一份7层大型医院应急照明与正常照明设计CAD图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗,其他
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：23400平方米
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 设计年代：近代
• 负荷等级：一级,三级
• 接地方式：TN-S
• 项目所在地：安徽
• 强电设计： 供配电系统 ,配变电所,应急电源,电气照明,接地安全,其它

附件详情

• 1、 电气设计 说明
• 2、应急 照明系统 图
• 3、电气系统图
• 4、应急照明顶面布置图
• 5、正常照明顶面布置图
• 6、插座平面布置图

附件详情

该附件是[安徽]大型医院应急照明与正常照明设计图纸,共25张。
项目概要：该项目为属阜阳市人民医院新院区项目一期工程门诊楼。该楼地上共五层，为门厅、收费、消控中心、药库、手术室及各科诊室治疗室等。楼高26.75米，建筑面积23400平方米。
设计范围：正常照明设计，应急照明设计，插座设计，电气系统设计。
......
，共25张。

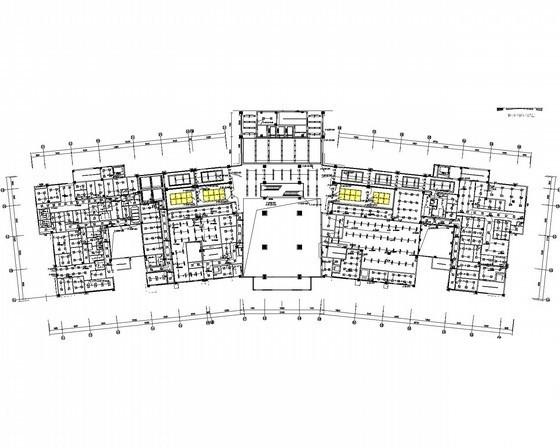

一层正常照明顶面布置图

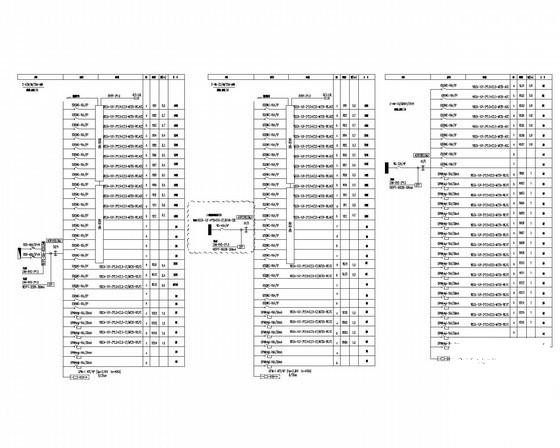

四层电气系统图

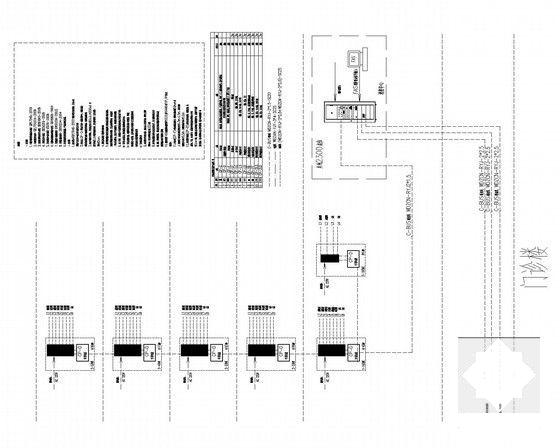

应急照明系统图

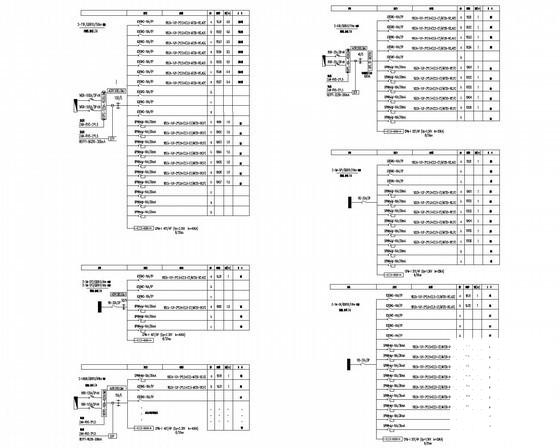

一层电气系统图二

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
