一份16层商业综合楼给排水消防CAD施工图纸

[复制链接]

0

主题

0

帖子

1283

积分

超级版主

Rank: 8Rank: 8

积分
1283
发表于 2020-2-16 15:20:33 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:28744.67平方米
  • 建筑地上层数:16层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水分区:四区
  • 排水体制:污废分流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱
  • 项目所在地:河南

附件详情

  • 排水系统图
  • 自动喷淋系统原理图
  • 雨水系统图
  • 消火栓系统原理图
  • 给水系统图
  • 自动喷淋平面图
  • 给排水平面图
  • 水箱间放大图

附件详情

该项目总建筑面积为28744.67平方米,地下共两层,为地下车库和设备用房,地上一、二层为商业裙房,地下2层,地上16层,建筑高度80.8米,建筑防火分类为一类高层综合楼,耐火等级为一级。设计范围包括:生活给水系统、污废水系统、雨水系统、空调冷凝水排放系统、消火栓系统、自动喷淋灭火系统及灭火器配置。
,共23张。


喷淋平面图

污废水系统原理图

消火栓系统原理图

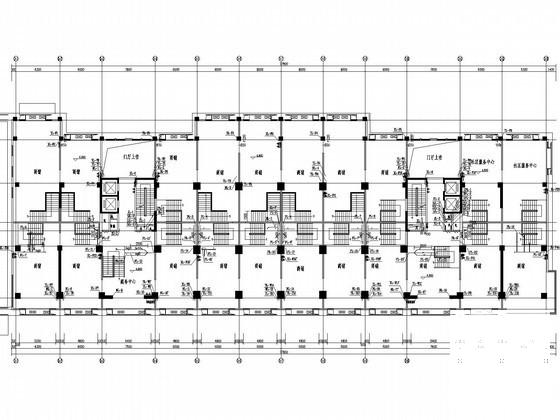

第 1 张图
第 1 张图

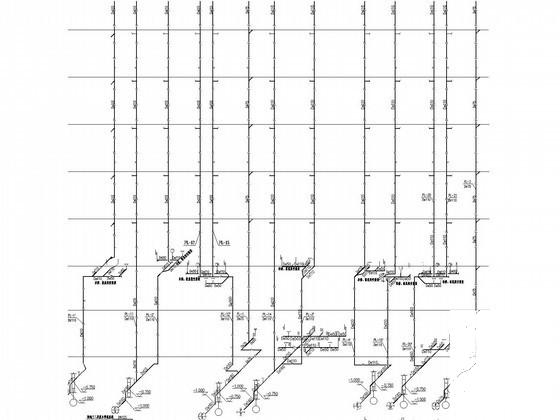

第 2 张图
第 2 张图

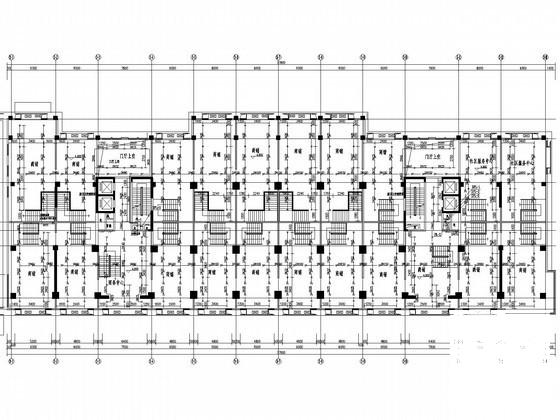

第 3 张图
第 3 张图

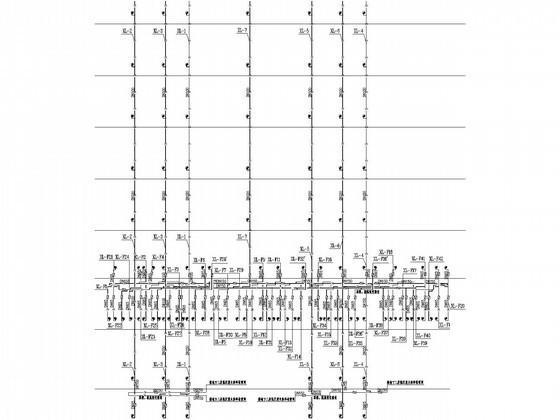

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 15:20:33上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edew2ced1e0ccddc0ec.rar

3.65 MB

下载  售价: 100 积分    赚积分
