5层医院迁建工程给排水施工CAD大样图
- 设计说明：有
- 建筑类别：医疗建筑
- 建筑层数：多层建筑
- 建筑高度：23.4m
- 地上楼层：5层
- 设计阶段：施工图设计
- 供水方式：气压设备供水
- 供水分区：无
- 污废水排水体制：分流
- 设计内容：给水系统,污水排水系统,雨水排水系统,消火栓系统,气体灭火系统
- 参考图纸：20张以下
附件详情
某医院给排水图纸，本建筑为行政综合楼，考虑二期加层，建筑高度20.4m,本地块医疗综合楼建筑高度23.4m,所有设备及消防按医疗综合楼及加层后行政楼考虑。该资料包括：给水排水、消防等系统。该资料包含：平面图、系统图等等。

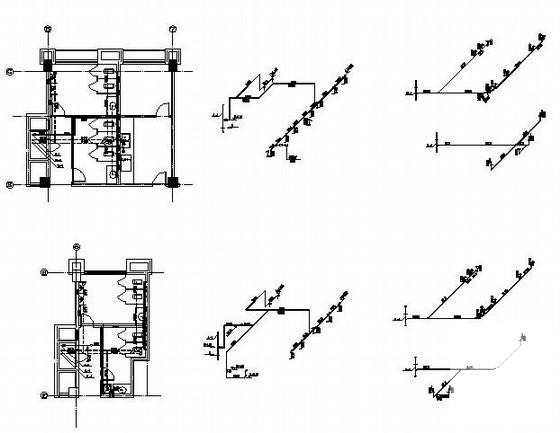

卫生间大样图
给水排水 消防系统 图
气体灭火器系统图及详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

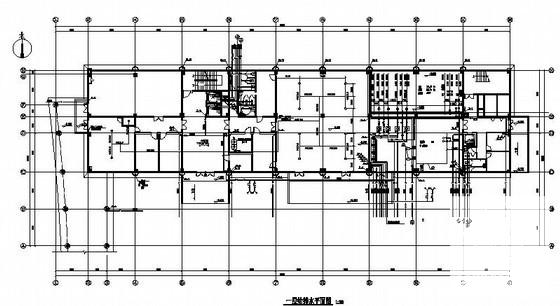

给排水施工工程 - 1 -

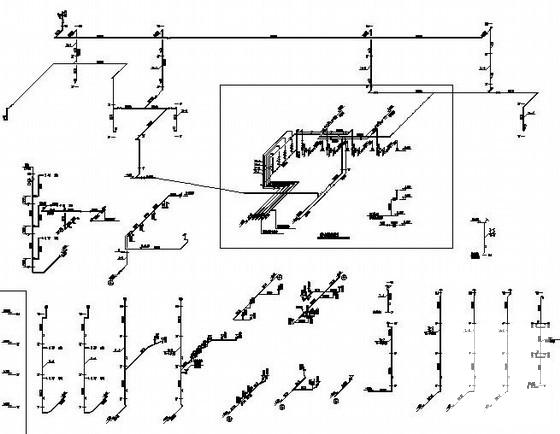

给排水施工工程 - 2 -
给排水施工工程 - 3 -
给排水施工工程 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-27
- 评论次数：0
- 浏览次数：0
- 文件大小：0.99 MB
- 收藏次数：0
-
文件名称：
附件-995860585967055898876.rar
