中学迁扩建工程智能化系统施工CAD图纸(人防)

  • 建筑类别:教育
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 设计年代:近代
  • 地下室用途:人防
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:浙江
  • 强电 设计:建筑物防雷,接地安全,其它
  • 弱电设计:入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,综合布线系统,有线电视和卫星接收系统,广播系统,会议系统,信息网络系统,公共信息显示系统,机房工程,其它

附件详情

  • 电气设计 说明
  • 中学迁扩建工程智能化系统主材表
  • 综合布线系统图
  • 计算机网络系统图
  • 有线电视系统图
  • 入侵报警系统图及计算机教室和机房布置图
  • 安防视频监控系统
  • 一卡通及教学多媒体系统图及LED显示示意图
  • 校园广播系统图
  • 报告厅及会议室系统图
  • USP电源系统及接地系统
  • 行政楼一层平面图
  • 行政楼二层平面图
  • 行政楼三层平面图
  • 行政楼四层平面图
  • 行政楼五层平面图
  • 行政楼屋顶平面图
  • 教学楼、实验楼一层平面图
  • 教学楼、实验楼二层平面图
  • 教学楼、实验楼三层平面图
  • 教学楼、实验楼四层平面图
  • 教学楼、实验楼五层平面图
  • 宿舍楼一层平面图
  • 宿舍楼二层平面图
  • 宿舍楼三层平面图
  • 宿舍楼四、五层平面图
  • 风雨操场一层平面图
  • ……

附件详情

该项目为浙江省中学迁扩建工程智能化系统,该项目由行政楼、实验、教学楼、风雨操场、宿舍楼(含食堂)、门卫室及室外组成。本次智能化设计主要设计了以下几个系统:1)网络综合布线系统;2)计算机网络系统;3)有线电视系统;4)安全防范系统(视频监控系统、入侵报警系统及电子巡更系统);5)校园广播系统;6)校园一卡通系统(校园食堂消费系统和门禁系统);7)多媒体教学系统;8)多媒体报告厅及会议系统;9)室外全彩LED显示系统;10)机房工程系统(防静电地板铺设、UPS后备电源系统及 防雷接地 系统);11)室外综合管路系统。
,图纸共34张。

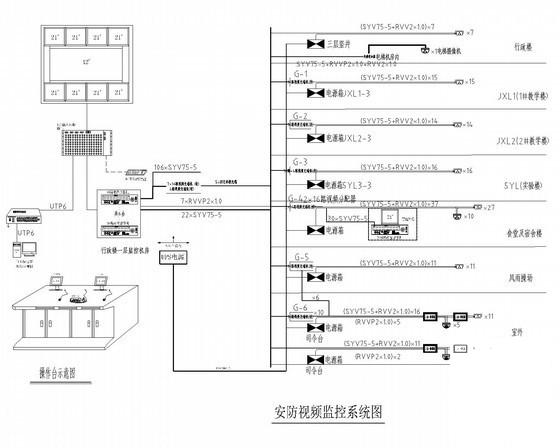

安防视频监控系统图

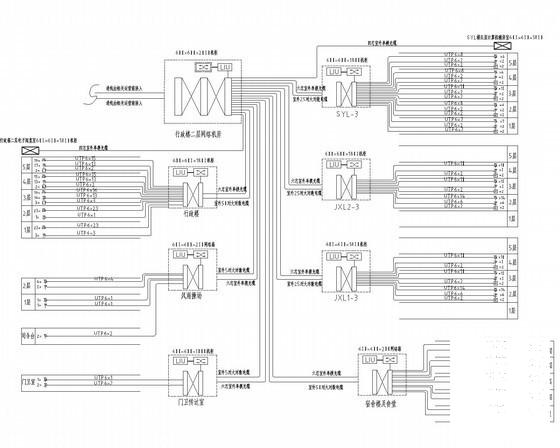

综合布线系统图

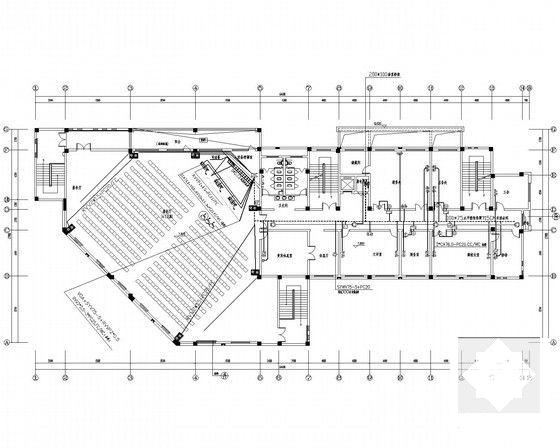

行政楼三层平面图

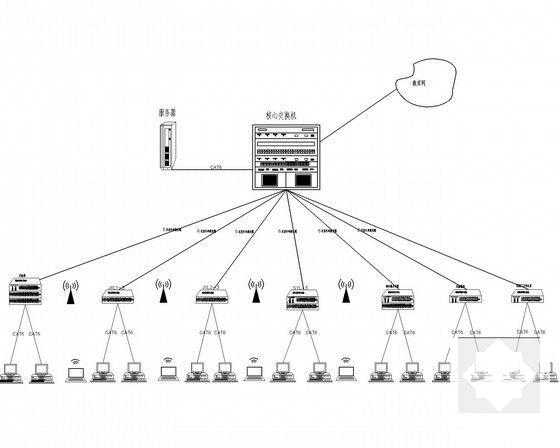

计算机网络系统图

校园广播系统图

有线电视系统图

一卡通及教学多媒体系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 智能化工程 - 1
    智能化工程 - 1
  • 智能化工程 - 2
    智能化工程 - 2
  • 智能化工程 - 3
    智能化工程 - 3
  • 智能化工程 - 4
    智能化工程 - 4
  • 智能化工程 - 5
    智能化工程 - 5
  • 智能化工程 - 6
    智能化工程 - 6
  • 智能化工程 - 7
    智能化工程 - 7
以上是部分截图,请下载附件后查看完整高清内容
