单线电化铁路隧道设计图纸cad系统图,衬砌格栅钢架图

  • 位置:内蒙古
  • 设计年代:近代
  • 隧道的用途分类:交通隧道
  • 围岩分类:Ⅴ:软岩

附件详情

  • 封面
  • 编制说明
  • 隧道建筑界限及衬砌内轮廓
  • 支护参数表及锚杆、钢筋网布置图
  • I&I级围岩衬砌断面
  • I&I&I级围岩衬砌断面
  • I&V级围岩衬砌断面
  • I&V级围岩衬砌断面
  • V级围岩衬砌断面
  • V级围岩衬砌断面
  • I&V级围岩衬砌断面(含中心深埋水沟)
  • V级围岩衬砌断面(含中心深埋水沟)
  • 水沟、电缆槽、盖板详图(无中心保温水沟)
  • 水沟及电缆槽详图(含中心保温水沟)
  • 洞内外防排水系统图(一)
  • 洞内外防排水系统图(二)
  • 洞内外防排水系统图(三)
  • I&V级围岩衬砌钢筋图(一)
  • I&V级围岩衬砌钢筋图(二)
  • V级衬砌格栅钢架图(一)
  • V级衬砌格栅钢架图(二)
  • I&V级浅埋、V级曲墙(有仰拱)衬砌格栅钢架图(三)
  • V级衬砌格栅钢架图(四)
  • V级衬砌格栅钢架图(五)
  • V级围岩衬砌钢筋图(一)
  • V级围岩衬砌钢筋图(二)
  • I&V级、V级衬砌格栅钢架图(一)
  • I&V级、V级衬砌格栅钢架图(二)
  • I&V级、V级衬砌格栅钢架图(三)
  • I&V级、V级衬砌格栅钢架图(四)
  • I&V级、V级衬砌格栅钢架图(五)
  • V级围岩衬砌断面I18型钢钢架设计图(一)
  • V级围岩衬砌断面I18型钢钢架设计图(二)
  • V级围岩衬砌断面I18型钢钢架设计图(三)

附件详情

本图适用于最高行车速度为140km/h的单线电化铁路,按次重型有碴轨道设计,内轨顶面至道床底面高度为79cm。待建铁路隧道为复合式衬砌,衬砌结构由初期支护和二次衬砌组成,根据本线隧道的工程地质、水文地质和气象等具体情况,一般要求初期支护与二次衬砌之间设置防水隔离层。
洞口段抗冻胀衬砌,支护参数基本按一般地区隧道情况设置,支护参数详见支护参数表;除洞口浅埋段V级围岩设置型钢钢架加强支护外,其余软弱围岩段加强支护均按格栅钢架设计。
......
共34张cad图,。

I&V级围岩衬砌钢筋图

I&V级、V级衬砌格栅钢架图

洞内外防排水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

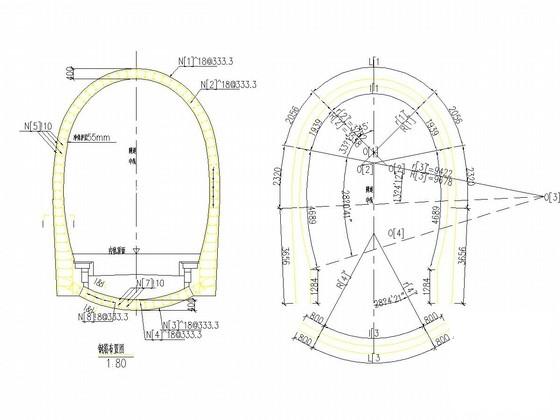

  • 单线电化铁路隧道设计图 - 1
    单线电化铁路隧道设计图 - 1

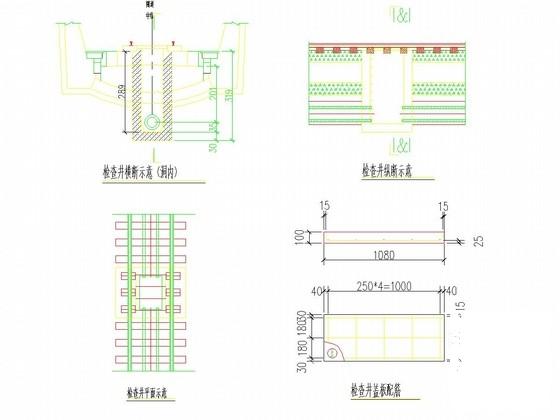

  • 单线电化铁路隧道设计图 - 2
    单线电化铁路隧道设计图 - 2

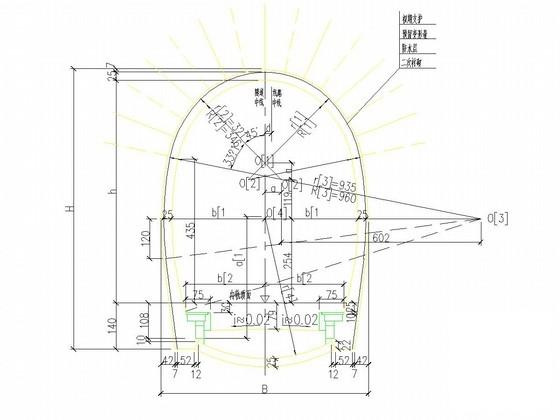

  • 单线电化铁路隧道设计图 - 3
    单线电化铁路隧道设计图 - 3

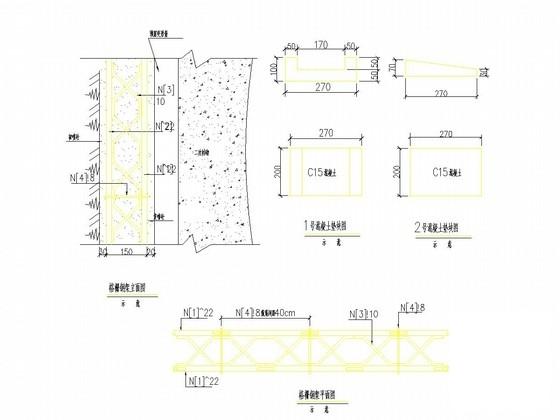

  • 单线电化铁路隧道设计图 - 4
    单线电化铁路隧道设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
