多项工程多形式圆管涵施工方案设计图纸合集cad

附件详情

该附件为圆管涵 施工方案 全套设计图,包含多项工程圆管涵设计,设计准确,图纸完整,对桥涵设计人员有一定的参考借鉴价值。
......
设计要求:
1. 各孔径的钢筋混凝土管节,分别采用同一种规格(材料、尺寸及配筋
均相同),以便工厂集中预制,并适用于不同填土高度。
2. 管节计算考虑管基参与受力,按管壁与管基共作用计算管壁内力,因
此,应根据不同的填土高度和车辆荷载分布情况进行涵管基础设计,以调整管
壁内力。
......
孔径分别为:1.0m、1.25m、1.50m
......
,共29张CAD设计图。

斜交涵洞锥坡式洞口构造

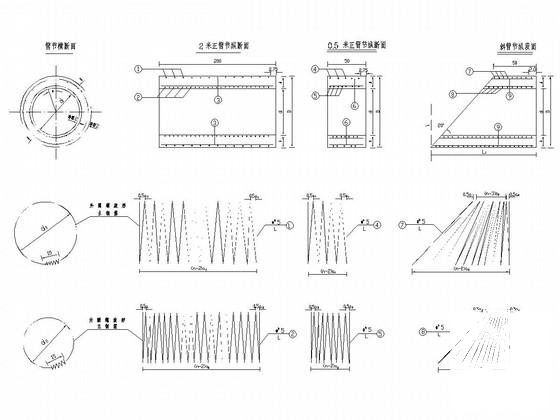

预制管节构造

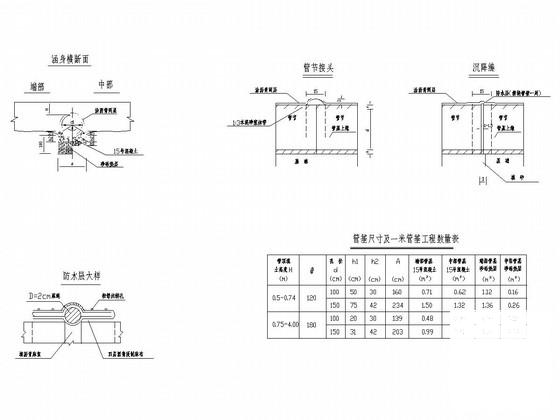

涵身构造及管基尺寸数量

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

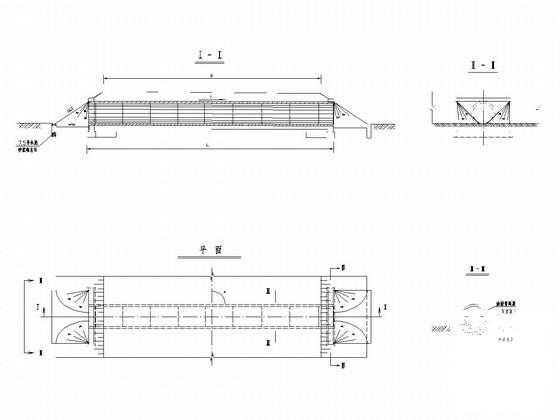

  • 圆管涵施工方案设计图 - 1
    圆管涵施工方案设计图 - 1
  • 圆管涵施工方案设计图 - 2
    圆管涵施工方案设计图 - 2
  • 圆管涵施工方案设计图 - 3
    圆管涵施工方案设计图 - 3
  • 圆管涵施工方案设计图 - 4
    圆管涵施工方案设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
