双向六车道一级公路道路工程施工大样图设计cad平面布置图

资料简介
赚取积分

公路等级：一级
车道数：六车道
干线：是
位置：江苏
编制时间：近代
附属：大桥

附件详情

总体设计
1. 项目地理位置图
2. 说明书

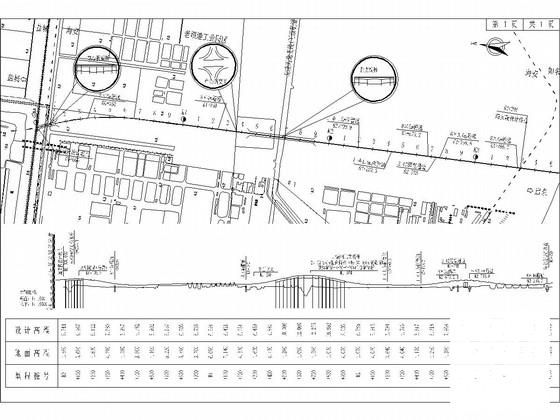

3. 路线平、纵面缩图
4. 主要技术经济指标表
5. 附件
6. 公路平面总体设计图
路线设计与交通工程
1. 说明

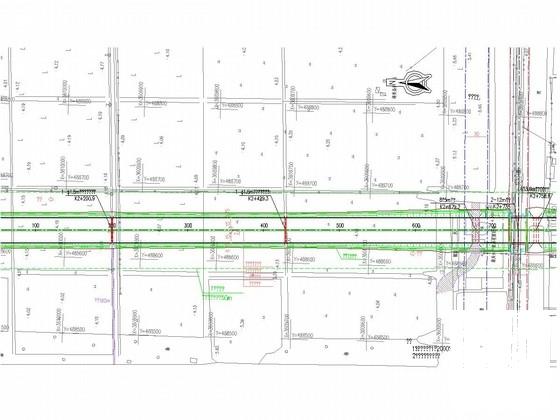

2. 路线平面图
3. 路线纵断面图
4. 直线、曲线及转角表
5. 纵坡竖曲线表
6. 公路用地表
7. 公路用地图
8. 赔偿树木、青苗数量表
9. 拆迁建筑物表
10. 拆迁电力、电讯及其他管线设施表
11. 路线逐桩坐标表
12. 控制点成果表
13. 安全设施
(1). 交通工程数量汇总表

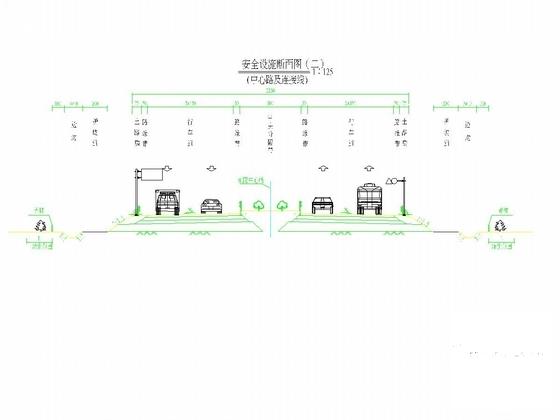

(2). 安全设施断面图
(3). 沿线标志标线平面布置图
(4). 交叉口信号灯平面布置图
(5). 标志设置一览表
(6). 标线设置一览表
(7). 护栏设置一览表
(8). 轮廓标设置一览表
(9). 防眩板设置一览表
(10). 标志版面布置图
(11). 单柱式标志一般构造图
(12). 单悬臂标志一般构造图
(13). 双悬臂标志一般构造图
(14). 双柱式标志一般构造图
(15). 主线箭头及导向箭头设计图
(16). 减速震荡标线布置图
(17). A级波形护栏一般构造图
(18). Am级波形护栏一般构造图(分设型)
(19). 护栏连接件构造图
(20). 护栏端头梁板构造图
(21). 波形梁板构造图
(22). 外展地锚式端头构造图
(23). 路侧波形梁护栏与桥梁护栏连接布置图
(24). 轮廓标一般构造图
(25). 防眩板构造设计图
(26). 公路界碑设计图
(27). 百米牌设计图
(28). 信号灯悬臂杆图
路线交叉
1. 说明
2. 平面交叉设置一览表
3. 中心路交叉工程数量表

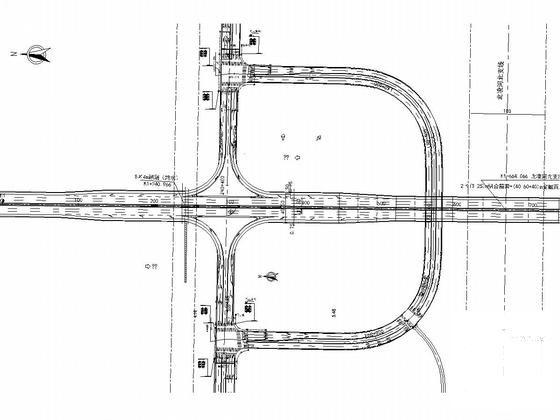

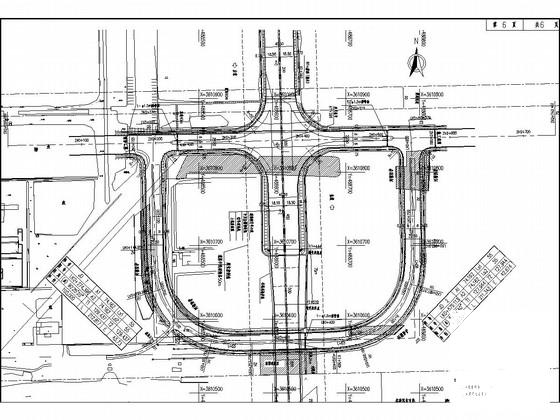

4. 中心路交叉平面图设计图
5. 中心路交叉立面设计图
6. 中心路
(1). 中心路纵断面设计图
(2). 中心路逐桩坐标表
(3). 中心路横断面设计图
7. 中心路连接线
(1). 连接线纵断面设计图
(2). 连接线逐桩坐标表
(3). 连接线交叉立面设计图
(4). 连接线横断面设计图
8. 中心路交叉路基路面设计图
(1). 路基标准横断面图
(2). 路基一般设计图
路基、路面
1. 说明
2. 路基设计表
3. 边沟设计表
4. 路基标准横断面图
5. 路基一般设计图
6. 路基横断面设计图
7. 耕地填前夯(压)实及清除耕植土数量表
8. 挖淤泥排水数量表
9. 特殊路基设计表
10. 特殊路基工程数量表
11. 特殊路基设计图
12. 工程地质纵断面
13. 中间带设计图
14. 路基土石方分段汇总表
15. 取土场、弃土场设计图
16. 路基防护工程数量表
17. 路基防护工程设计图
18. 路面工程数量表
19. 路面结构设计图
20. 路基、路面排水工程数量表
21. 路基、路面排水工程设计图
其他工程
1. 说明
2. 其他工程数量表
3. 其他工程设计图
筑路材料
1. 说明
2. 沿线筑路材料料场表
3. 材料试验资料表
4. 沿线筑路材料供应示意图

附件详情

路线全长3.298Km，全线占地641.3亩（公路用地308.3亩，绿化用地333.0亩），土石方借方248219m3，处理特殊路基160m，设置主线桥梁3座，长度623.74m，涵洞10道（其中圆管涵5道，箱涵5道）。
……
设计标准：
本项目全长3.298Km，全线采用双向六车道一级公路标准，路基宽度33.5m。
其主要技术经济指标如下：
1. 设计速度(Km/h)： 100
2. 平面线形
最小平曲线半径：一般值(m)：700
极限值(m)：400
不设超高的最小平曲线半径(m)：4000
最小平曲线长度(m)： 170
最小缓和曲线长度(m)：85
停车视距(m)：160
3. 纵断面线形
最大纵坡坡度(%)：4
最大纵坡限制坡长(m)：1000
最小竖曲线半径(m)
凸形：一般值(m)：10000
极限值(m)：6500
凹形：一般值(m)：4500
极限值(m)：3000
最小竖曲线长度(m)：85
最小坡长度(m)：250
4. 横断面
路基宽度(m)：33.5
行车道正常横坡(%)：2
土路肩横坡(%)：4
5. 路面：沥青砼
6. 荷载标准：公路-I级
7. 设计洪水频率：大桥1/100
……
共151张，。
