3×20m后张预应力简支T梁桥施工图纸cad构造图及钢筋布置图

  • 位置:安徽
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:67.08m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 设计说明
  • 工程数量表
  • 桥位平面图
  • 桥型总体布置图
  • 横断面布置图
  • T梁一般构造图
  • T梁预应力钢束布置图
  • T梁预应力钢束材料数量及引申量表
  • T梁预应力钢束定位钢筋构造图
  • T梁梁肋钢筋构造图
  • T梁梁端锚下钢筋构造图
  • T梁封锚钢筋布置图
  • 端横隔梁钢筋布置图
  • 中横隔梁钢筋布置图
  • T梁翼板钢筋布置图
  • 桥面铺装钢筋构造图
  • 桥墩一般构造图
  • 桥墩盖梁钢筋构造图
  • 桥墩桩柱钢筋构造图
  • 桥墩系梁钢筋构造图
  • 桥墩挡块钢筋构造图
  • 桥台一般构造图
  • 桥台盖梁钢筋构造图
  • 耳背墙钢筋构造图
  • 桥台桩柱钢筋构造图
  • 桥台挡块钢筋构造图
  • T梁支座布置图
  • 支座垫石钢筋构造图
  • 伸缩缝构造图
  • 桥面连续钢筋构造图
  • 护栏钢筋构造图
  • 搭板钢筋构造图
  • 锥坡、溜坡一般构造图
  • 桩位坐标表
  • 勘探点平面布置示意图
  • 工程地质剖面图
  • 钻孔柱状图

附件详情

设计依据:《公路桥涵施工技术规范》(JTG/TF50-近代);《公路水泥混凝土路面设计规范》(JTG D40-近代)
荷载等级:公路-Ⅰ级;桥梁横断面组成:净11m(行车道)+2X0.5m(护栏)。桥梁全长67.08米。上部结构采用预应力混凝土(后张)简支T梁,桥面连续;下部结构采用柱式墩(台)身,桩基础。本桥平面位于直线上,桥面横坡为双向2%,纵断面纵坡0.32%。桥台采用GJZF4250x300x54型四氟板式橡胶支座;桥墩采用GJZ250x300x52型板式橡胶支座;0、3号桥台处设置伸缩缝。台后搭板长度均为6m。下部结构采用柱式墩台、桩基础,角度90度。地质分布为:钻孔1第一层为填筑土,第二层为粉质粘土,第三层为碎石土,第四层为强风化凝灰岩,第五层为中风化凝灰岩,第六层为微风化凝灰岩。钻孔2第一层为填筑土,第二、三层为粉质粘土,第四层为碎石土,第五层为强风化凝灰岩,第六层为中风化凝灰岩,第七层为微风化凝灰岩。
……
施工材料:钢筋混凝土现浇板:C30;预应力T梁:C50;护栏:C30;桥头搭板:C30;桥面铺装: 沥青砼+C40防水混凝土。普通钢筋采用直径≥12mm为HRB400钢筋;钢筋直径<12mm为HPB300钢筋。T梁采用矩形板式橡胶支座和四氟滑板式橡胶支座。
……
共计40张,

横断面布置图

T梁预应力钢束布置图

搭板钢筋构造图

桥台桩柱钢筋构造图

端横隔梁钢筋布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

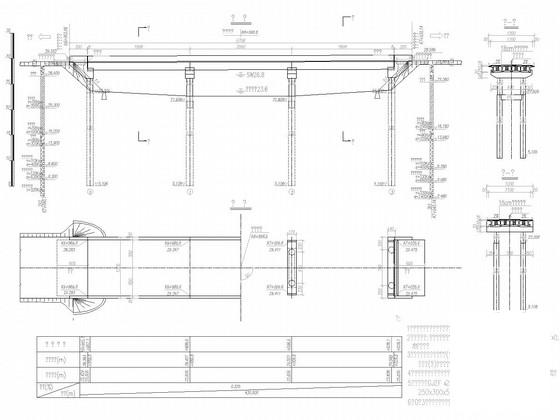

  • 预应力简支T梁桥施工图 - 1
    预应力简支T梁桥施工图 - 1
  • 预应力简支T梁桥施工图 - 2
    预应力简支T梁桥施工图 - 2
  • 预应力简支T梁桥施工图 - 3
    预应力简支T梁桥施工图 - 3
  • 预应力简支T梁桥施工图 - 4
    预应力简支T梁桥施工图 - 4
  • 预应力简支T梁桥施工图 - 5
    预应力简支T梁桥施工图 - 5
  • 预应力简支T梁桥施工图 - 6
    预应力简支T梁桥施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
