四块板市政道路工程全套施工图纸cad道路沿线河塘填浜处理

附件详情

项目概要:
道路全长约1628米,道路标准段宽度52米,采用四块板形式。沿线设有一处过水箱涵。
本道路全线线型均为直线,不设有平曲线。

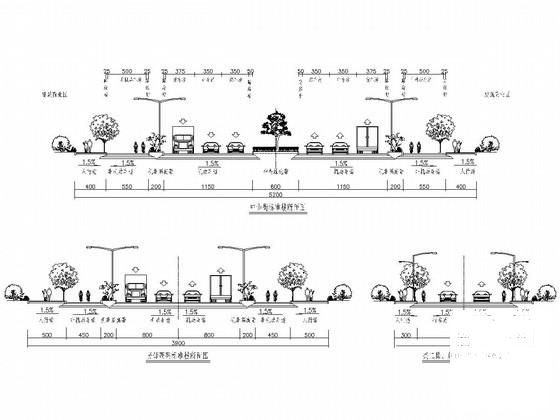

该项目道路断面形式及布置形式如下:4.0m(人行道)+5.5m(非机动车道)+2m(机非分隔带)+11.5(非机动车道)+6(中央分隔带)+11.5(非机动车道)+2m(机非分隔带)+5.5m(非机动车道)+4.0m(人行道)=52.0m。
......
,共44张CAD设计图。

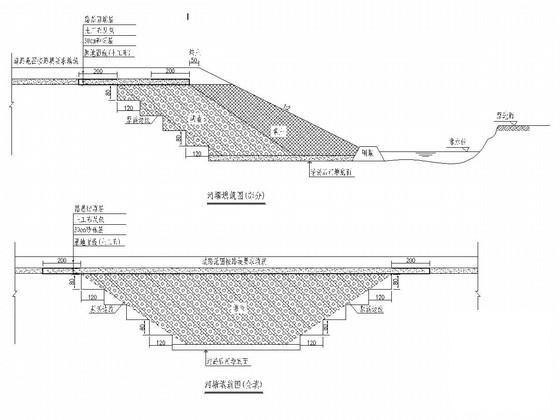

道路沿线河塘填浜处理

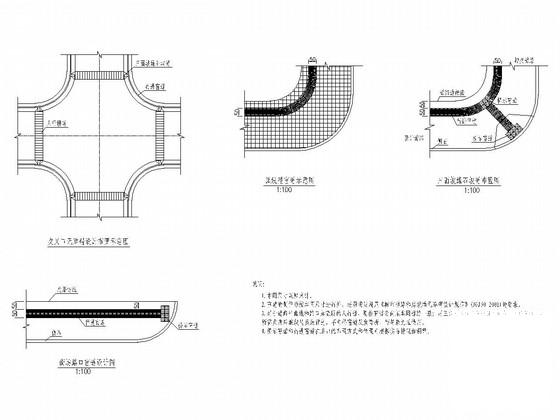

无障碍
