厂区道路排水工程设计全套图纸cad平面图,检查井加固图

附件详情

该附件为厂区道路排水工程设计套图,包含给排水设计及施工说明、主干道给水平面图、主干道污水平面图、主干道雨水平面图、雨水管道纵断面图、污水管道纵断面图、单箅雨水口加固构造雨污水管道管基横断面设计图、检查井加固图,设计准确,图纸完整,值得借鉴参考。
......
,共16张CAD设计图。

检查井加固图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

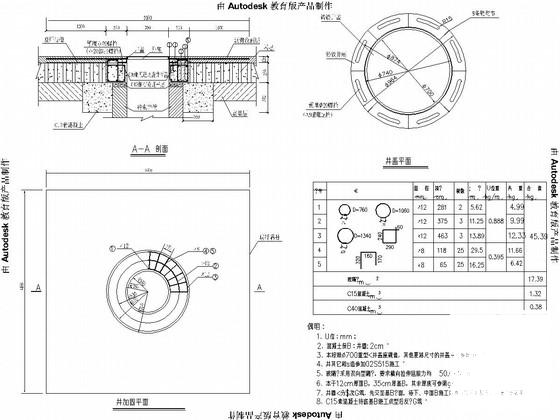

  • 厂区道路排水设计图 - 1
    厂区道路排水设计图 - 1

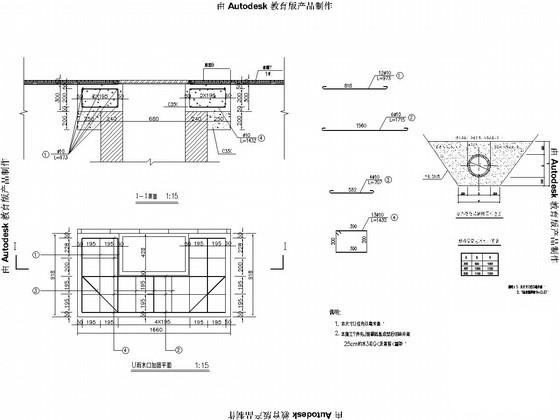

  • 厂区道路排水设计图 - 2
    厂区道路排水设计图 - 2
以上是部分截图,请下载附件后查看完整高清内容
