城市道路绿化改造工程全套施工图纸cad标准段剖面图

附件详情

设计概况:
道路全长1.25km,两侧人行道宽度各3.5米。
根据合同范围,本次施工图设计包括:人行道绿化带、人行道铺装提质和配套设施等专业的设计。不包括:给排水、亮化、以及机动车道中央的艺术栏杆,艺术栏杆由专业公司设计实施。
本次改造针对人行道原有1.2米x1.2米树池改造成1.5米宽绿化带,绿化带范围以内的原有面层铺装及结合层全部破除;2米人行道部分保留原有基础垫层,在原有基础垫层上进行铺装的提质改造。
原有路沿石均保留。
......
,共27张CAD设计图。

标准段做法剖面图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

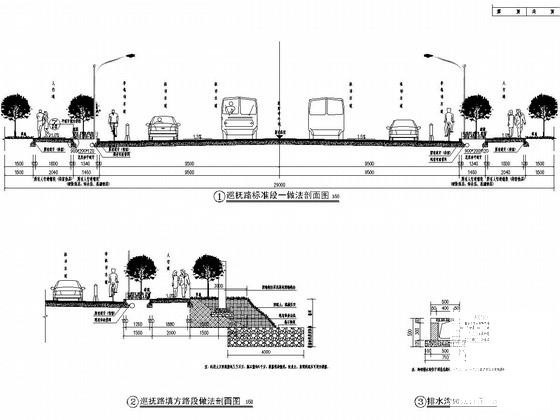

  • 道路绿化改造施工图 - 1
    道路绿化改造施工图 - 1

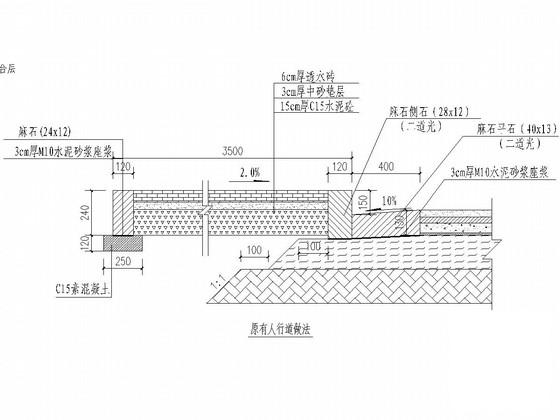

  • 道路绿化改造施工图 - 2
    道路绿化改造施工图 - 2
以上是部分截图,请下载附件后查看完整高清内容
