2-13m空心板小桥工程施工图纸设计cad构造图及桥型布置图
-
位置：青海
-
使用性：公路桥
-
承重构件受力情况：板桥
-
材料类型：钢筋砼桥
本图纸内容包括桥型布置图、桥梁标准横断面及铰缝构造图、中板一般构造图、边板一般构造图、中板钢筋构造图、边板钢筋构造图、板底预埋钢板布置图、桥面铺装层钢筋构造图、桥面连续钢筋构造图、D40型伸缩缝构造图、泄水管构造图、普通栏杆构造图、支座垫石构造图、板式橡胶支座构造图、抗震锚栓构造图、桥台一般构造图、台帽钢筋构造图、桥台背墙钢筋构造图、桥台挡块钢筋构造图、桥墩一般构造图、桥墩盖梁钢筋构造图、桥墩挡块钢筋构造图、桥墩墩柱钢筋构造图、桥墩基础钢筋构造图、支撑梁钢筋构造图、桥面-背墙连续钢筋构造图等。
……
共32张，CAD格式。
空心板桥

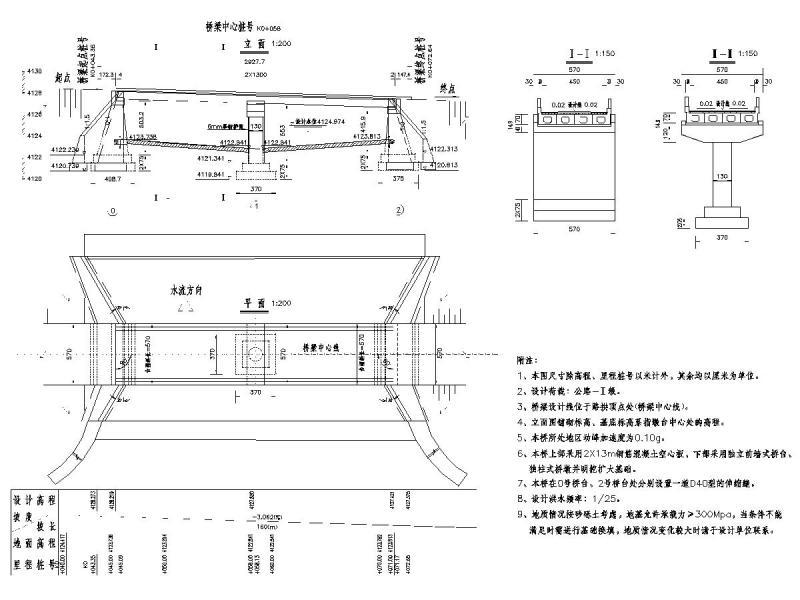

桥型布置图

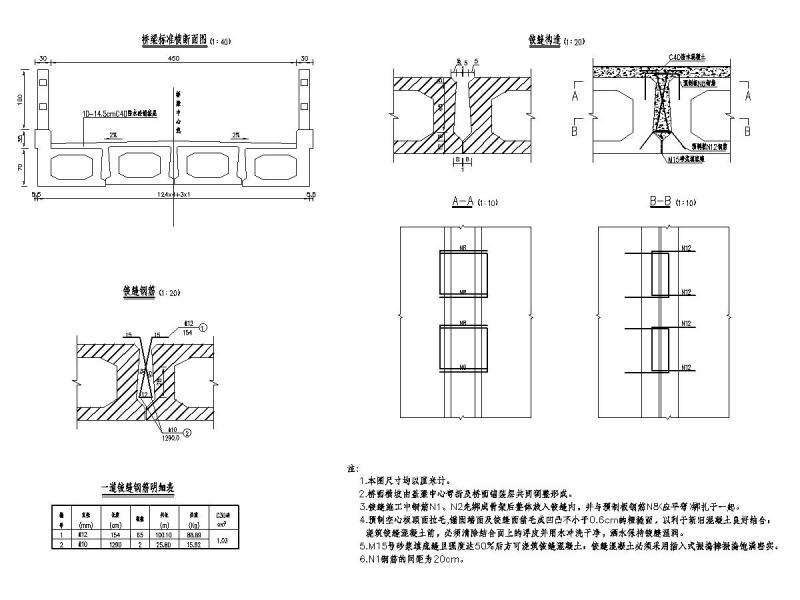

桥梁标准横断面及铰缝构造图

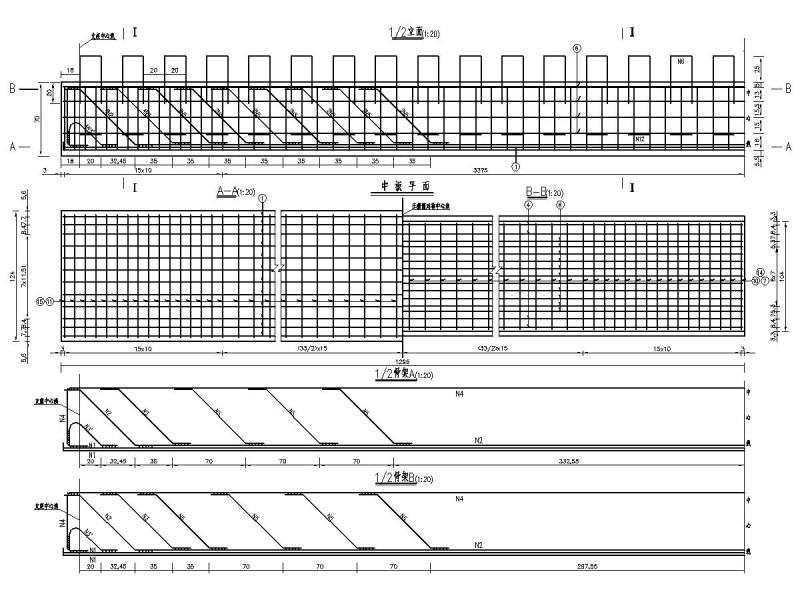

中板钢筋构造图
边板钢筋构造图

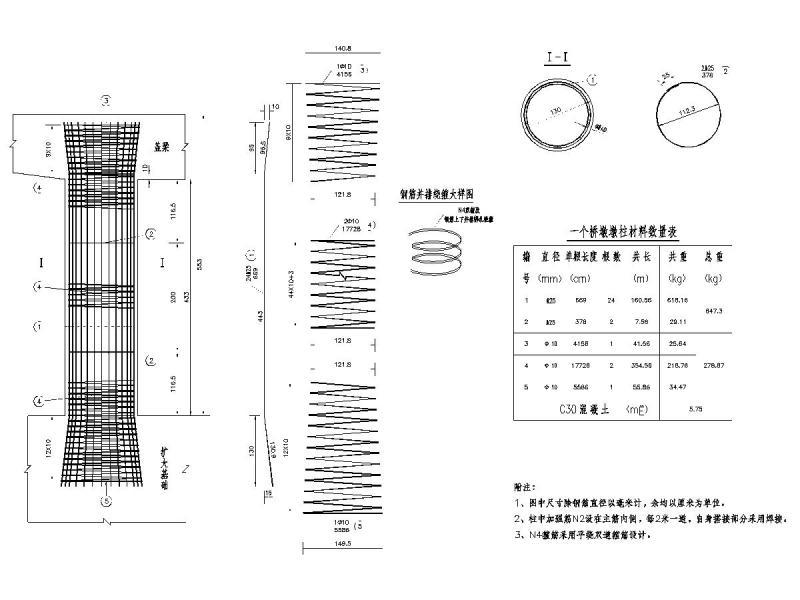

桥墩墩柱钢筋构造图
桥墩盖梁钢筋构造图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
空心板小桥施工图 - 1 -
空心板小桥施工图 - 2 -
空心板小桥施工图 - 3 -
空心板小桥施工图 - 4 -
空心板小桥施工图 - 5 -
空心板小桥施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-23
- 评论次数：0
- 浏览次数：0
- 文件大小：5.57 MB
- 收藏次数：0
-
文件名称：
附件-996008676899775995.rar
