107米变截面连续箱梁天桥施工图纸cad构造图

  • 使用性:公路桥
  • 跨径大小和多跨总长:107m
  • 行车道位置:上承式桥
  • 承重构件受力情况:梁桥
  • 材料类型:钢筋砼桥
该资料为 107米变截面连续箱梁天桥施工图纸
K95+010天桥被交路路基宽度为7.5m(土路肩0.75m),按平原微丘三级路标准设计,设计起点桩号为LK0+000,终点桩号为LK0+518.449,全长518.449m,平曲线最小半径为100m。最大纵坡为2.890%,凸曲线最小半径为1200m,凹曲线最小半径1200m。
······
第一部分 道路部分
第二部分 桥涵部分
······

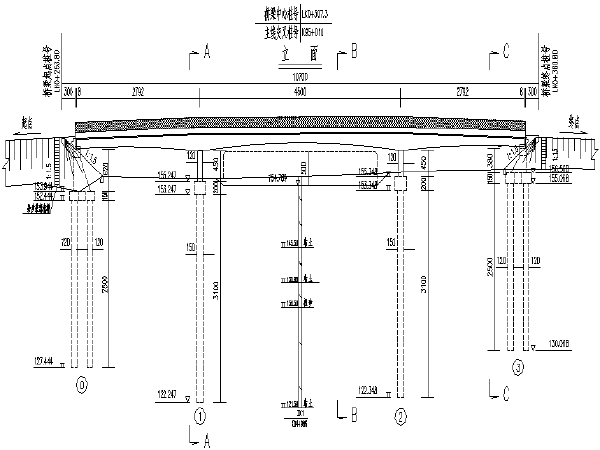

桥梁立面图

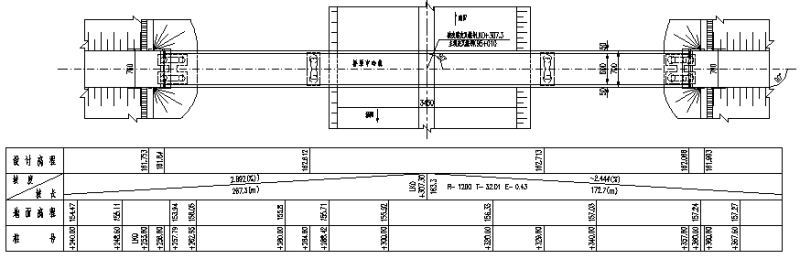

桥梁平面图

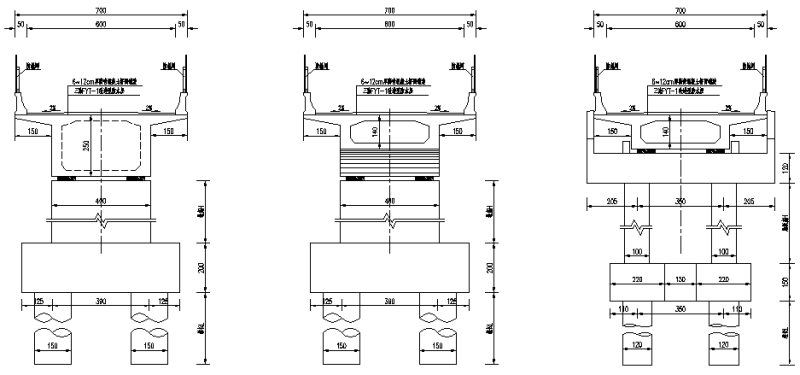

桥梁截面图

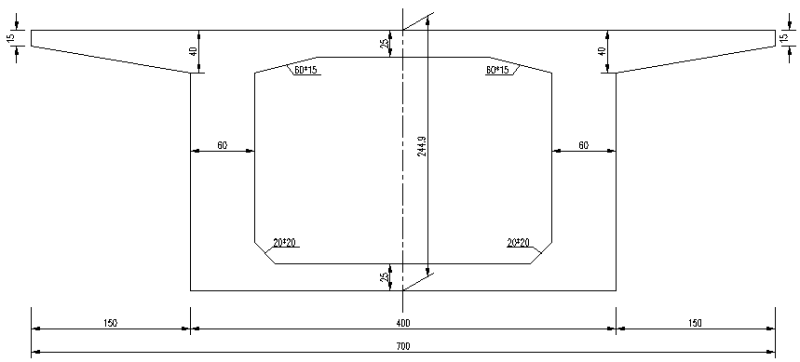

箱梁构造图

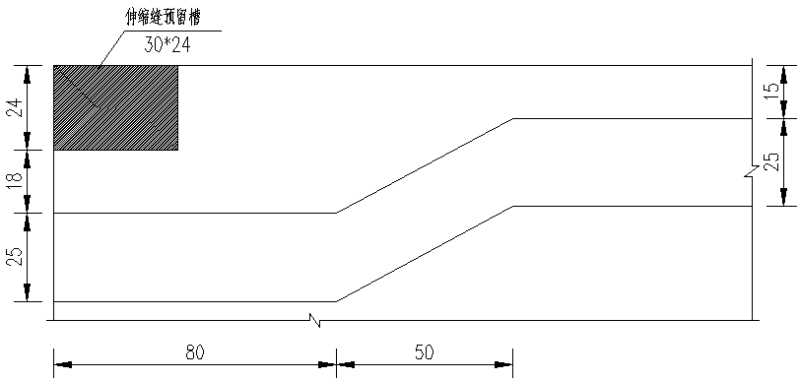

翼缘板加厚段示意图
预应力钢束构造图
预应力钢束截面图
梁端封锚钢筋构造
支座构造
资料目录
以下是附件的其中一部分截图,共11张,您也可以 搜索 更多您想要的资源
  • 连续箱梁天桥施工图 - 1
    连续箱梁天桥施工图 - 1
  • 连续箱梁天桥施工图 - 2
    连续箱梁天桥施工图 - 2
  • 连续箱梁天桥施工图 - 3
    连续箱梁天桥施工图 - 3
  • 连续箱梁天桥施工图 - 4
    连续箱梁天桥施工图 - 4
  • 连续箱梁天桥施工图 - 5
    连续箱梁天桥施工图 - 5
  • 连续箱梁天桥施工图 - 6
    连续箱梁天桥施工图 - 6
  • 连续箱梁天桥施工图 - 7
    连续箱梁天桥施工图 - 7
  • 连续箱梁天桥施工图 - 8
    连续箱梁天桥施工图 - 8
  • 连续箱梁天桥施工图 - 9
    连续箱梁天桥施工图 - 9
  • 连续箱梁天桥施工图 - 10
    连续箱梁天桥施工图 - 10
  • 连续箱梁天桥施工图 - 11
    连续箱梁天桥施工图 - 11
以上是部分截图,请下载附件后查看完整高清内容
