10Kv配电工程施工图纸cad平面布置图及接线原理图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:贵州
该资料为贵阳市花溪区教育局位于贵州省贵阳市花溪区尖山村、碧桂园旁的高、低压设备的配电方案及设备布置;高压部分包含10kV接入、高压配电柜至变压 器高压侧(含变压器),低压部分包含变压器低压侧至低压配电柜部分,土建由用户负责施工,施工时,请按该资料要求施工。
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

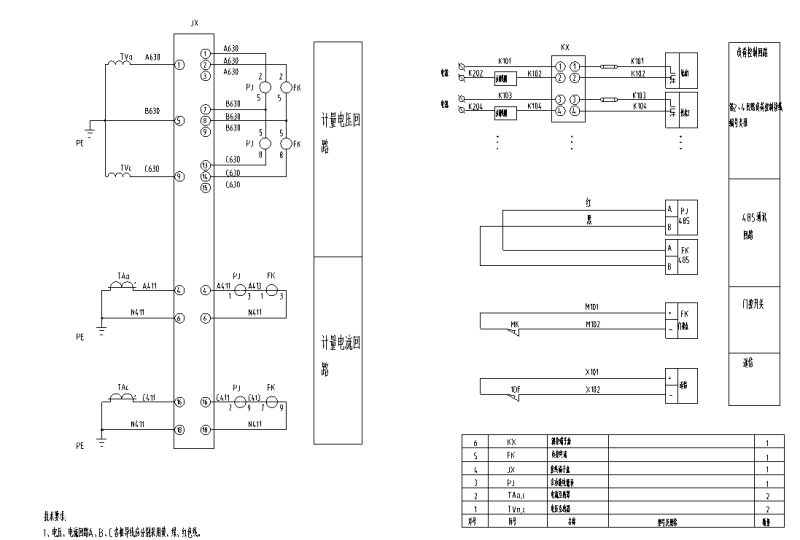

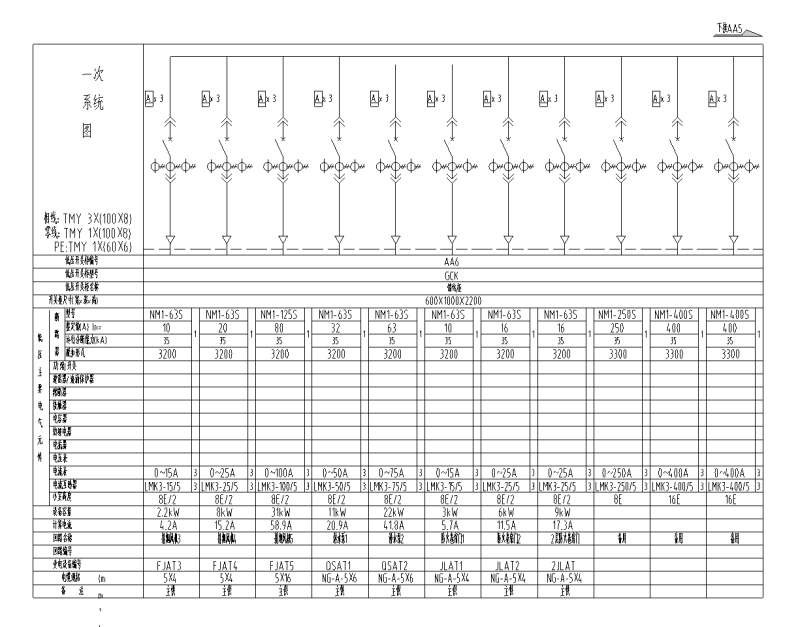

  • 0.4kV系统接线图
    0.4kV系统接线图

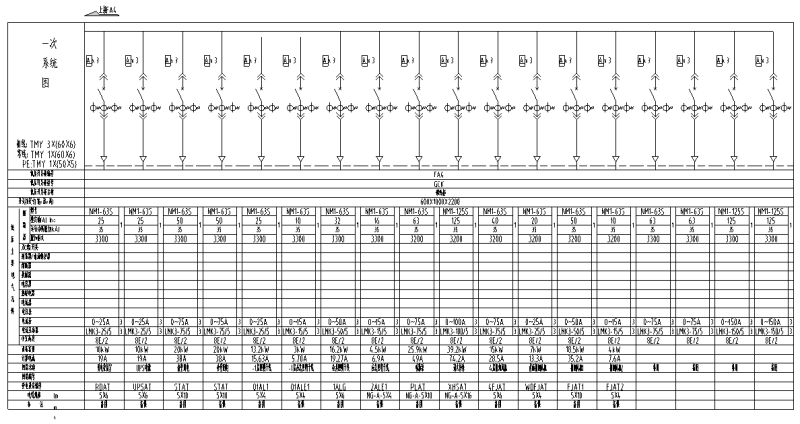

  • 发电机系统接线图
    发电机系统接线图

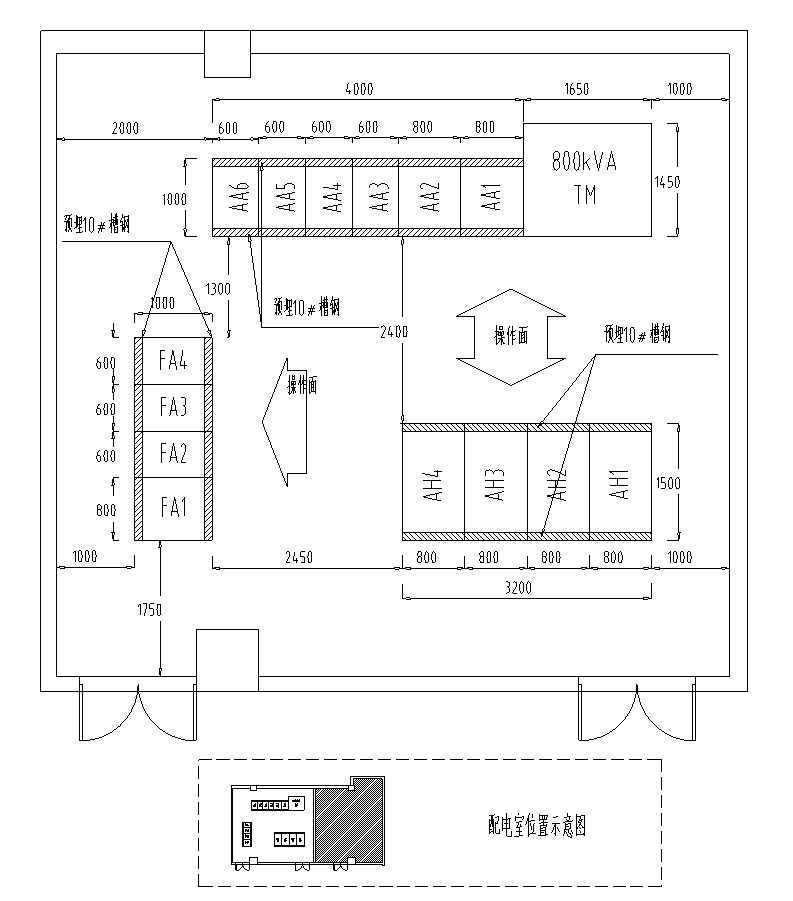

  • 变配电室平面布置图
    变配电室平面布置图

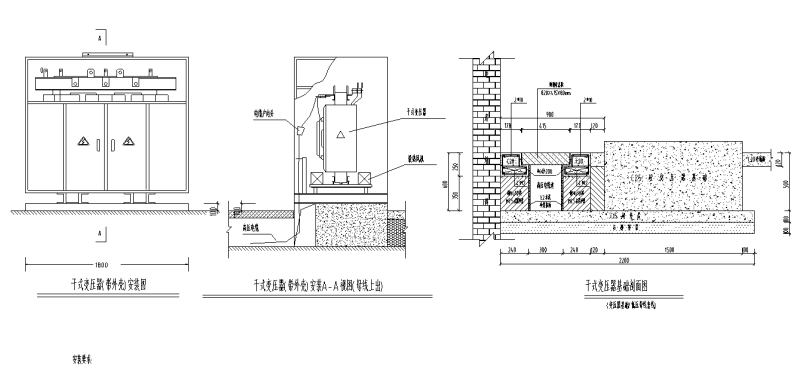

  • 干式变压器及土建基础安装图
    干式变压器及土建基础安装图
  • 电缆井安装制作图
    电缆井安装制作图
以上是部分截图,请下载附件后查看完整高清内容
