14层10KV配电工程施工大样图cad平面图及系统图

  • 建筑类别:办公,科研,医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:16145平方米
  • 建筑地上层数:14层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图,深化设计图
  • 图纸设计格式:CAD2000
  • 设计年代:近代,2020
  • 地下室用途:人防,车库,设备用房
  • 节点大样:电缆,配电箱,开关柜,接线盒,变压器
  • 负荷等级:一级,二级,三级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:贵州
观山湖区大健康中心建设项目10kV配电工程 , 该资料主要为 观山湖区大健康中心建设项目10kV配电工程 ,设计范围包括:高压部分(含10kV进线、高压配电柜及配电变压器)、低压部分(含低压柜进线及馈线柜体配置)。低压馈线柜体 至一级 配电箱不在该资料范围内,由专业设计单位设计。
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

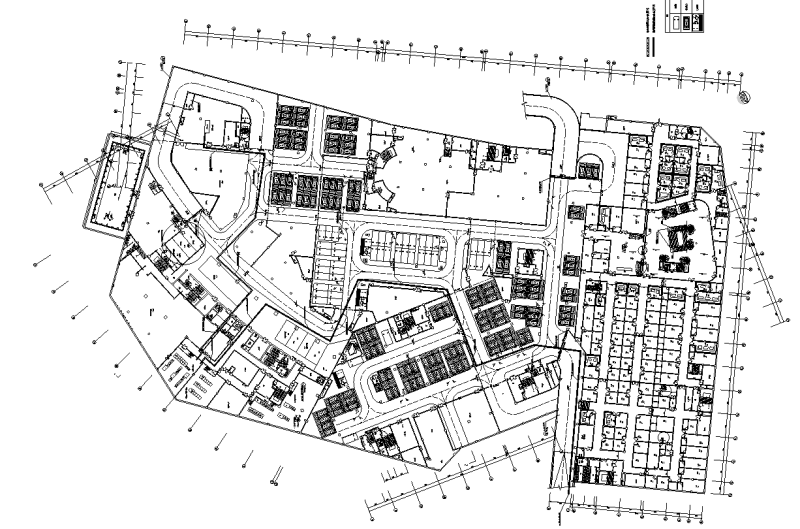

  • 电缆桥架走向平面图
    电缆桥架走向平面图

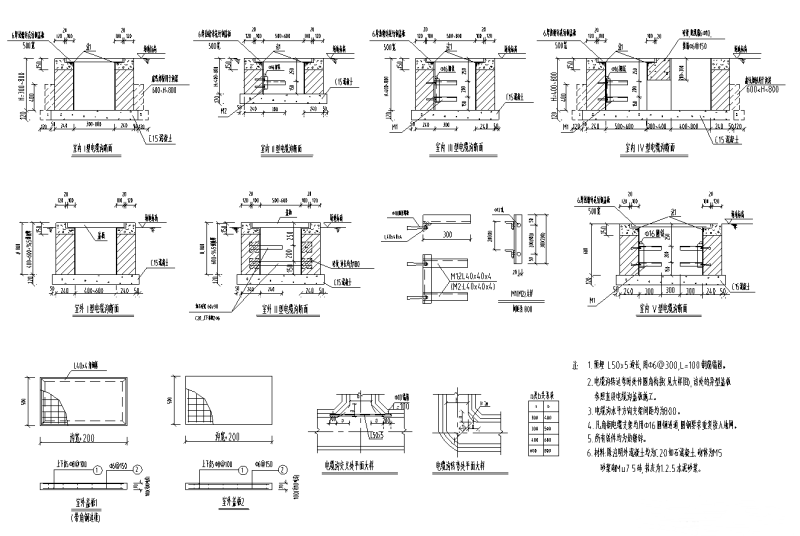

  • 室内室外电缆沟大样图
    室内室外电缆沟大样图

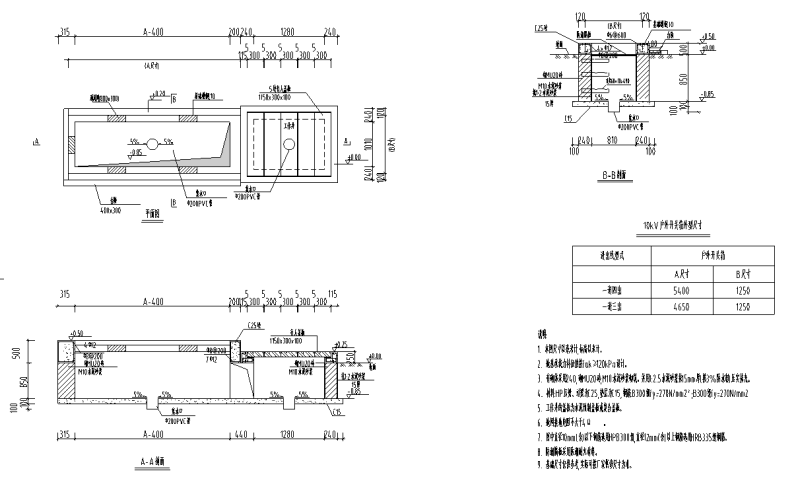

  • 10kV户外开关箱基础示意图
    10kV户外开关箱基础示意图

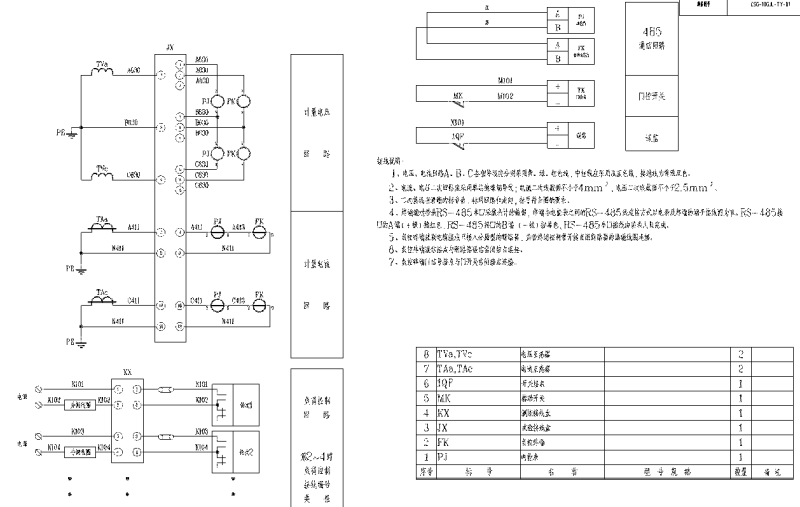

  • 计量柜高供高计原理接线图
    计量柜高供高计原理接线图

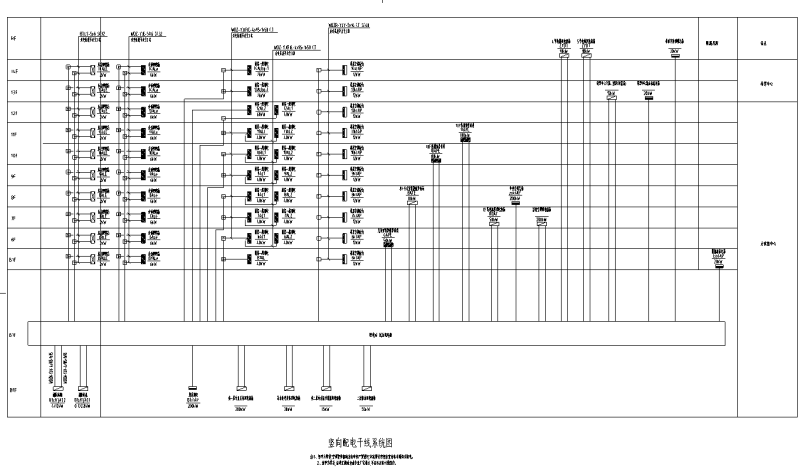

  • 竖向配电干线系统图
    竖向配电干线系统图
  • 10kV系统接线配置图
    10kV系统接线配置图
以上是部分截图,请下载附件后查看完整高清内容
