23层医院住院部给排水施工大样图cad平面图及剖面图

  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:62182.44平方米
  • 建筑地上层数:23层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 项目所在地:贵州
项目概要:该项目为 贵州省某 医院住院部 给排水施工图 2020 ,总占地面积32400.77平方米,该资料的住院医技部新建建筑面积62182.44平方米。该项目地下3层,地上23层,建筑地面以下高度15.2米、建筑地面以上高度为99.8米(其中裙房七层,裙房建筑地面以上高度为35.1米高),为一类高层公共建筑,耐火等级为一级,用途为医技住院用房。该项目为地下三层;地上二十三的一类高层公共建筑,其中地下三层为车库和设备用房。
设计范围:生活给水排水系统、雨水系统设计。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

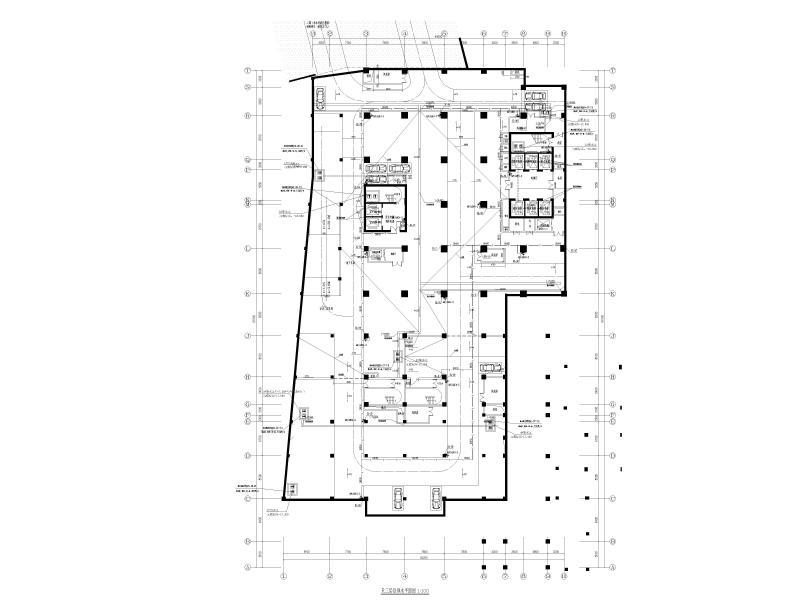

  • 负三层给排水平面图
    负三层给排水平面图

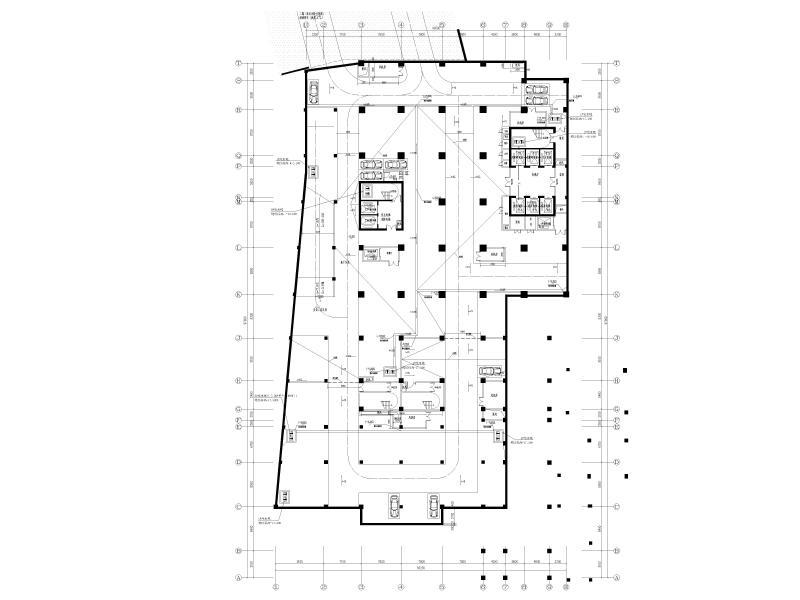

  • 负三层平面图
    负三层平面图

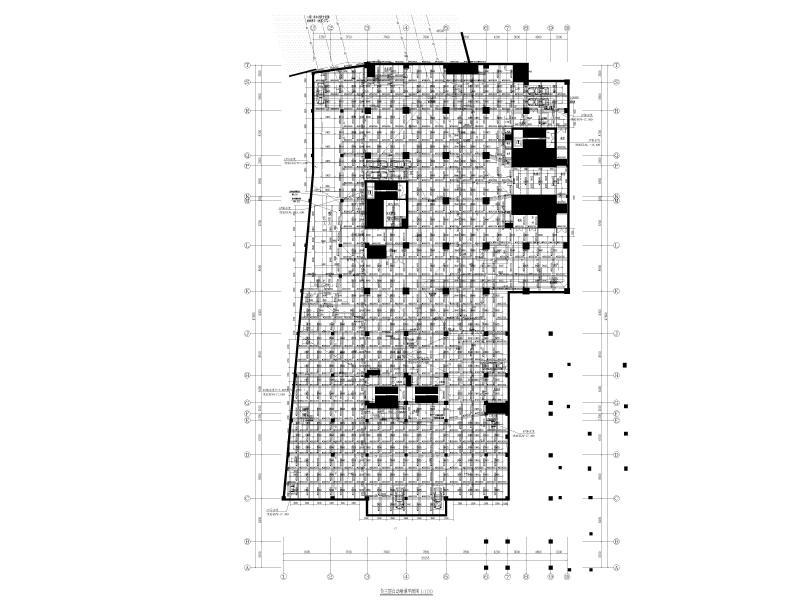

  • 负三层自动喷淋平面图
    负三层自动喷淋平面图

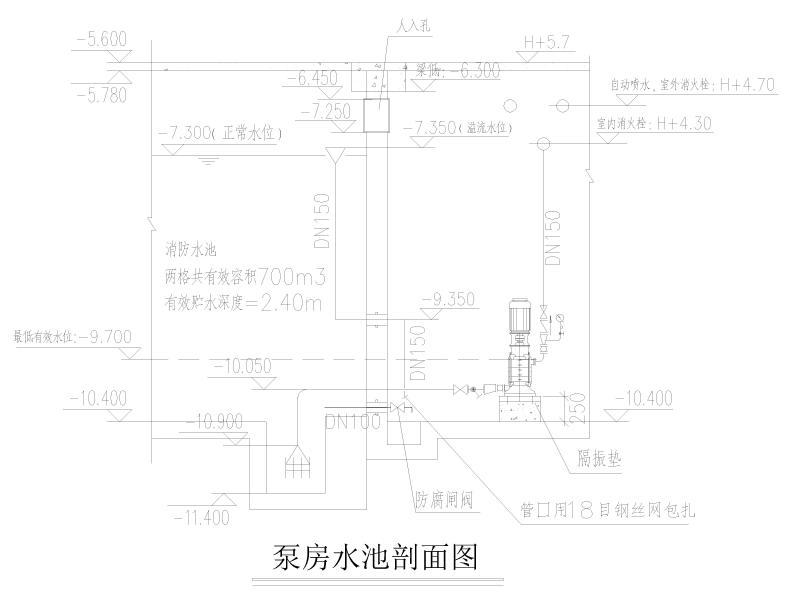

  • 泵房水池剖面图
    泵房水池剖面图

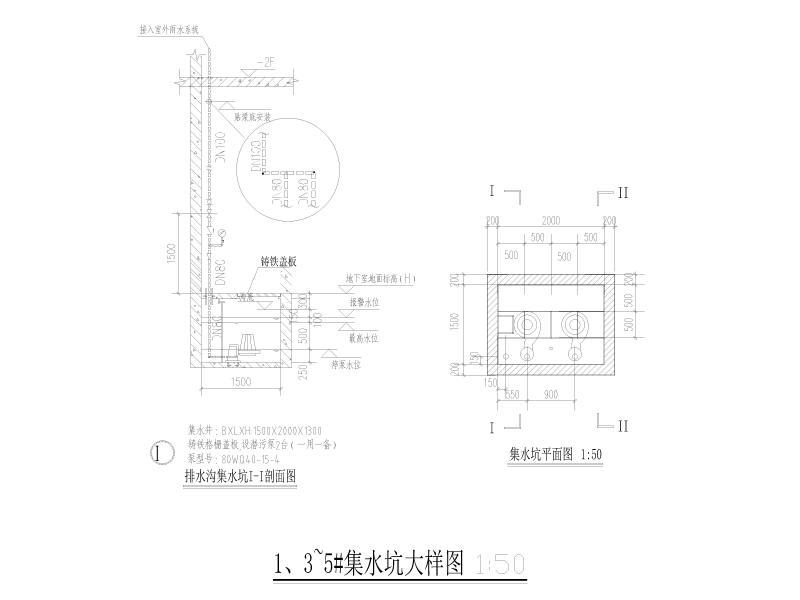

  • 集水坑大样图
    集水坑大样图
以上是部分截图,请下载附件后查看完整高清内容
