2层异型框架柱结构别墅施工图纸cad平面图及剖面图,立面图

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 参考图纸:18张
  • 设计年代:近代
该附件为 2层异型框架柱结构别墅建筑施工图
项目概要 :该项目为无锡市某皇冠花园103栋别墅。别墅高两层,另设置一层地下室。建筑总面积686.29平方米。其中地上493.15平方米 ,地下193.14平方米。建筑檐口高度7.30米。
该项目为钢筋混凝土异型框架柱结构。填充墙采用200KM1粘土空心砌块,强度等级MU8,砌筑砂浆标号M7.5。门垛除特殊说明外均为100。门窗洞边200内砌体应选用砂浆填实的空心块砌筑。
主要 包括 :总平面图、施工说明、地下室平面、一层平面、二层平面、屋顶平面、立面图、剖面图、
楼梯大样、卫生间大样、厨房大样、外墙大样、门窗大样、门窗表
CAD 格式, 18
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

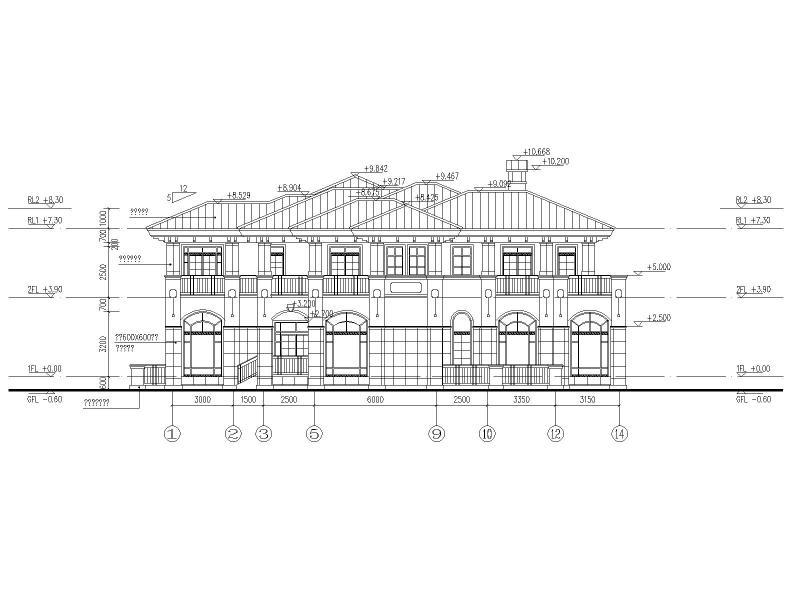

  • 1-14立面图
    1-14立面图

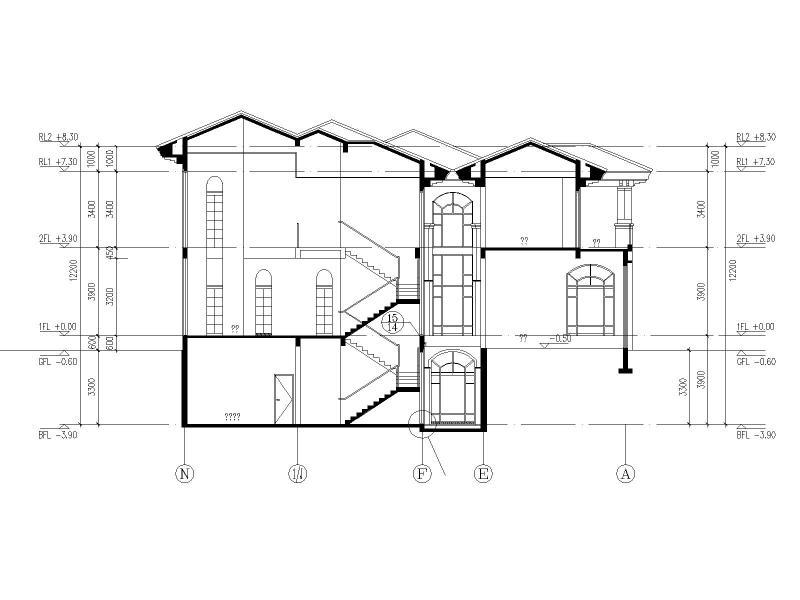

  • I-I剖面
    I-I剖面

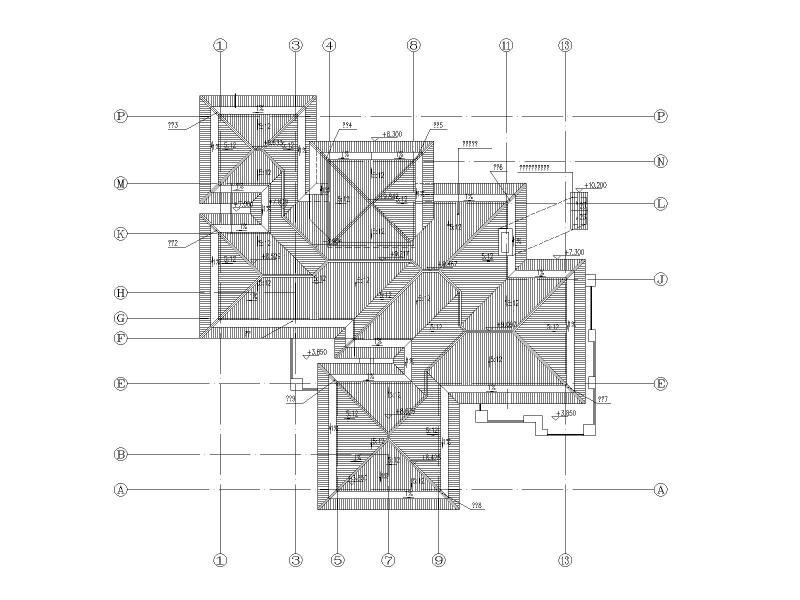

  • 屋顶平面
    屋顶平面

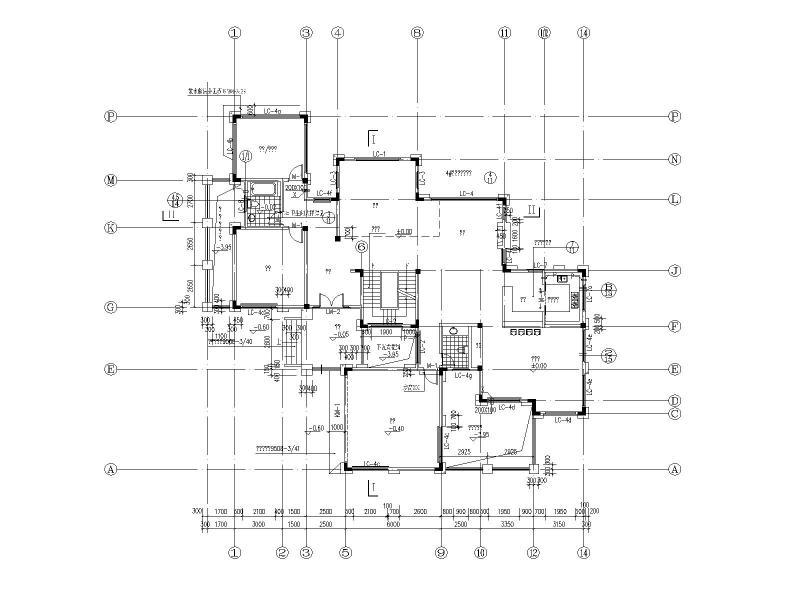

  • 一层平面
    一层平面

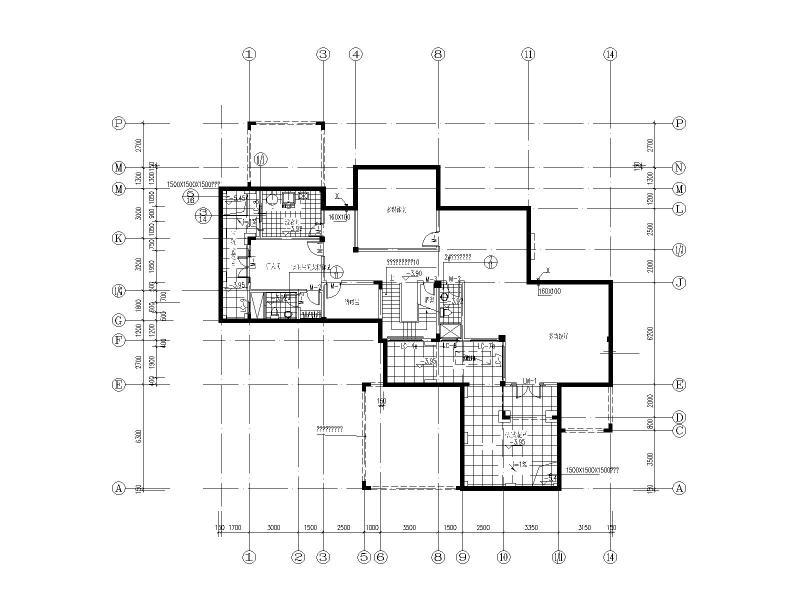

  • 地下室平面
    地下室平面
  • 门窗大样
    门窗大样
以上是部分截图,请下载附件后查看完整高清内容
