4层生产孵化厂房给排水施工大样图cad平面图及系统图

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6541.67平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,气体灭火系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):20
  • 项目所在地:广西
项目概要:本项目为 贵州省生产孵化厂房 给排水施工图 ,占地面积约34.72亩,其中2#厂房占地面积约2.4亩。本次出图为2#厂房。2#厂房由地上四层,屋顶层组成。总建筑面积6541.67平方米,地上建筑设计面积:6541.67平方米,建筑总高为23.8m,为多层厂房.本厂房火灾危险性分类为丙类,抗震设防烈度6度。
设计范围:该厂房室内给排水及室内外消防设计。
部分图纸展示:
2#厂房 四层给排水及消防平面图.jpg
2#厂房 屋顶层给排水平面图.jpg
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

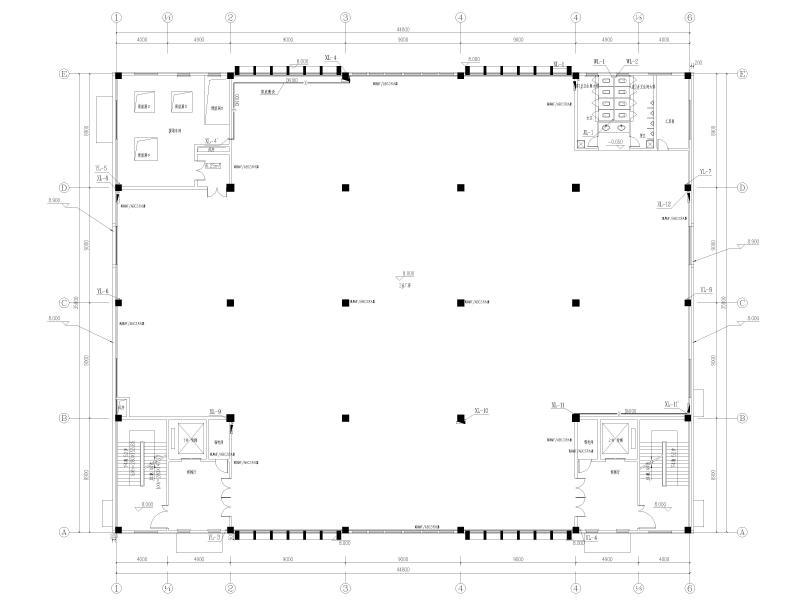

  • 2#厂房 四层给排水及消防平面图
    2#厂房 四层给排水及消防平面图

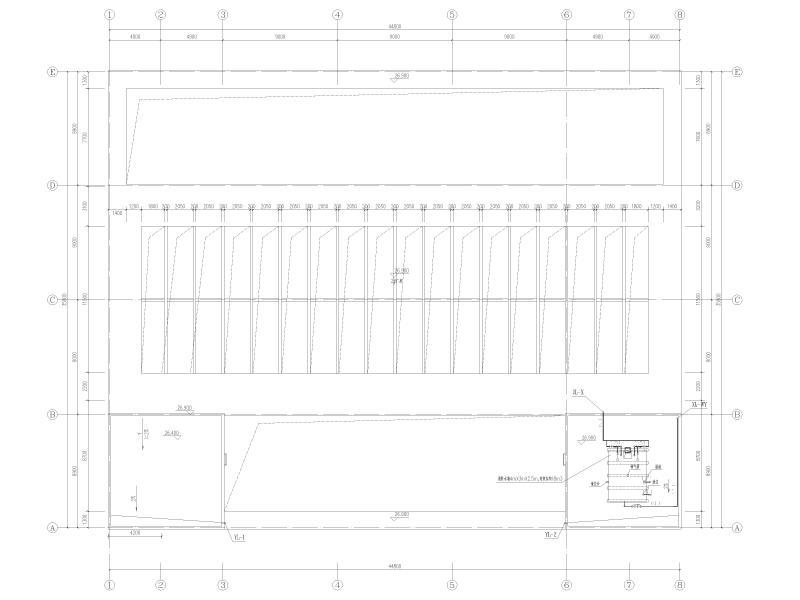

  • 2#厂房 屋顶层给排水平面图
    2#厂房 屋顶层给排水平面图

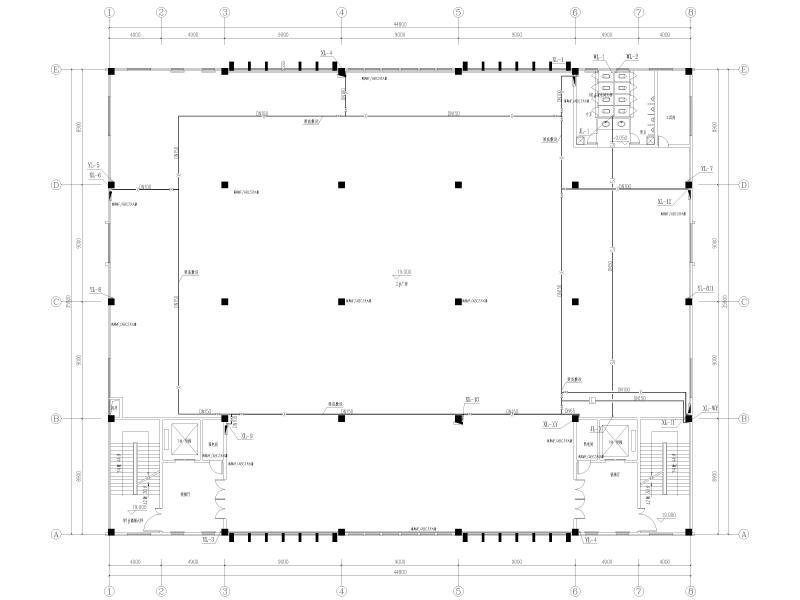

  • 2#厂房二层给排水及消防平面图
    2#厂房二层给排水及消防平面图

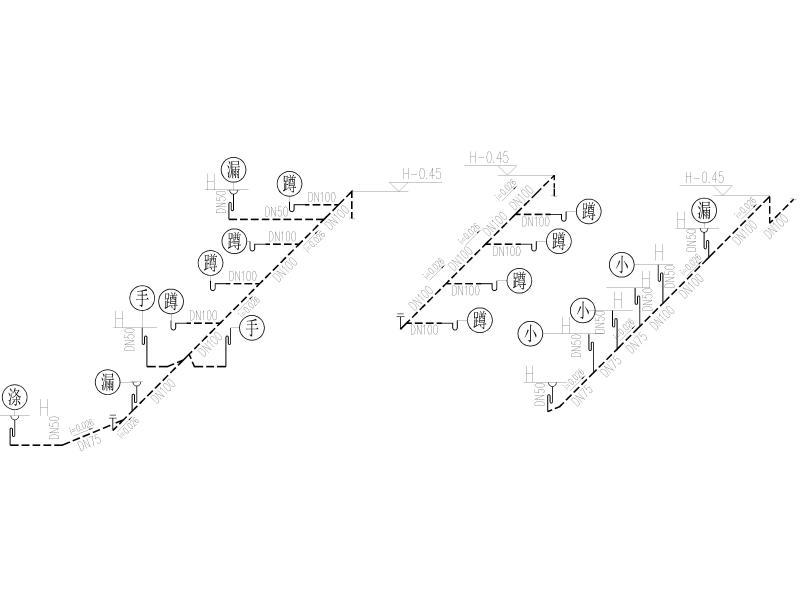

  • 首层公共卫生间大样图及给排水系统图
    首层公共卫生间大样图及给排水系统图

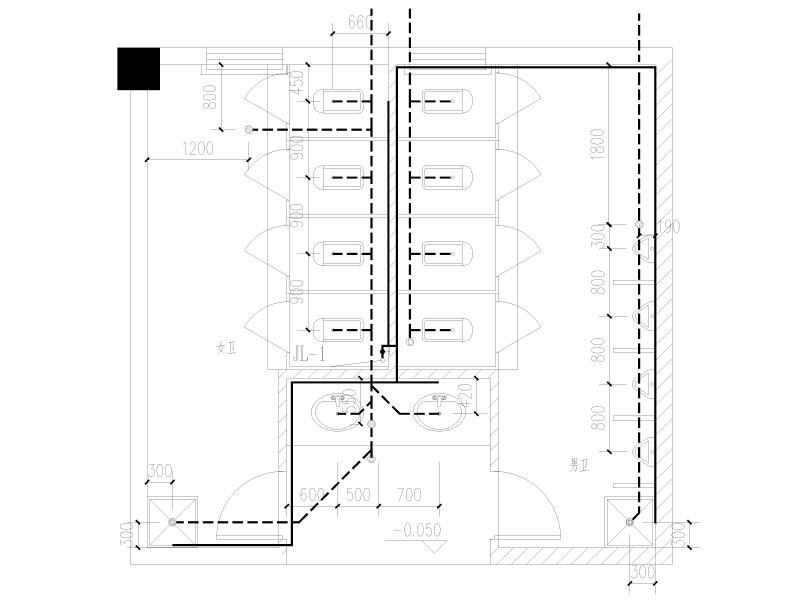

  • 首层公共卫生间大样图
    首层公共卫生间大样图
以上是部分截图,请下载附件后查看完整高清内容
