科技产业中心给排水施工大样图cad平面图及原理图

  • 建筑类别:科研
  • 建筑设计面积:85170.62平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:水泵站
  • 供水方式:市政供水
  • 排水体制:雨污分流
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):40
  • 大样节点:卫生间
  • 项目所在地:贵州
项目概要:该项目为 贵州省科技产业中心 给排水施工图 (含大样图) 。本项目建设用地总面积151577.39平方米,包括1#楼、9#楼、10#楼、14#楼以及地下车库部分;总建筑面积85170.62 平方米。
设计范围:该项目室内及室外用地红线范围内的给水系统、污水排水系统、废水排水系统、雨水排水系统、消火栓消防系统、自动喷水灭火系统、气体灭火系统、小型给排水构筑物以及建筑灭火器配置。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

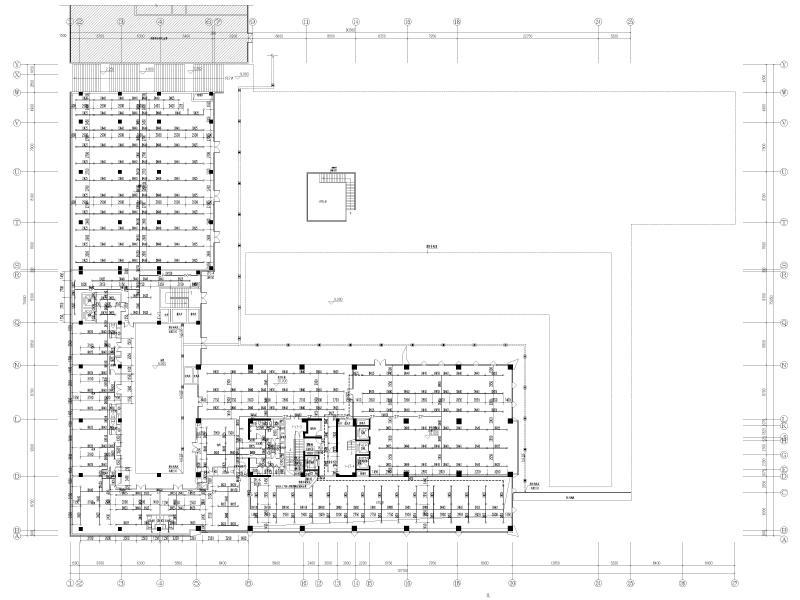

  • 三层喷淋平面图
    三层喷淋平面图

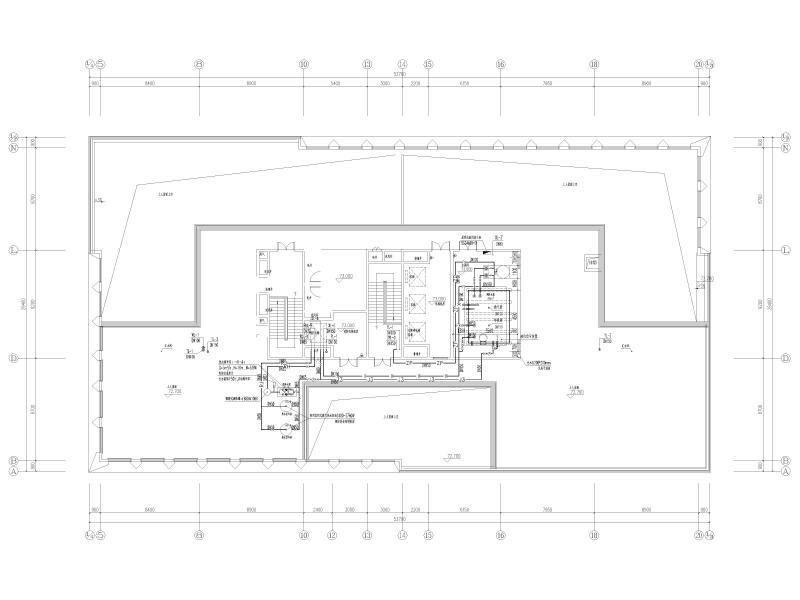

  • 屋面层给排水平面图
    屋面层给排水平面图

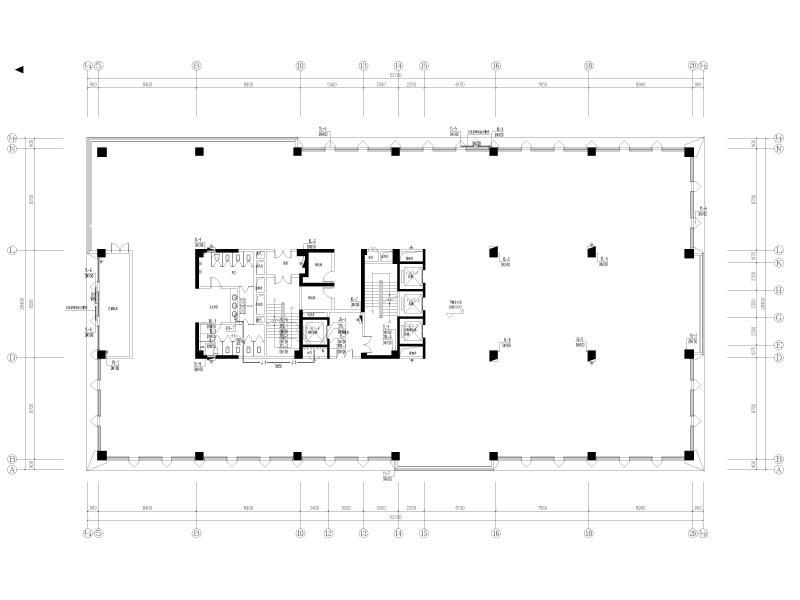

  • 五~九层给排水平面图
    五~九层给排水平面图

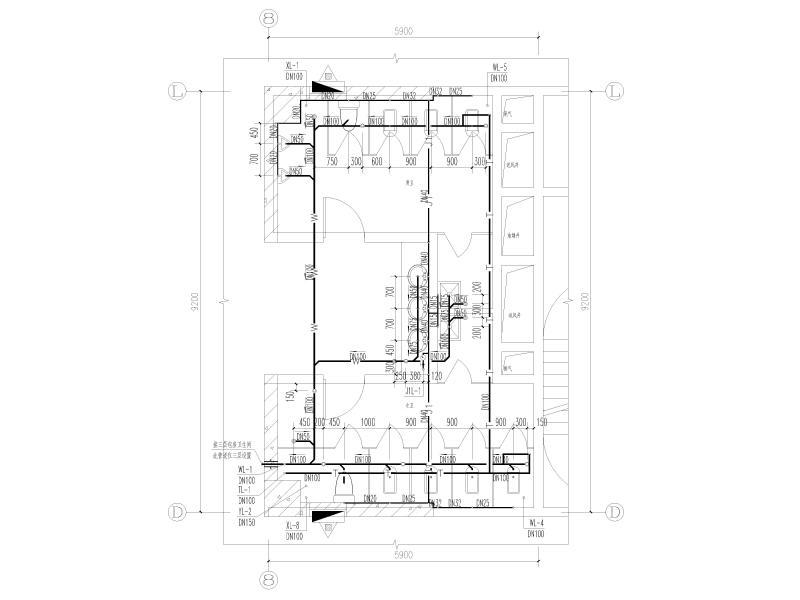

  • 一~十层公共卫生间给排水大样图
    一~十层公共卫生间给排水大样图

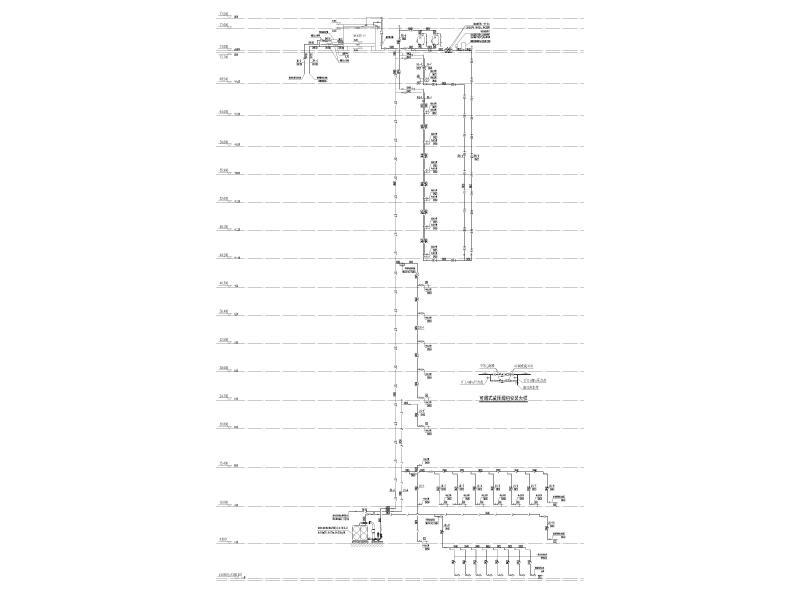

  • 给水系统展开原理图
    给水系统展开原理图
以上是部分截图,请下载附件后查看完整高清内容
