中铁阅山湖D组团二期一标段人防战时结构cad平面布置图及大样图

  • 建筑类别:其他
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 地下室功能:人防,车库
  • 参考图纸:48张
  • 设计年代:近代
该附件为: 甲类6核6常人防地下室 结构施工图 格式为CAD,。
一、项目概要:
  • 该项目为附建式人防地下室,地下共三层,人防位于地下三层,平时为汽车库,战时为甲类核6常6级二等人员掩蔽部、物资库及战时固定电站,地下室顶板采用梁板结构。该资料文件设计范围为地下室顶板(梁)、地下室外墙、人防墙和人防口部大样。建筑结构的安全等级:二级。设计使用年限:50年。建筑抗震设防类别:丙类。抗震等级:框架四级。地基基础设计等级:丙级。建筑物耐火等级:一级。地下室防水等级:二级。混凝土构件的环境类别:地下室底板、地梁、外墙、顶板(暴露在室外或上有覆土时)、水池为二a 类,其他为一类。抗震设防烈度:6度(0.05g),设计地震分组第一组,建筑场地类别:二 类,拟建场地地基土:土层液化,适宜该工程建筑。该项目场地地下水及土对混凝土结构及混凝土结构中钢筋具有微腐蚀性。
  • 包含:人防地下室战时结构部分图纸,人防地下室 结构设计说明 (一),负三层人防地下室墙体平面布置图,负三层人防地下室顶板结构板配筋图,负三层人防地下室顶板梁配筋平面图(一),负三层人防地下室顶板梁配筋平面图(二),防护密闭门门框墙大样图(一),MD*门框墙、集水井、洞口加强配筋图,防爆波活门门框墙大样图(一),人防楼梯大样图(一),等共计48张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

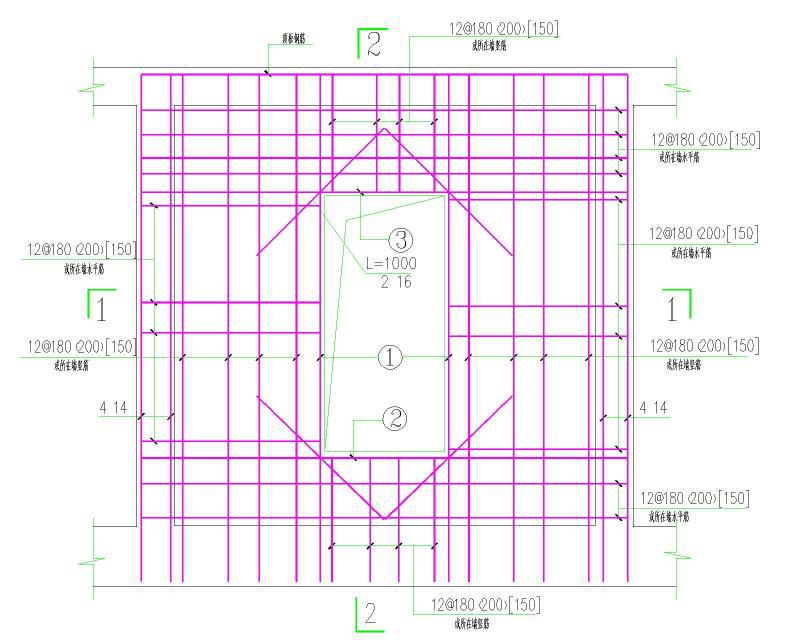

  • 密闭门门框墙
    密闭门门框墙

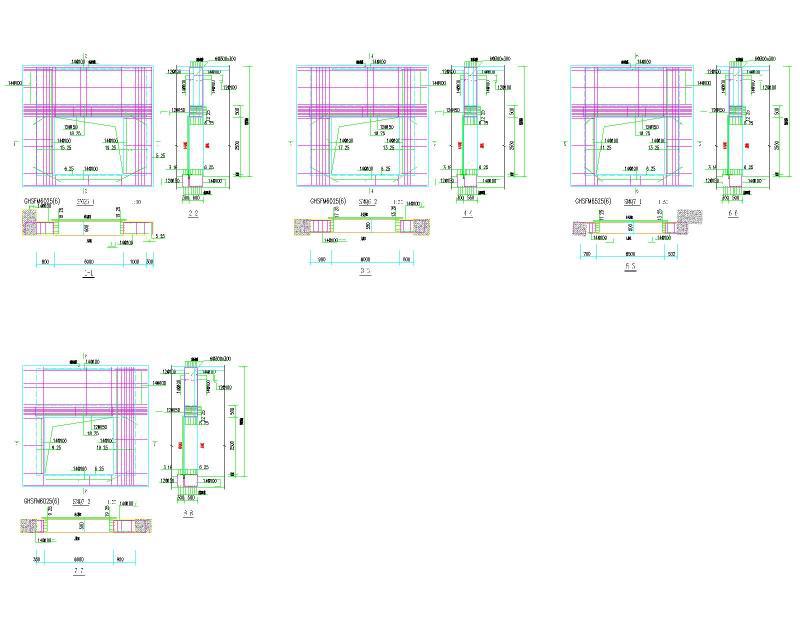

  • 防爆活门门框大样图
    防爆活门门框大样图

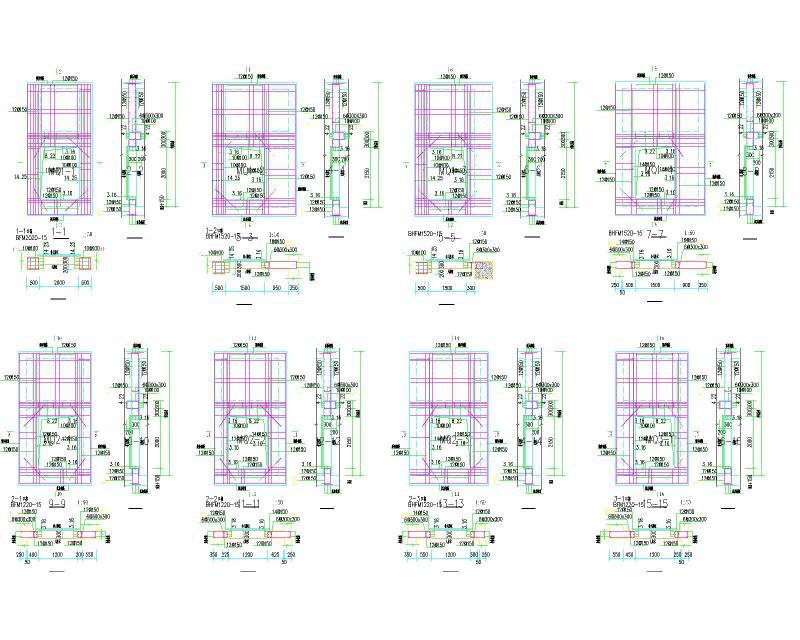

  • 防爆活门门框大样图
    防爆活门门框大样图

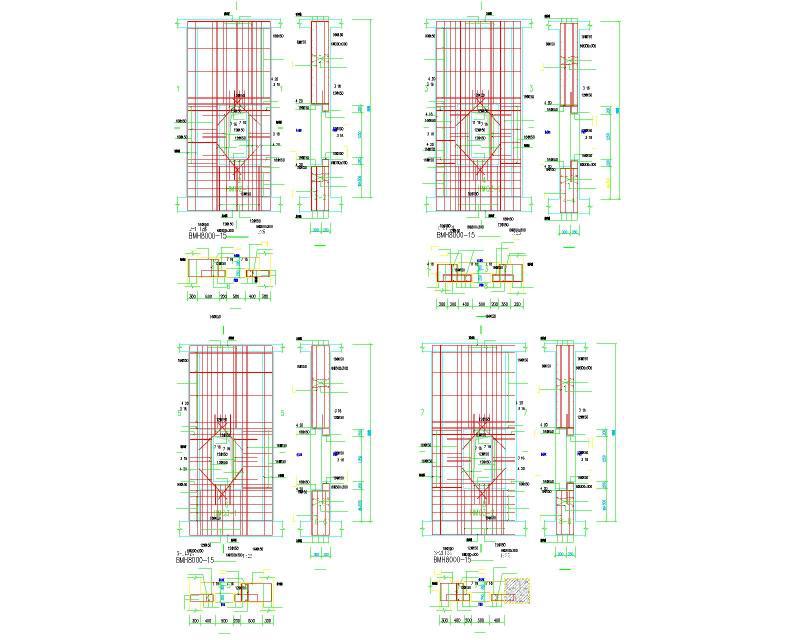

  • 防护密闭门门框大样图
    防护密闭门门框大样图

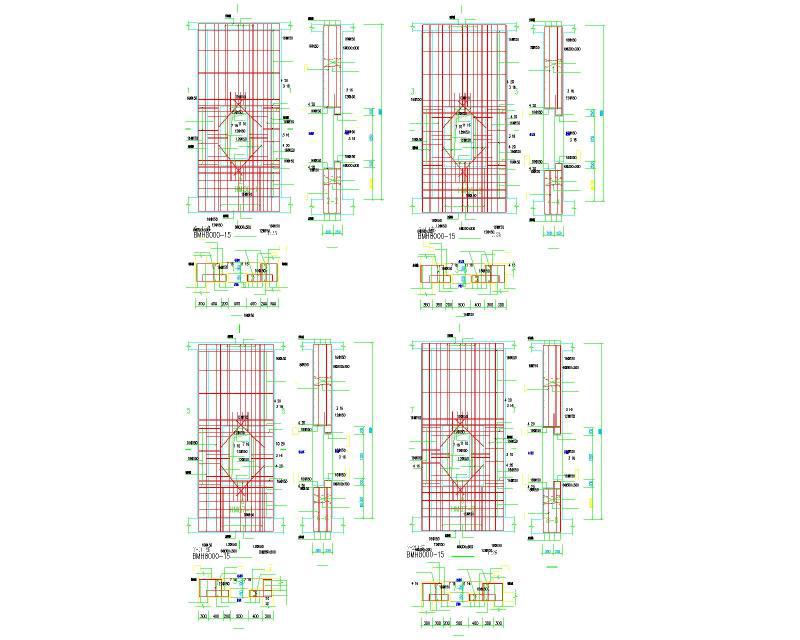

  • 防护密闭门门框大样图
    防护密闭门门框大样图
  • 人防楼梯大样图
    人防楼梯大样图
以上是部分截图,请下载附件后查看完整高清内容
