工业园道路给排水工程施工图纸设计cad平面图

附件详情

  • 给水 设计说明
  • 给水管网总图
  • 滨湖路管道横断面图
  • 给水管网平面图
  • 给水井表
  • 给水管网纵断面图
  • 排水 设计说明
  • 排水管网总图
  • 雨水汇水面积图
  • 污水管网服务分区图
  • 排水管网平面图
  • 雨水井表
  • 雨水管网纵断面图
  • 污水井表
  • 污水管网纵断面图
  • 雨水大样
  • 360°砼基础图
  • 主要工程量表

附件详情

本项目为某生态工业园xx路A段道路工程(含管网)。是为其给水管线设计。道路全长4204m。道路红线宽度20m。给水管线布置于xx路绿化带中,距人行道边线1.5m。 给水管材为PE100聚乙烯给水塑料管,管道公称压力1.6mpa。接口采用热熔连接,连接需要的润滑剂等辅助材料,宜由管材供应厂家配套供应。 管道采用开槽法施工。当土(石)方用机械开挖时,应保留0.2m应用人工清槽,不得超挖,如果超挖应进行地基处理。有地下水时,应进行施工降水以保证干槽施工 ...... 雨污水管道直径≤800mm采用高密度聚乙烯(HDPE)双壁波纹管, 雨污水管道直径>800mm采用钢筋混凝土管。
......
共155张图,。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

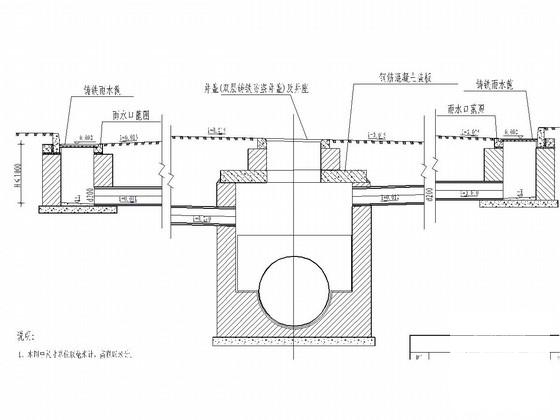

  • 工业园道路给排水工程施工图纸设计cad平面图 - 1
