道路加宽改造项目给水管道工程施工图纸设计cad平面图

附件详情

  • 施工图 设计说明
  • 主要工程数量表
  • 项目区域位置图
  • 给水管道管位横断面图
  • 给水管道平面图
  • 给水管道纵断面图

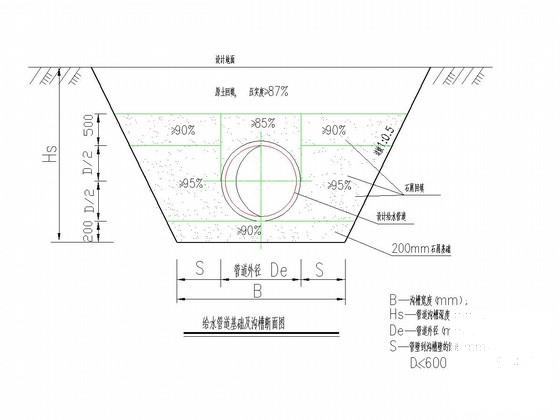

  • 管道基础及沟槽回填断面图

附件详情

该项目为某道路加宽改造项目中的给水管道工程,由于道路的拓宽改造,导致现状的给水管道落在拓宽后的机动车道下,现状给水管道为预应力水泥钢筋砼管,管道埋深较浅,路面结构直接加固无法满足给水管道的安全使用要求。 根据要求,将现状给水管道进行废除,在东侧道路绿化带下还建一条给水管道。该资料的给水管道管中心距离道路中线17.0m。 管道基础一般采用石屑垫层基础(地基承载力特征值不小于100kPa),厚度为200mm。 ....... 共30张图,。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 道路加宽改造项目给水管道工程施工图纸设计cad平面图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
