中铁城市综合体高层住宅电气施工图纸cad平面图及系统图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:239183.90平方米
  • 建筑地上层数:23层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:人防,车库,设备用房
  • 负荷等级:一级,二级,三级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:贵州
该附件为中铁丨贵州城市综合体高层住宅 电气施工图 ,设计范围包括: 1).0.38/0.22kV配电系统; 2).建筑物防雷、接地系统及安全措施; 3).火灾自动报警系统的设计; 4).公共区域照明系统; 5).智能化、安防专项设计专项设计由甲方委托专业公司另行设计,该资料只作系统主干路径及管线预留预埋设计;
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

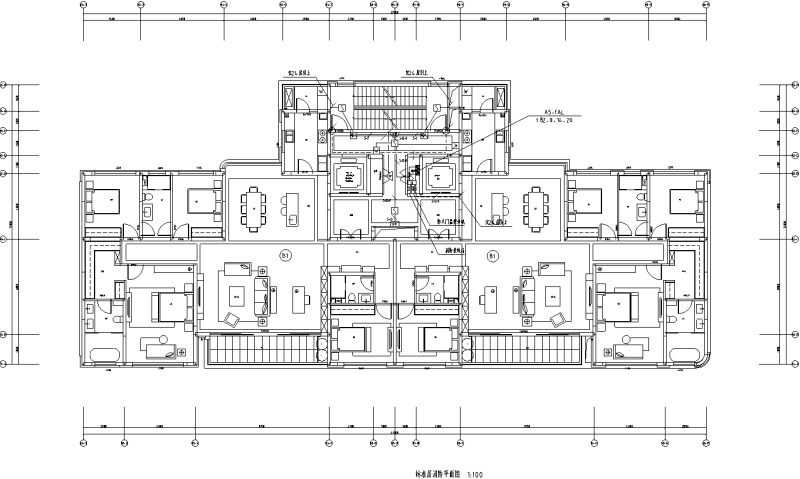

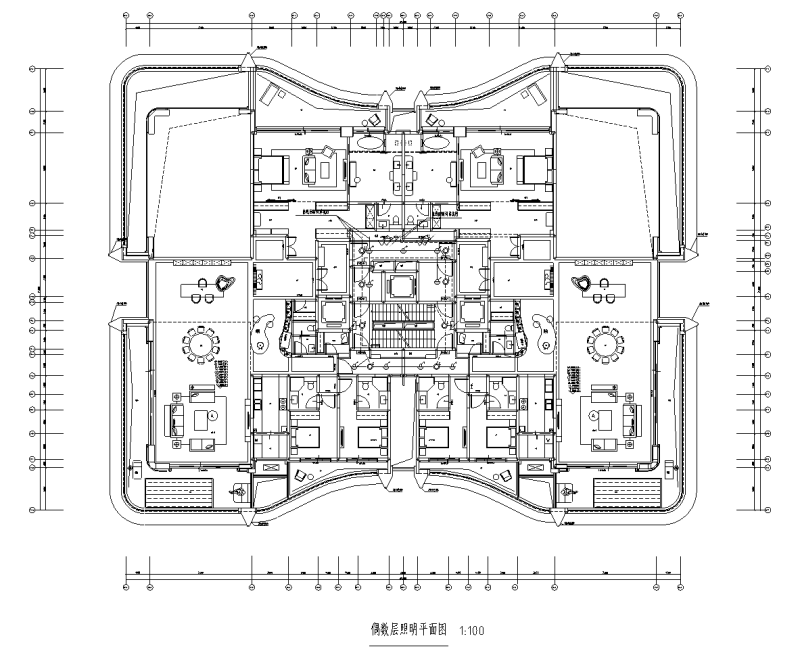

  • 标准层消防平面图
    标准层消防平面图

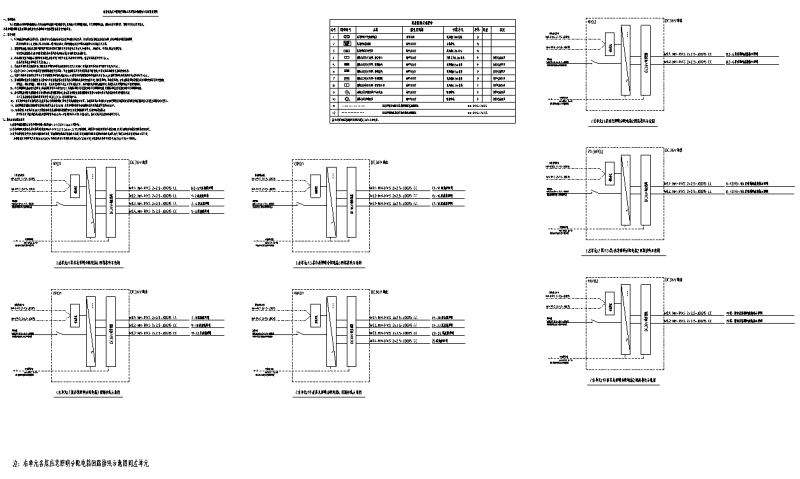

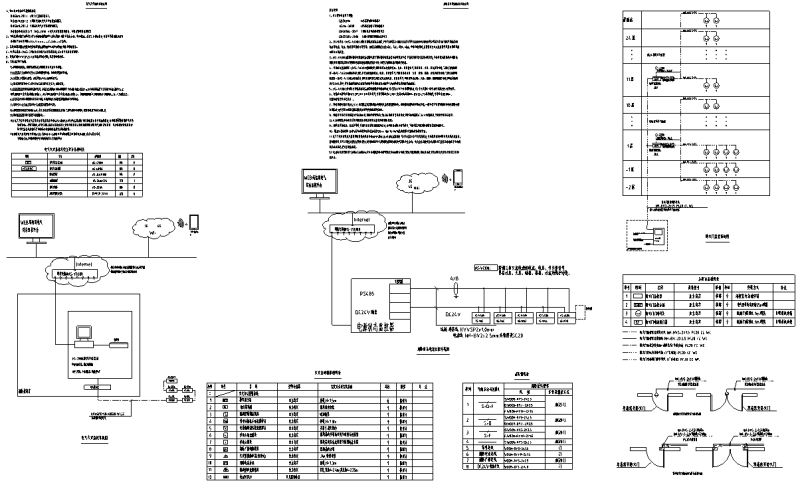

  • 消防应急照明系统图
    消防应急照明系统图
  • 配电箱系统图
    配电箱系统图

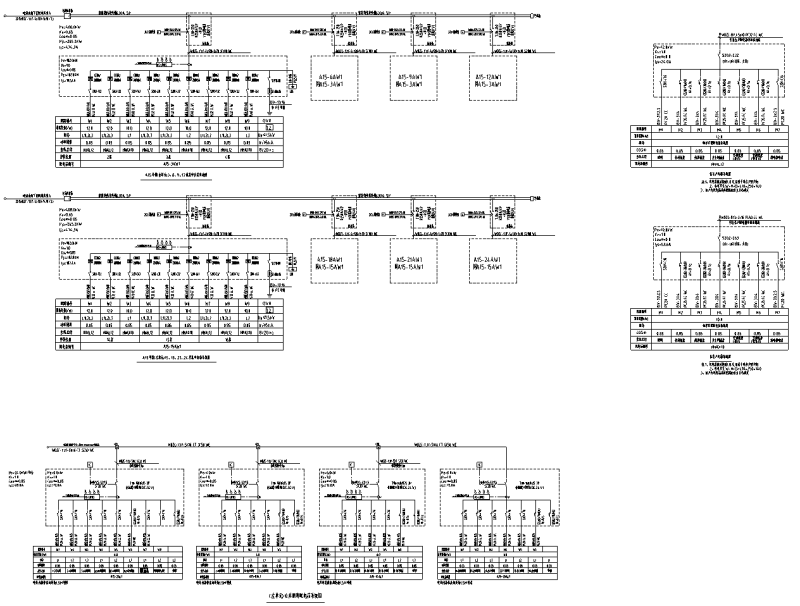

  • 低压配电系统
    低压配电系统
以上是部分截图,请下载附件后查看完整高清内容
