高层剪力墙住宅地下两层人防工程结施cad平面图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:26层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 地下室功能:人防,车库,设备用房
  • 参考图纸:25张
  • 设计年代:近代
该附件为: 高层剪力墙住宅地下两层人防工程结施 格式为CAD,。
一、项目概要:
  • 工程总建筑面积约 1.76万 m2/,设计标高±0.000相当于85高程基准1133.200m, 地上主体结构 26 层,结构高度 78.65 m;地下 2 层,地下室埋深 9.40 m。本人防工程为 甲类 防空地下室,按照平战结合的原则设计,平时为地下停车库,战时划分为 一 个防护单元,人防区设置地下 二 层;人防顶板面标高 -5.450 ,顶板覆土厚度 无 ;室外地面标高 -0.800 ,人防结构顶板低于室外地面。
  • 人防结构设计使用年限与主体结构相同为 50 年。防常规武器抗力级别 六级 ,防核武器抗力级别 六级 。地下室防水等级:变配电房等一级/其它二级,地下室耐火等级: 一级 。
  • 包含:结构设计总说明,平法补充及调整,结构标准构件选用图,存在危险性较大的分部分项工程的提示,人防结构设计总说明,基础平面图,地下室底板结构平面图,地下二层墙柱平面图,框架柱及暗柱配筋,地下一层顶板结构平面图,地下一层顶板梁配筋平面图,地下二层顶板梁配筋平面图,楼梯结构图,等共计25张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

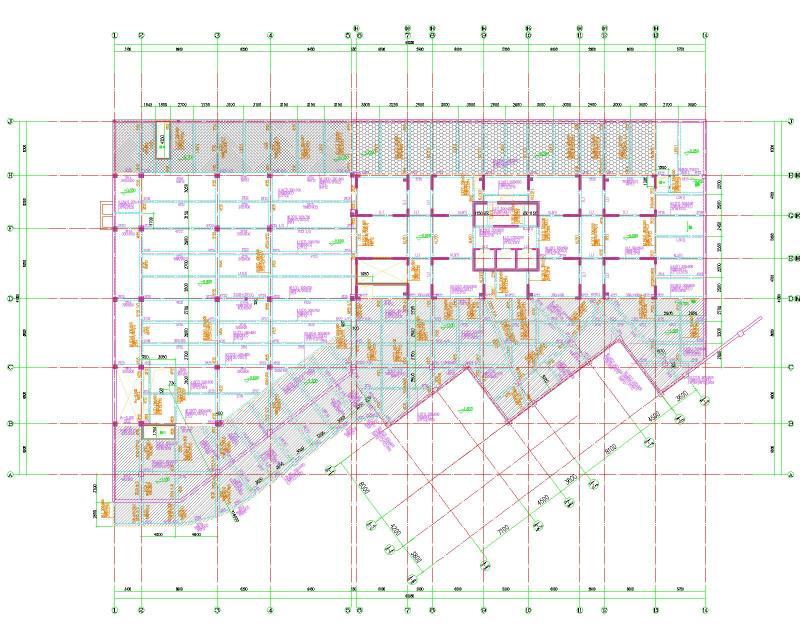

  • 地下一层顶板梁配筋平面图
    地下一层顶板梁配筋平面图

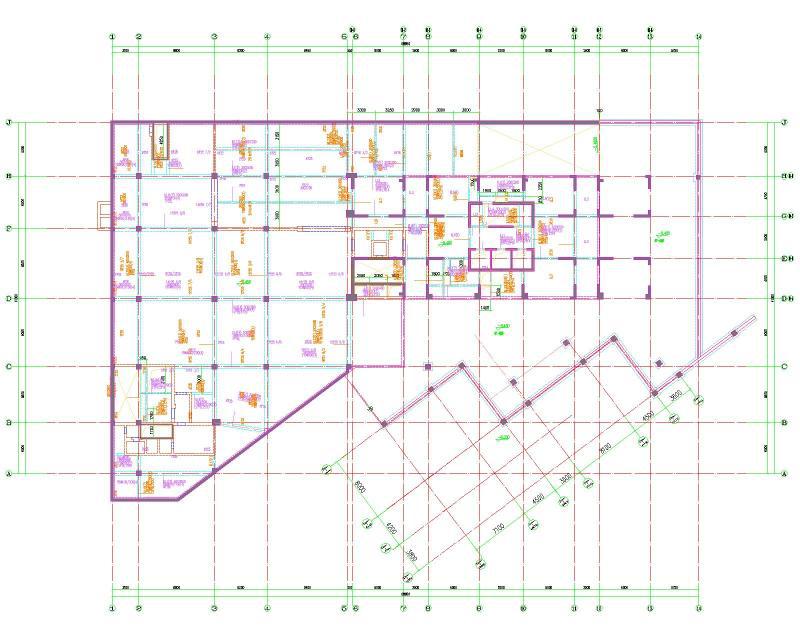

  • 地下二层顶板结构平面图
    地下二层顶板结构平面图

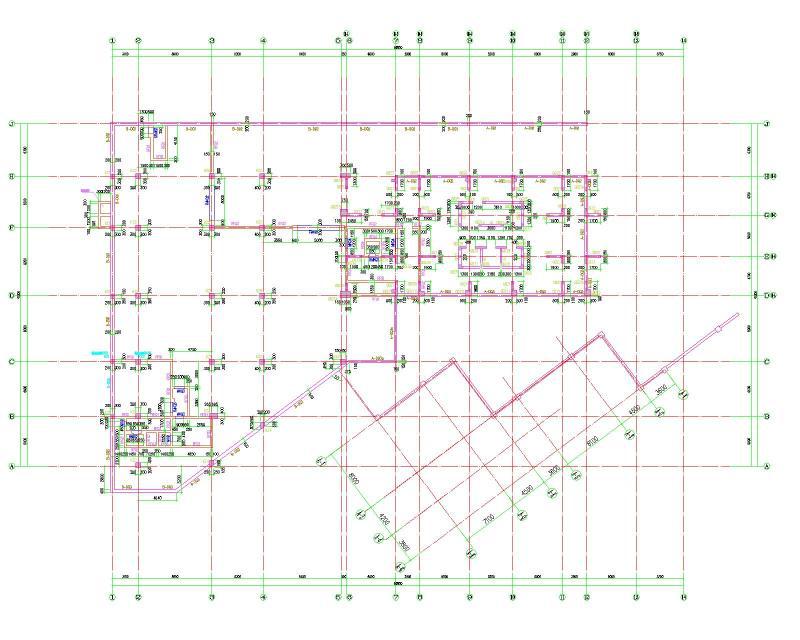

  • 地下二层顶板梁配筋平面图
    地下二层顶板梁配筋平面图

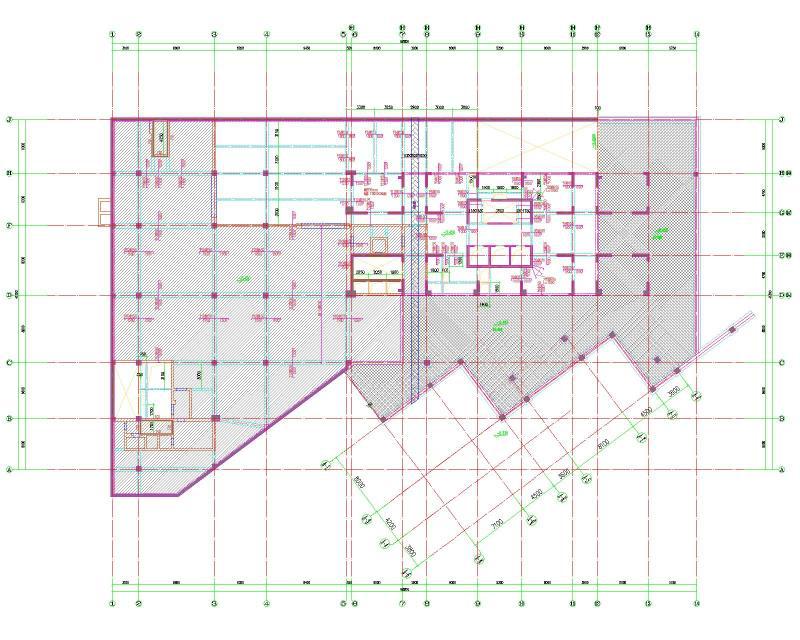

  • 地下二层墙柱平面图
    地下二层墙柱平面图

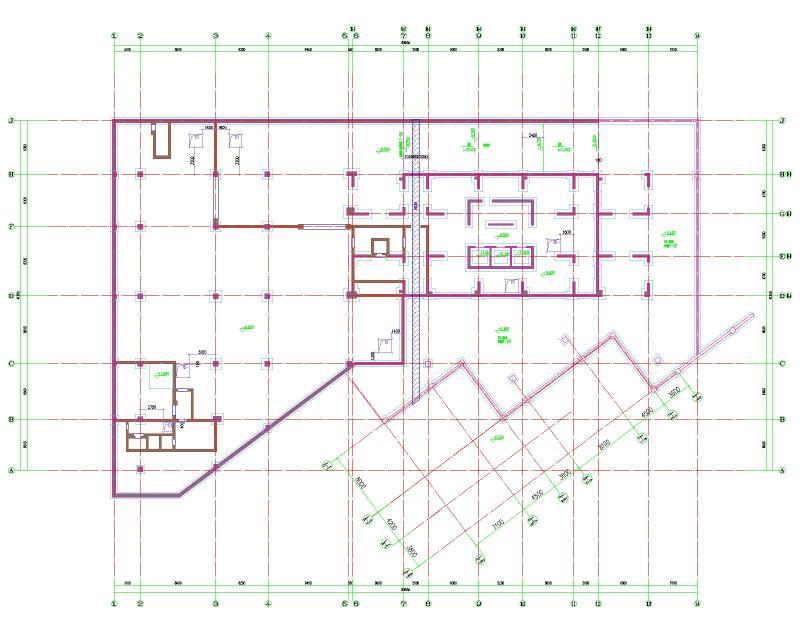

  • 地下室底板结构平面图
    地下室底板结构平面图
  • 基础平面图
    基础平面图
以上是部分截图,请下载附件后查看完整高清内容
