2层抗肿瘤药产业化基地项目暖通施工图纸cad平面图

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:2322.34平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 项目所在地:贵州
项目概要:该项目为 贵州省抗肿瘤药产业化基地项目 暖通施工图 ,子项名称:综合库房,储存类别为:丙类2项;建筑规模:基底建筑面积1078.07平方米,总建筑面积为2322.34平方米。建筑层数和建筑高度:建筑层数为地上2层,建筑高度为16.05米。建筑设计结构形式:框架结构。建筑物分类:建筑等级为二级,耐火等级为二级,抗震设防烈度六度,火灾危险性为丙类。
设计范围:通风及防排烟系统设计。空调系统设计。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

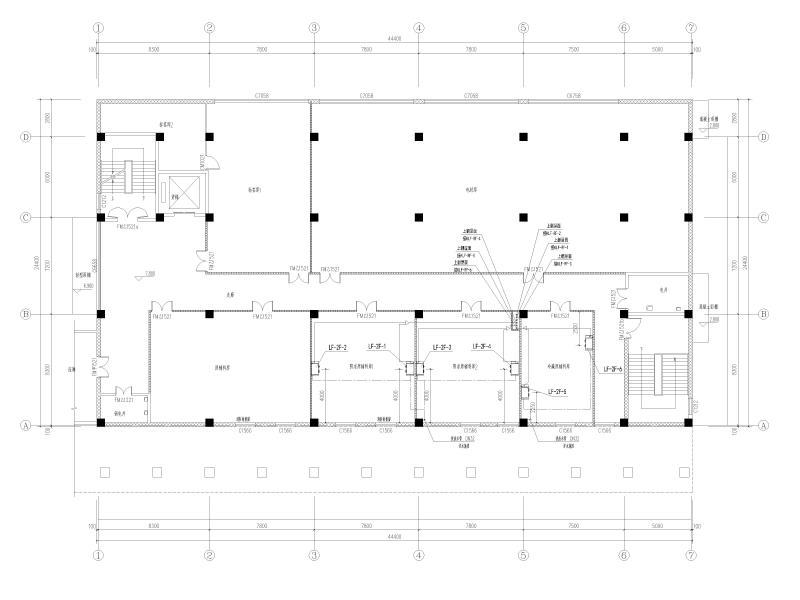

  • 二层空调平面图
    二层空调平面图

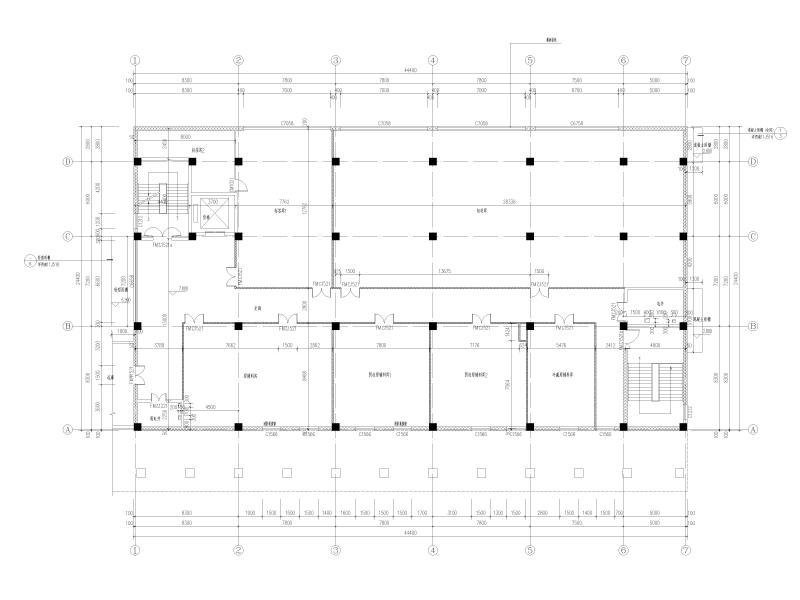

  • 二层平面图
    二层平面图

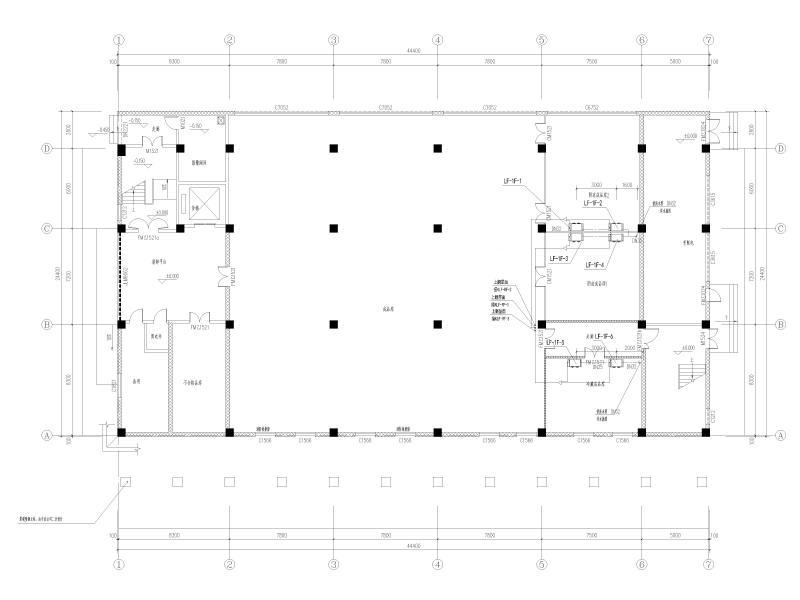

  • 一层空调平面图
    一层空调平面图

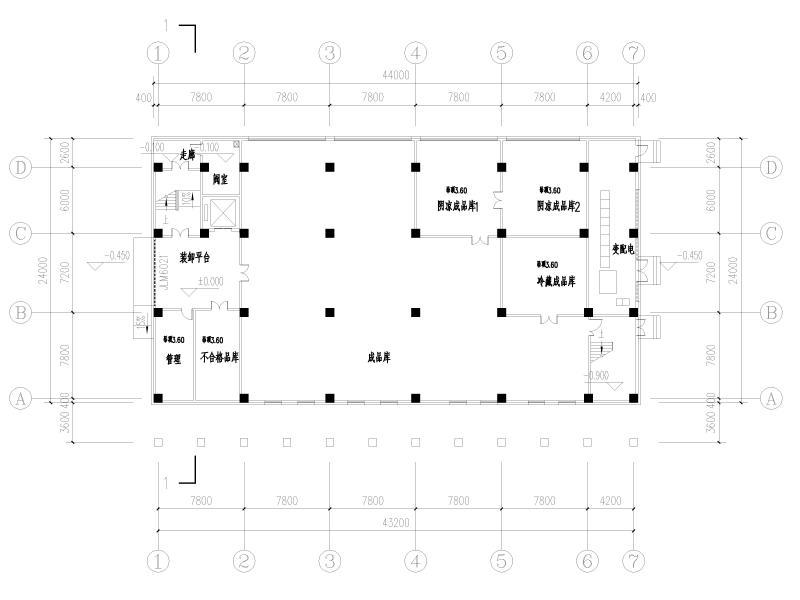

  • 一层平面图
    一层平面图

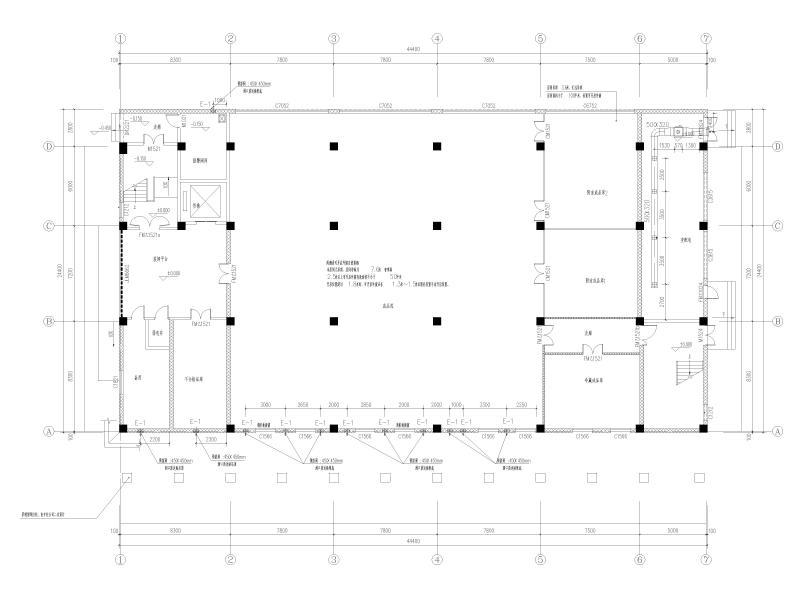

  • 一层通风及防排烟平面图
    一层通风及防排烟平面图
以上是部分截图,请下载附件后查看完整高清内容
