20万吨自来水厂工艺施工图纸设计cad平面布置图

一、项目概要：该项目为 江西省20万吨自来水厂工艺图纸设计（附58页设计方案） 供水规模近期为10万吨/日，远期为20万吨/日。

主要工程量

1、取水泵房：近期三台水泵（两用一备），型号为20SA-14、32SA-19E；

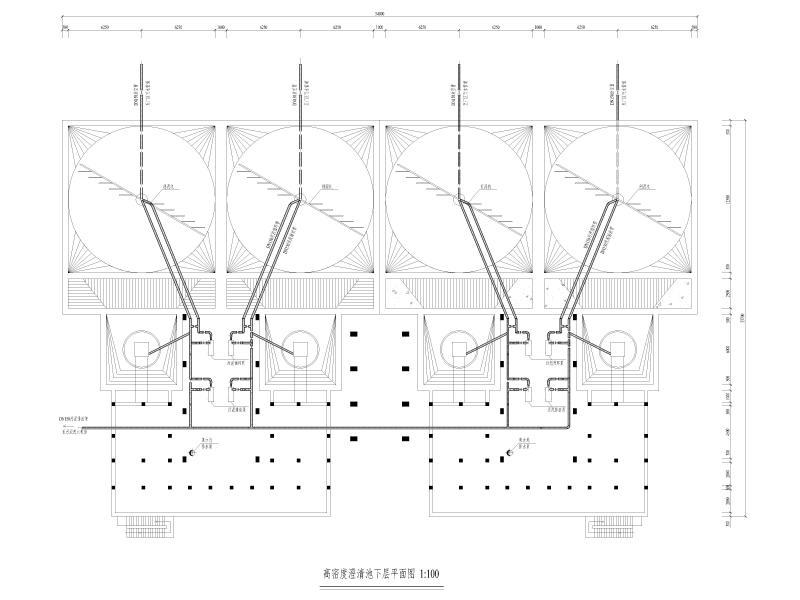

2、高密度澄清池：近期两座，远期四座，每座处理能力为5.5万吨/日；

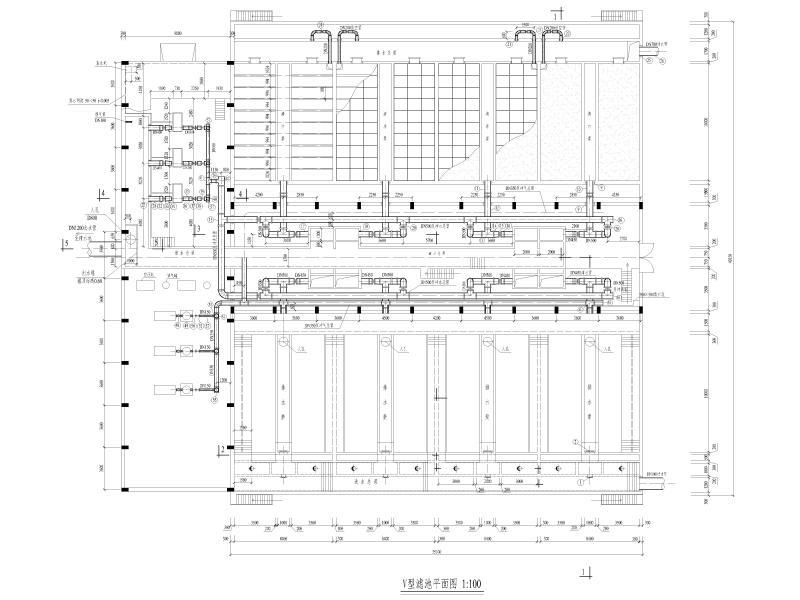

3、V型滤池：近期一座，远期两座，一座八格，处理能力为10.5万吨/日；

4、清水池：近期一座，远期两座，每座容积为10000m；

5、二级泵房：近期三台水泵（两用一备），型号为28SA-10J、20SA-10

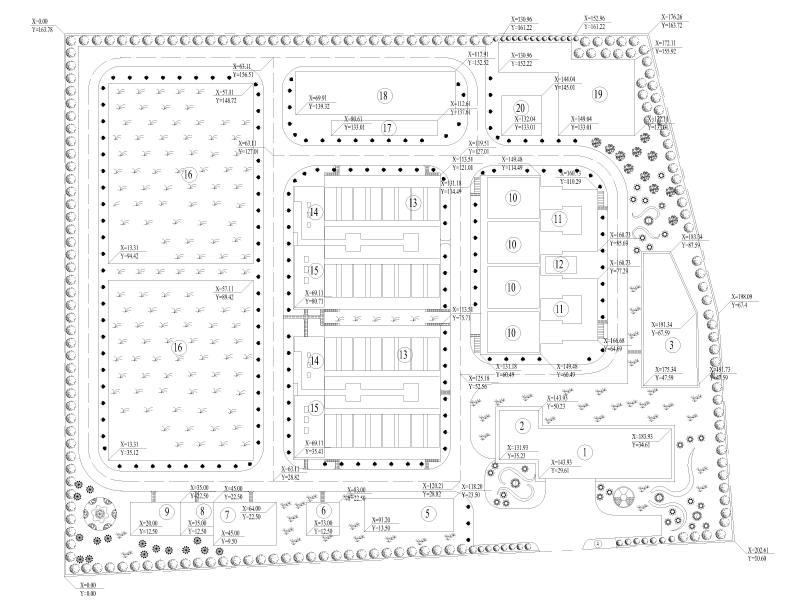

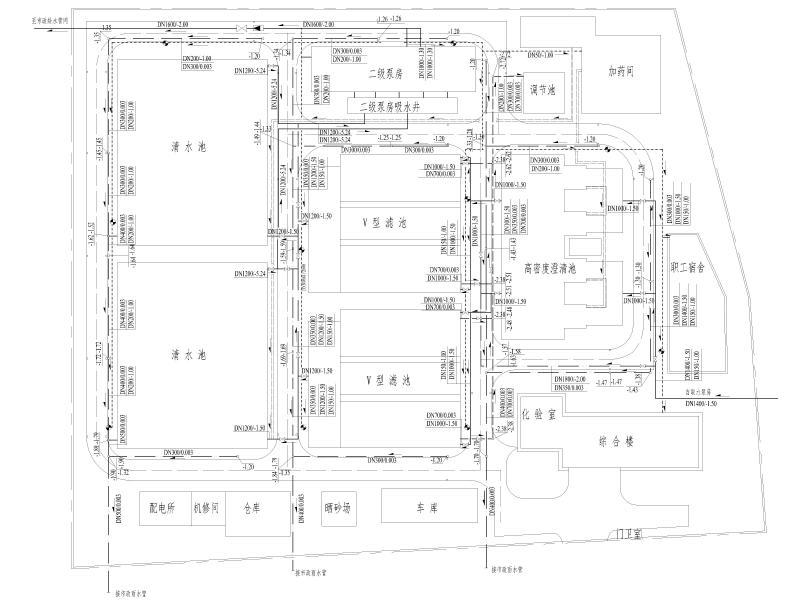

部分图纸展示：





以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

以上是部分截图，请下载附件后查看完整高清内容

自来水厂工艺施工图下载
