医院分院门诊楼暖通施工图纸cad平面图及系统图

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 项目所在地:贵州
设计总说明:1、项目概要:该项目为 贵州省医院分院门诊楼 暖通施工图 本建筑属于医疗建筑。分为住院楼与门诊楼:住院楼地下一层,地上十二层,地下一层主要功能为库房及相关附属用房;一层为门厅及住院药房,二层为手术室,三层为ICU及设备用房;其他主要为住院病房住院楼建筑高度为59.3米。门诊楼地下一层和地上五层,地下一层为地下车库;一层为门诊、门急诊;二~五层主要为诊室及办公用房,建筑高度为21.9米;该栋楼为门诊综合楼。
2、设计范围:
中央空调设计;
内区房间的排风(烟)系统、送风系统;
药房的排风系统;
公共卫生间排风系统;
部分图纸展示:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

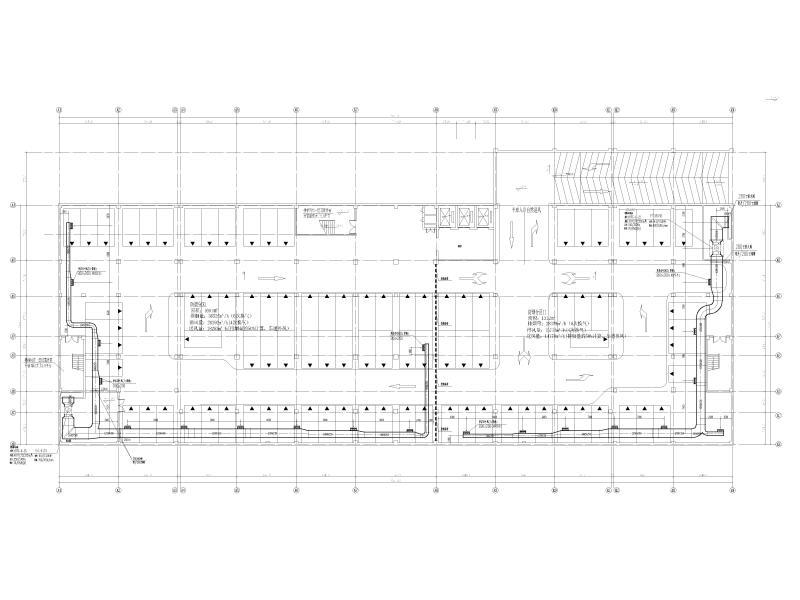

  • 地下一层通风平面图
    地下一层通风平面图

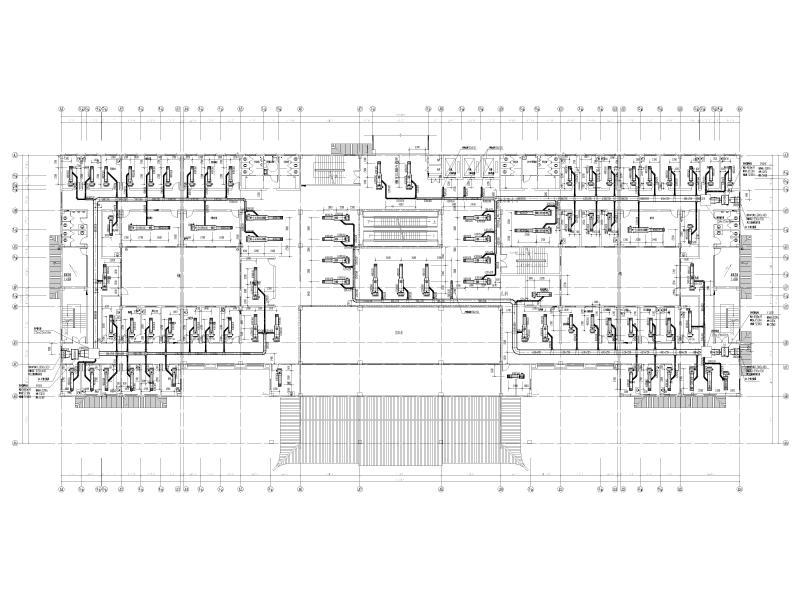

  • 二层空调风平面图
    二层空调风平面图

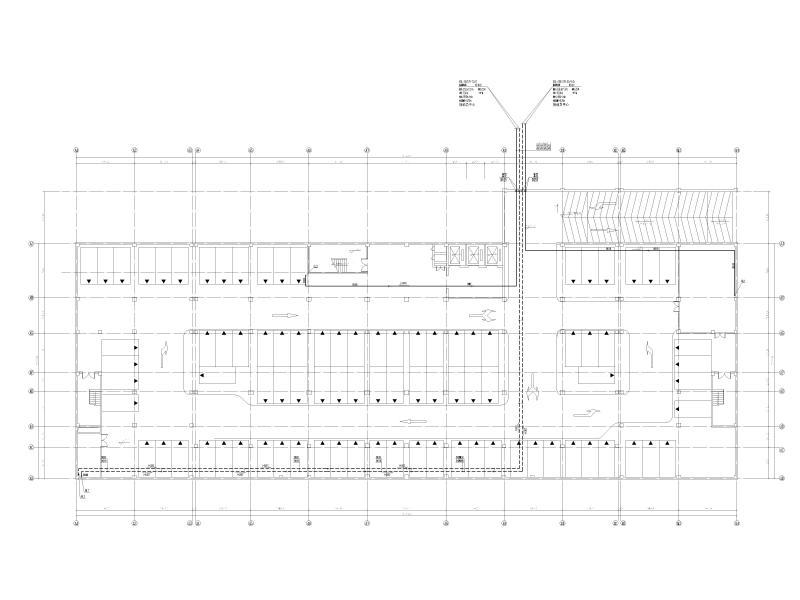

  • 负一层空调水平面图
    负一层空调水平面图

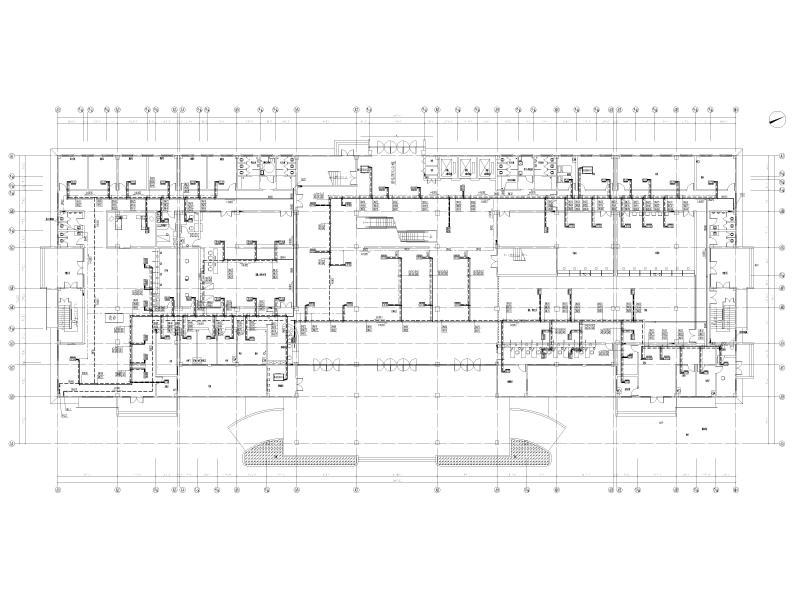

  • 一层空调水平面图
    一层空调水平面图

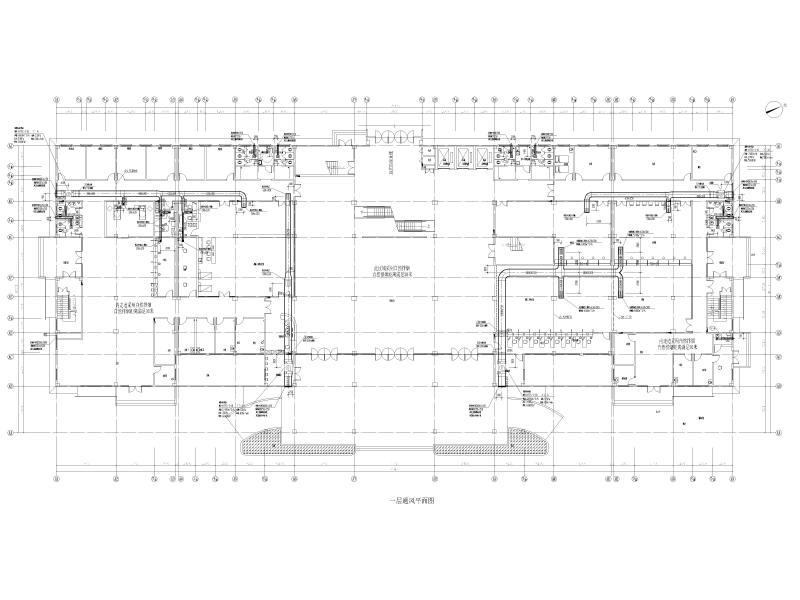

  • 一层通风平面图
    一层通风平面图
  • 门诊综合楼水系统图
    门诊综合楼水系统图
以上是部分截图,请下载附件后查看完整高清内容
