敬老院项目暖通施工图纸cad平面图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风
  • 项目所在地:贵州
设计总说明:1、项目概要:该项目为 贵州省敬老院项目 暖通施工图 ,设计规模:建筑高度22.8m ,
2、设计内容:
各功能房间按换气次数计算通风量,采用换气扇或低噪声轴流风机排风,门窗自然补风或机械补风方式,各功能房间换气次数如下:
公共卫生间:10次/h,门窗自然补风
无外窗房间:5次/h,门窗自然补风
厨房事故通风:12次/h,门窗自然补风
配电房:做气体灭火取10次/h,机械补风
弱电机房:做气体灭火取10次/h,车库自然补风
水泵房:6次/h,车库自然补风
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

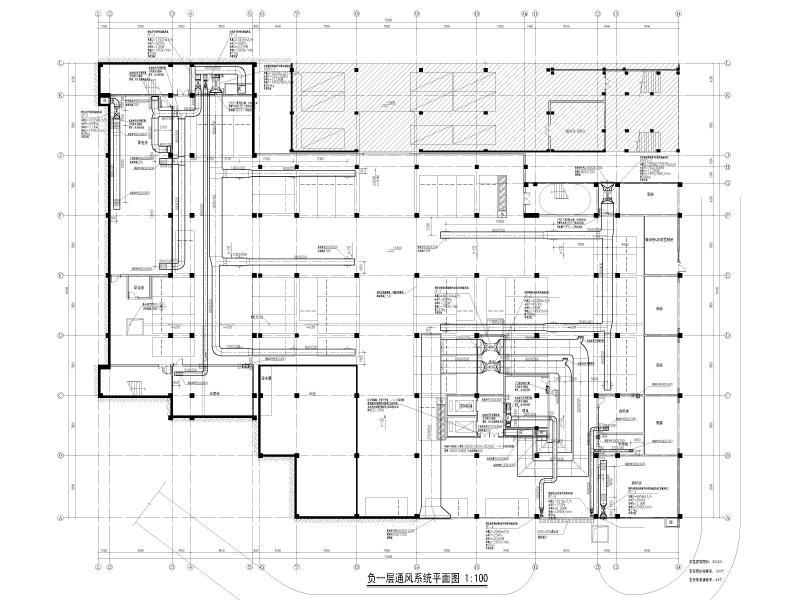

  • 负一层通风系统平面图
    负一层通风系统平面图

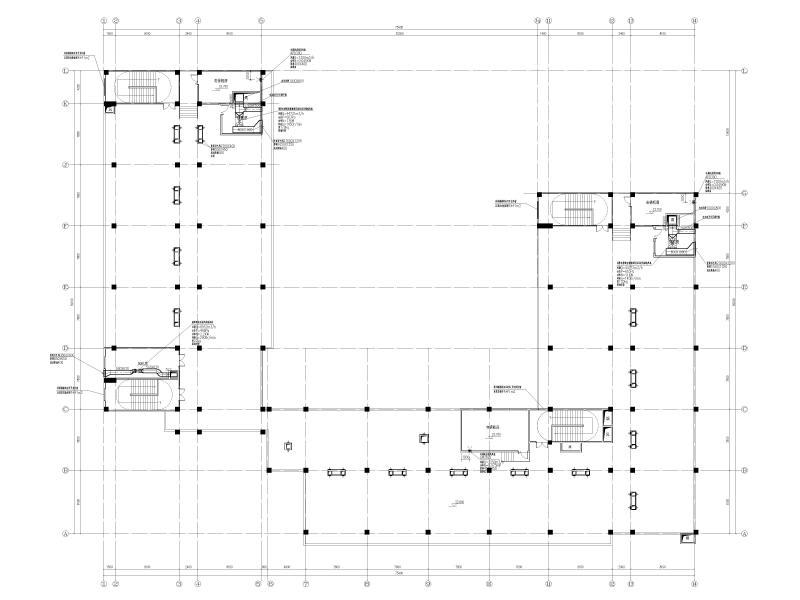

  • 屋面层通风系统平面图
    屋面层通风系统平面图

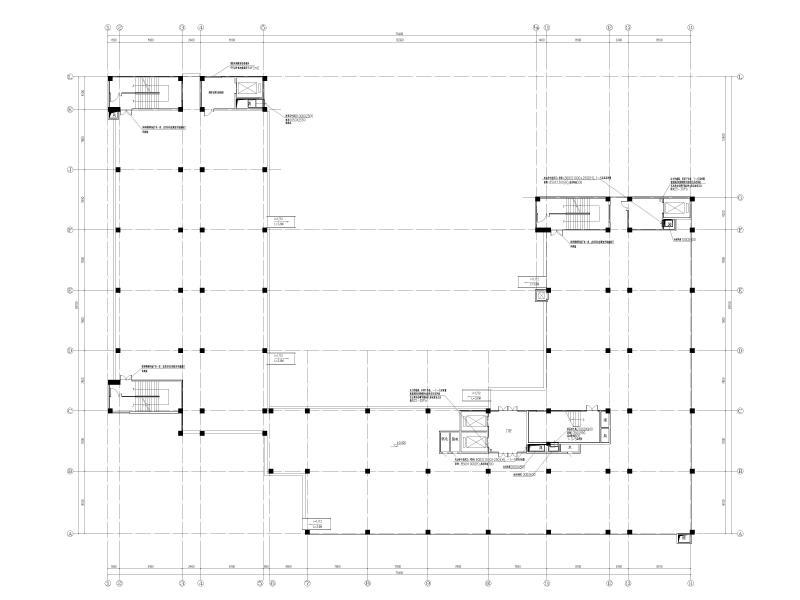

  • 一层通风系统平面图
    一层通风系统平面图
以上是部分截图,请下载附件后查看完整高清内容
