20层公租房2#、3#结构cad

  • 建筑类别:住宅,办公,商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:20层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙,其他结构
  • 基础形式 :条形基础,独立基础,筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 地下室功能:车库
  • 参考图纸:30张
  • 设计年代:近代
该附件为:-2+20层 部分框支剪力墙结构 公租房 结构施工图 (2020+30p),格式为CAD版本。
一、项目概要:
建筑高度62.9m;地上主楼层数20层,地下车库2层,地上标准层高3m,-2层4.2m,-1层5.7m,1层5.9m,建筑结构选型为部分框支剪力墙结构,基础类型:独立基础、墙下条基,筏形基础。
二、资料目录:
结构设计总说明1~2,项目危大工程清单,-9.950m标高基础平法施工图,-9.950m标高梁、基顶~-0.50m标高框架柱施工图,基顶~-0.50m标高墙施工图,-0.50m~5.400m标高墙施工图,-0.50m~5.400m标高框架柱施工图,5.400m~8.850m墙柱 结构施工图 ,8.850m~11.850m墙柱 结构施工图 ,11.850m~62.850m、62.850m~屋顶墙柱结构施工图等共计30张。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

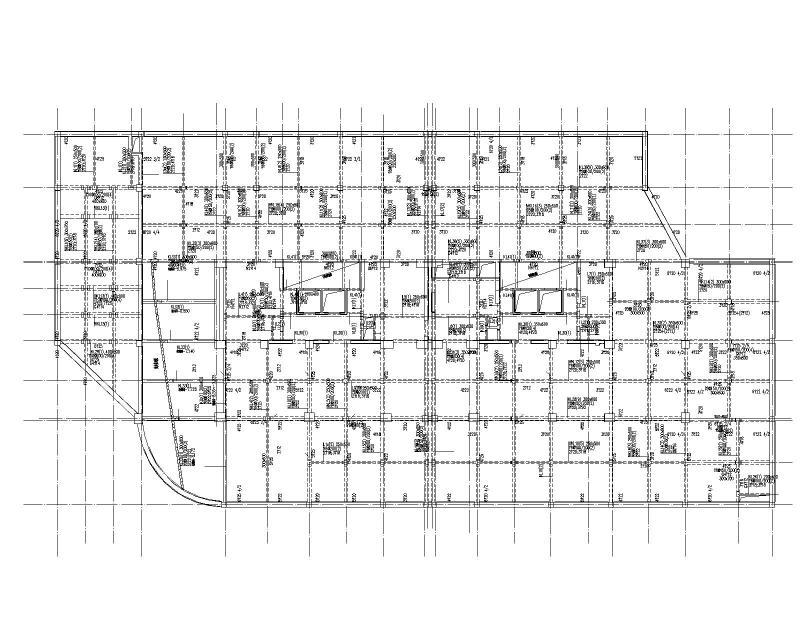

  • 2#3#-5.750m标高梁平法施工图
    2#3#-5.750m标高梁平法施工图

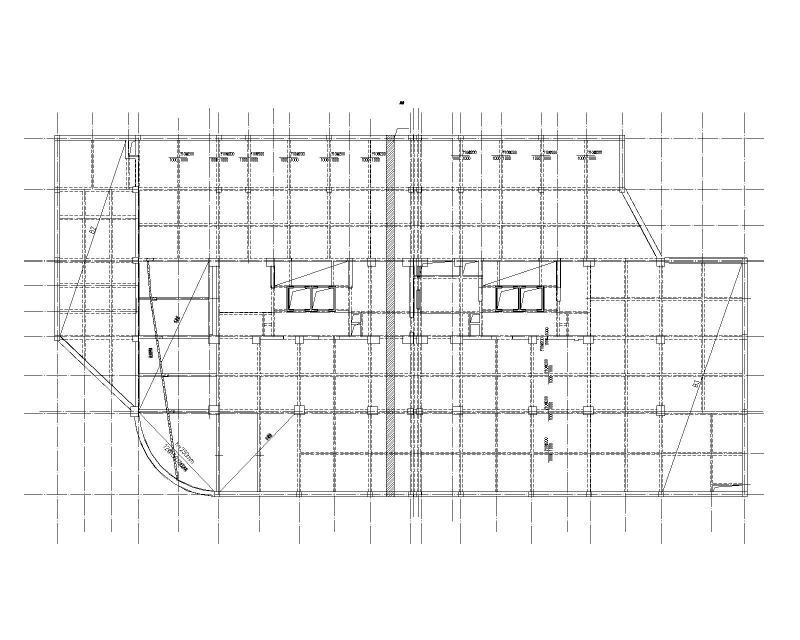

  • 2#3#-5.750m标高板平法施工图
    2#3#-5.750m标高板平法施工图

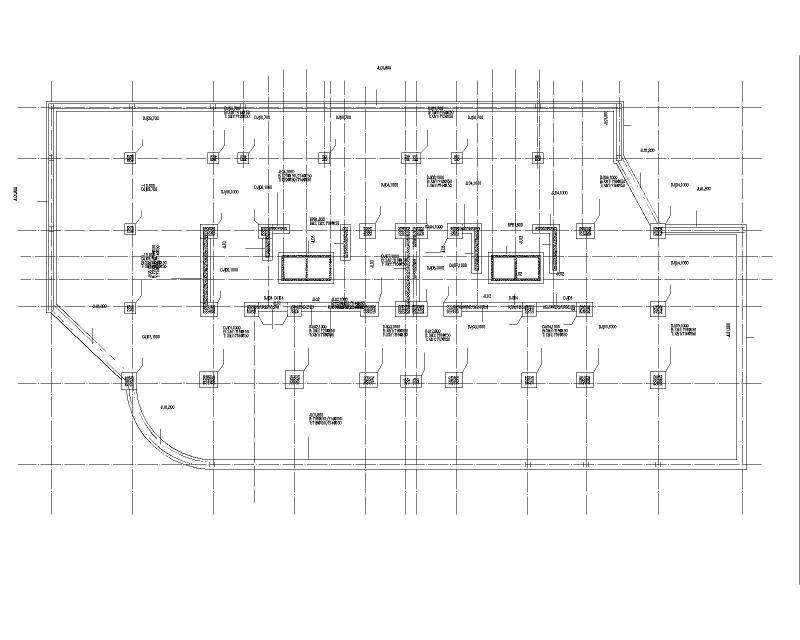

  • 2#3#基顶~-0.50m标高框架柱施工图
    2#3#基顶~-0.50m标高框架柱施工图

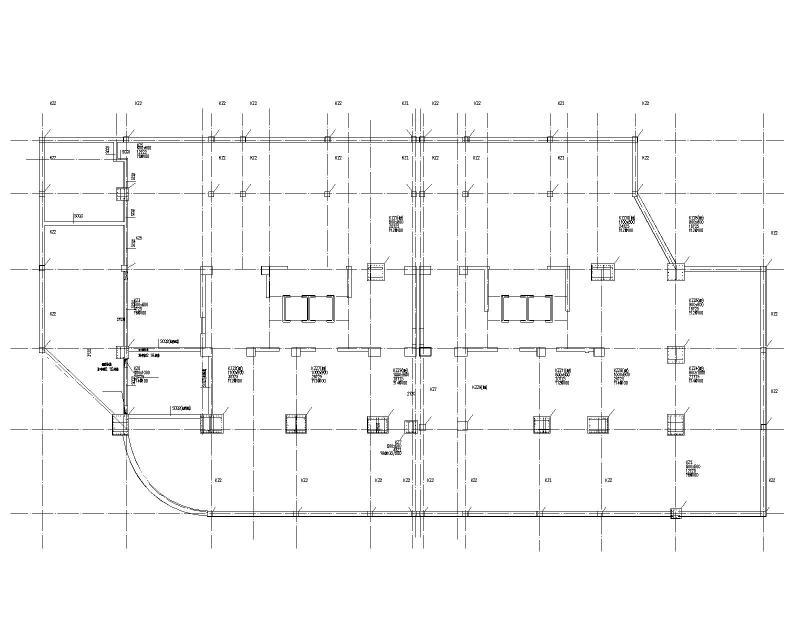

  • 2#3#-9.950m标高梁、板平法施工图
    2#3#-9.950m标高梁、板平法施工图

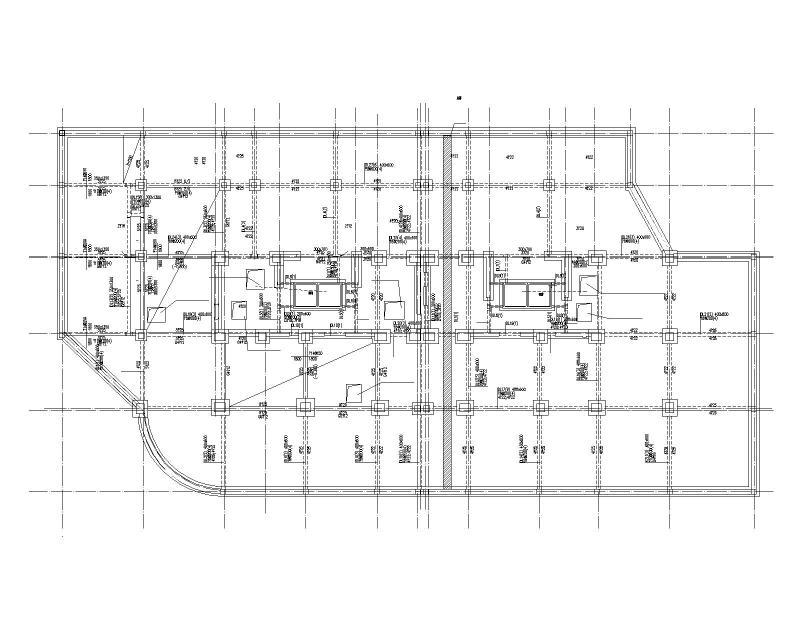

  • 2#3#-9.950m标高基础平法施工图
    2#3#-9.950m标高基础平法施工图
  • 2#3#5.400m标高梁平法施工图(X向)
    2#3#5.400m标高梁平法施工图(X向)
以上是部分截图,请下载附件后查看完整高清内容
