3层医院项目妇幼综合楼后勤楼给排水施工图纸cad平面图及系统图

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:945.84平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):40
  • 大样节点:卫生间
  • 项目所在地:贵州
设计总说明:
1、项目概要:该项目为 医院项目妇幼综合楼后勤楼 给排水施工图 ; 后勤楼建筑底面积:945.84平方米 ;建筑层数:3层;建筑高度:12.300米;体积:11633.83立方米;
2、火灾危险等级判定:按照规范要求设置室内外消火栓系统、自动喷淋系统、气体灭火系统、灭火器系统 ;
3、甲方提供当地水源数量:一路供水;
4、抗震设防烈度:6度抗震设防。
5、依据国家现行规范要求,该项目(子项)设计系统有:给水系统、排水系统、雨水系统、灭火器布置、室外消火栓系统、室内消火栓系统、喷淋系统、气体灭火系统。
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

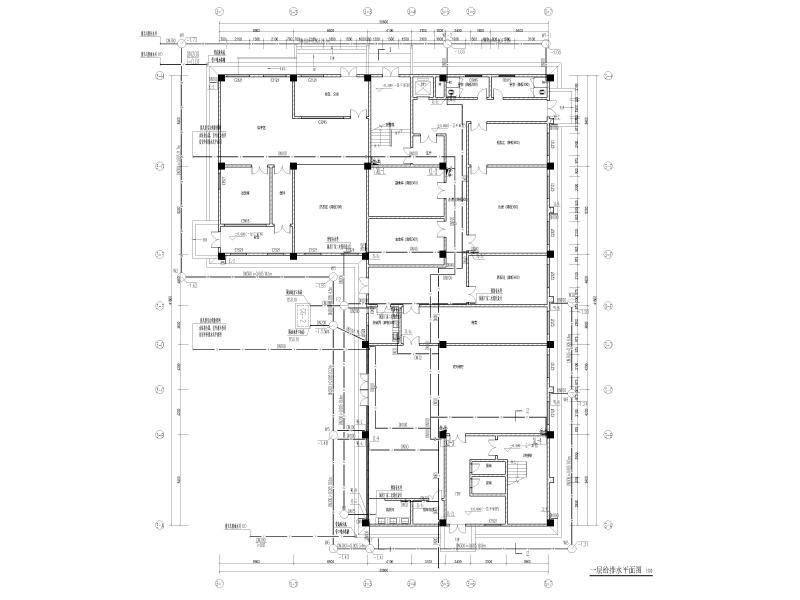

  • 一层给排水平面图
    一层给排水平面图

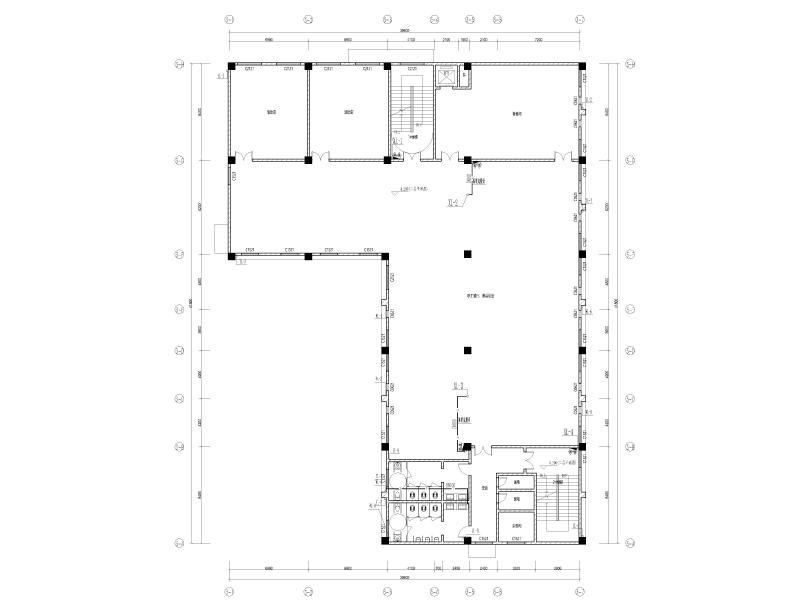

  • 二层给排水平面图
    二层给排水平面图

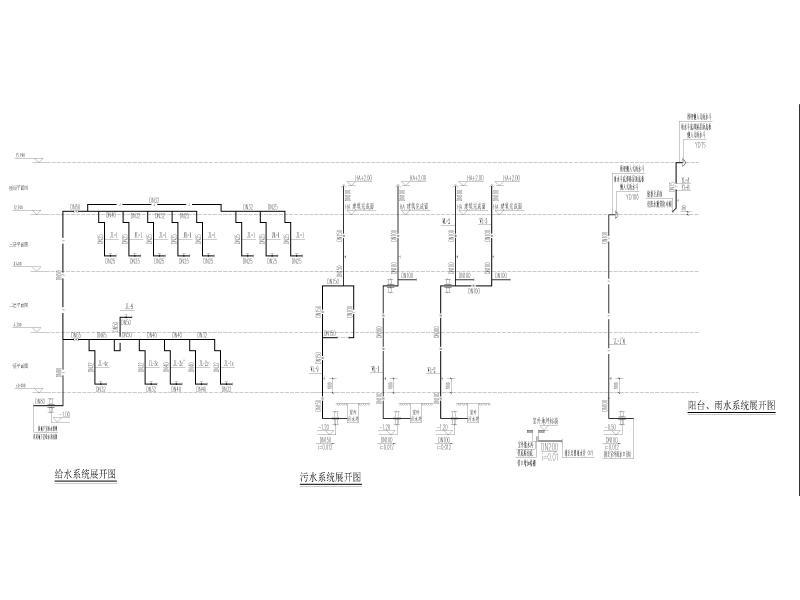

  • 给排水系统图
    给排水系统图
以上是部分截图,请下载附件后查看完整高清内容
