影视城南大桥CAD施工图纸.dwg

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

（二）、技术标准 　　? 设计荷载：城市-A级。 　　? 设计行车速度：80公里/小时。 　　? 桥面宽度：1.5米（人行道） 14.0米（行车道） 1.5米（人行道）, 全宽17.0米。 　　? 设计控制水位：最高蓄水位127.0m。 　　? 通航等级：考虑游船通过，按净宽20米、净高3.5米设计。 　　? 地震烈度：根据国家建设部、国家地震局颁布的《中国地震动参数区划图》(GB18306-2001)，本桥地震动峰值加速度分区属于0.05g(相当于原地震基本烈度Ⅶ度)，根据有关规定本桥按Ⅷ度设防。 　　? 纵坡：最大纵坡：-2.0%。 　　? 横坡：双向坡：1.5% 。

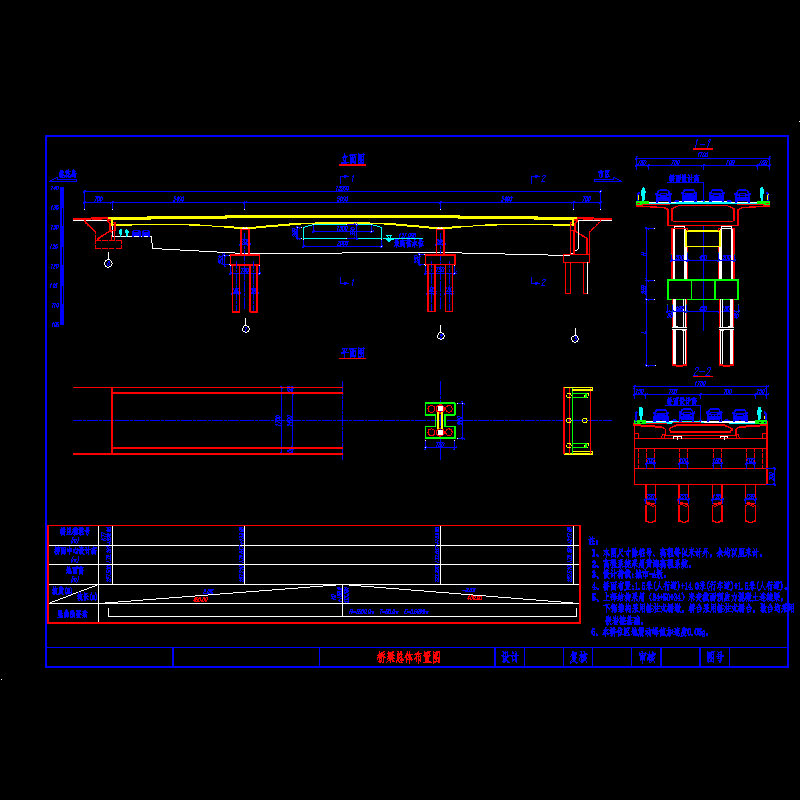

003-总体布置图.dwg

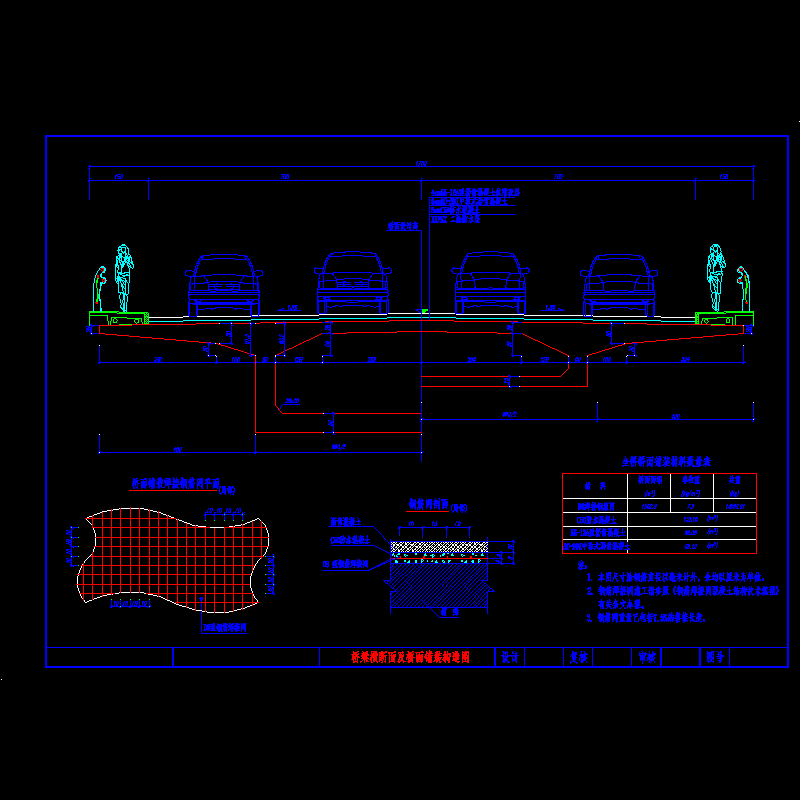

004-桥梁横断面及桥面铺装构造图.dwg

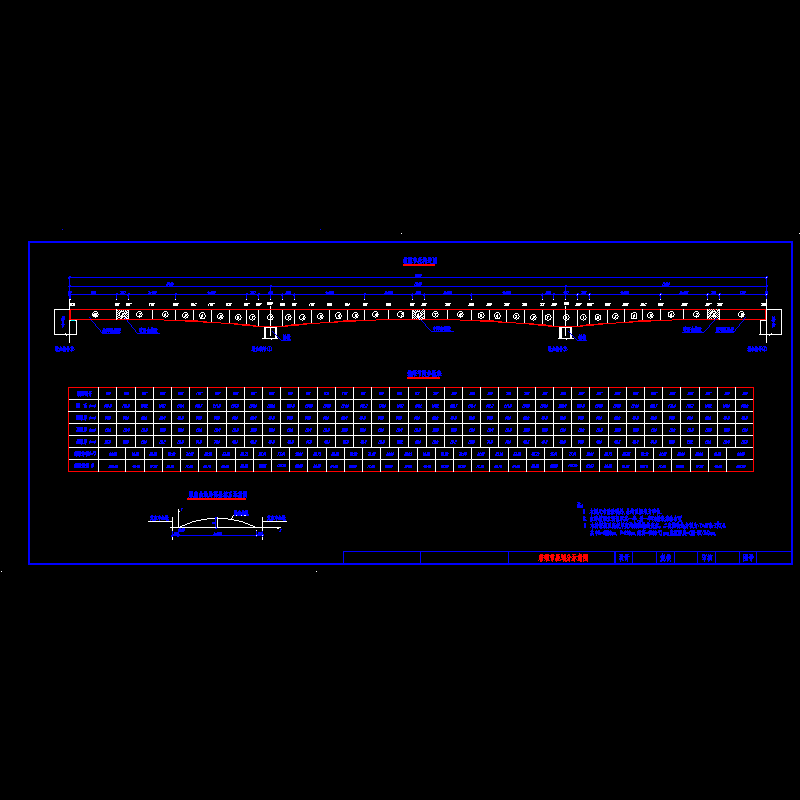

005-箱梁节段划分示意图.dwg

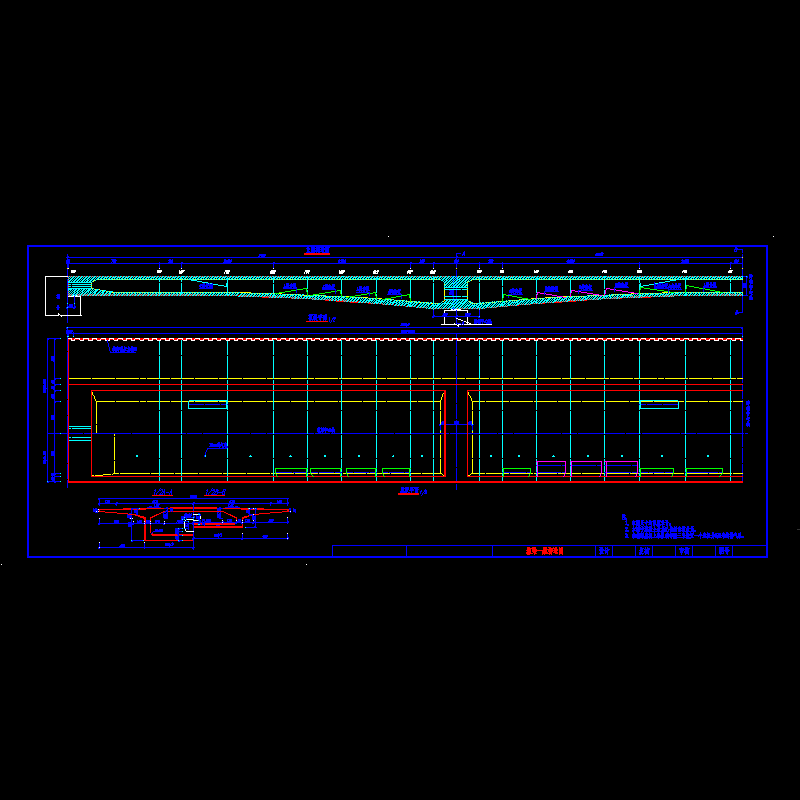

006-箱梁一般构造图.dwg

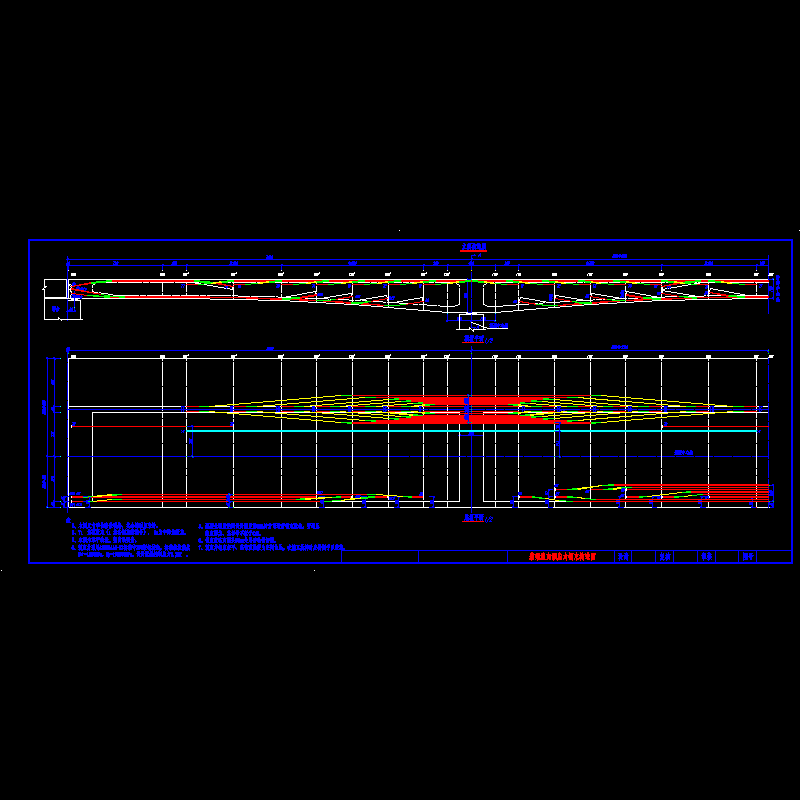

007-箱梁预应力构造图.dwg

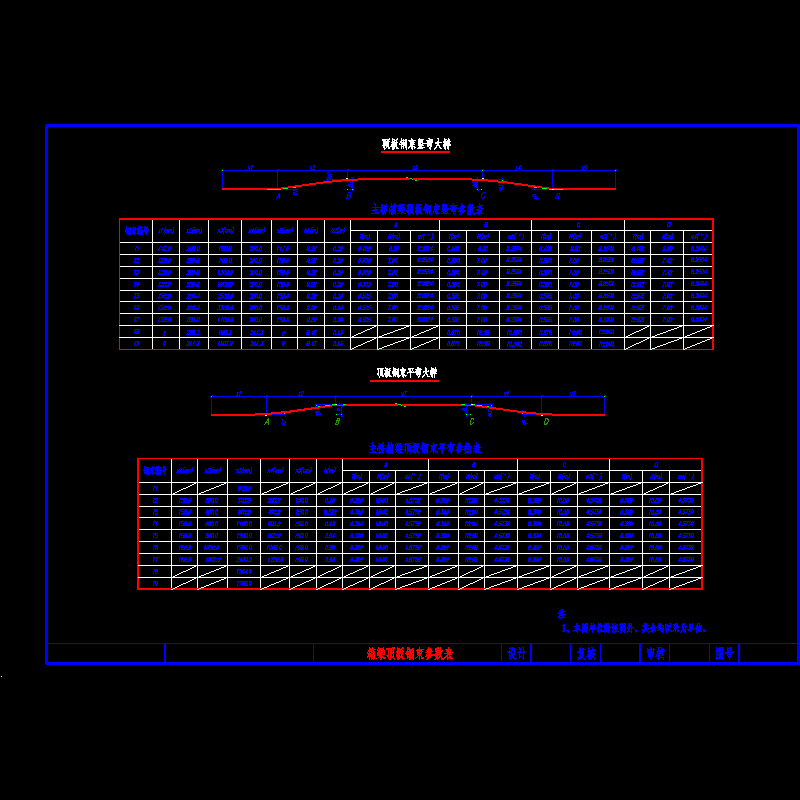

008-主桥箱梁顶板钢束参数表.dwg

009-主桥箱梁中跨底板纵向钢束参数表.dwg

010-主桥箱梁边跨底板纵向钢束参数表.dwg

011-主桥箱梁纵向钢束材料数量表.dwg

012-箱梁横断面预应力构造图（一）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
