生态园道路排水CAD施工图纸（给水污水雨水）.dwg

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计依据：《埋地塑料排水管道工程技术规程》 (CJJ143-2010)；《室外排水设计规范》(2011年版) (GB50014-2006) 　　该项目布置给水管管径DN300，位于道路南侧车行道下。在地块适当位置预留给水支管，管径为DN200。给水管道工作压力为0.4MPa。管径DN400以下采用闸阀。给水管采用大开挖施工。一般管材与接口段采用离心铸造球墨铸铁管及配件，采用承插接口连接；小于10°的转角可采用借转。大于10°的转角，采用所选管材的标准弯头，并且在弯头转角处设置支墩。消火栓采用防撞型。DN300管道采用地面操作砖砌圆形立式闸阀井。给水管道在水平、竖向弯头、三通处应设置管道支墩。给水管道安装完毕后，需按验收规范要求做水压试验，球墨铸铁管试验压力应不小于0.8MPa。 　　…… 　　采用管径DN400采用Φ1000mm圆形砖砌雨水检查井(盖板式)。雨水口采用偏沟式雨水口，落底30cm。雨水口连接管管径均为DN300，坡度1％。布置在车行道下的雨水口连接管最小覆土为70cm，人行道及绿化带下最小覆土为60cm。污水与雨水管道竖向交叉处设置交叉井。 　　…… 　　污水开挖施工段采用Ф1000mm圆形混凝土污水检查井。井盖和井座采用钢纤维砼材料。检查井井盖均采用双层井盖，Φ700mm子盖采用玻璃纤维增强塑料，采用分离式安装。 　　…… 　　共计14张，设计于2015年

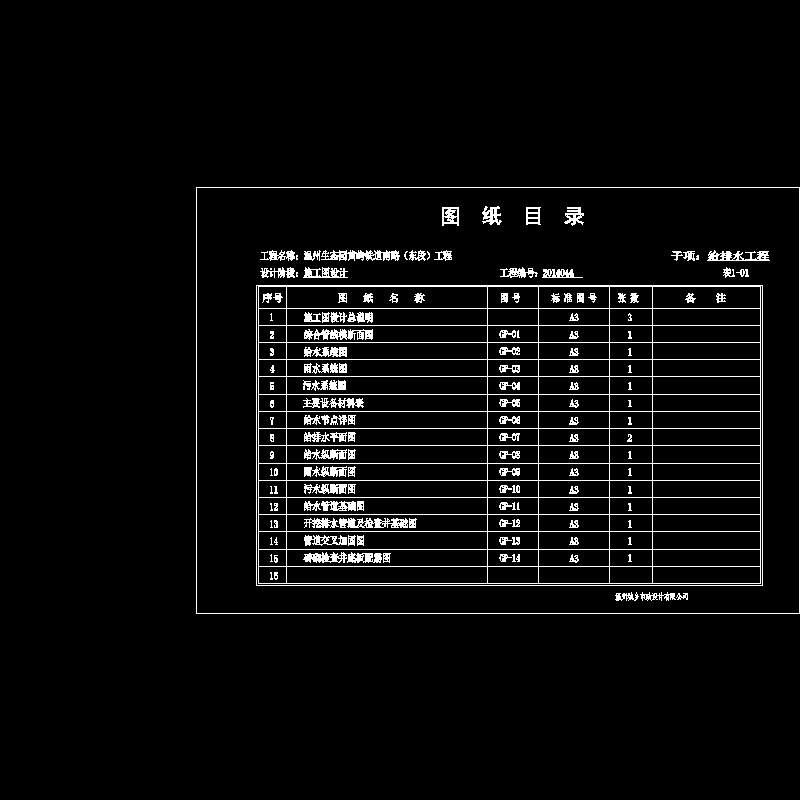

图纸目录-铁道路.dwg

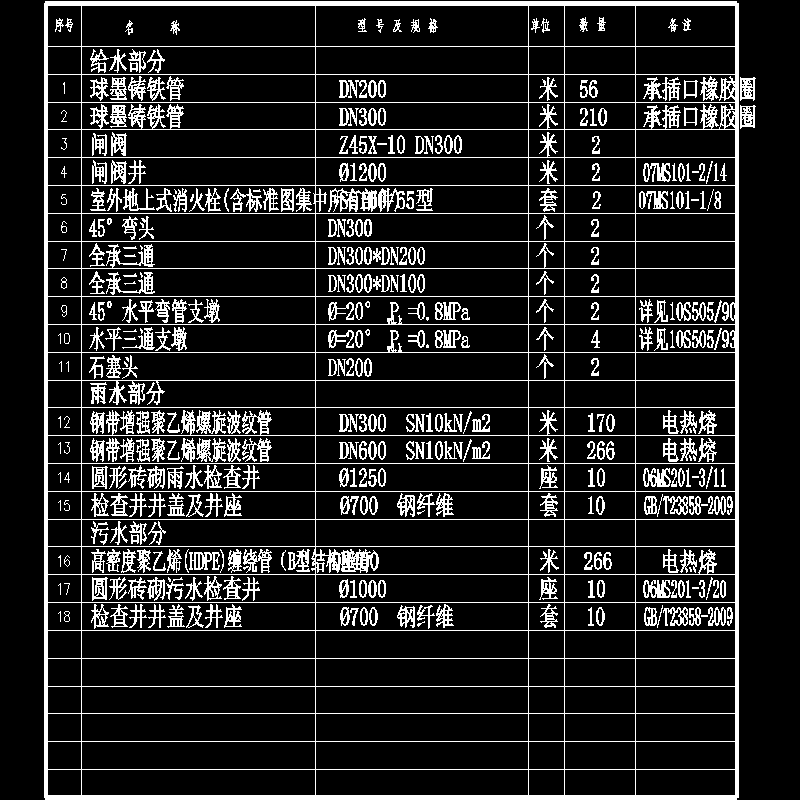

铁道南路-给排水材料表.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
