住宅小区采暖室外管网设计cad施工图纸_双螺旋焊接钢管

0 主题	0 帖子	878 积分

Rank: 8 Rank: 8

发表于 2020-10-6 13:13:28 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

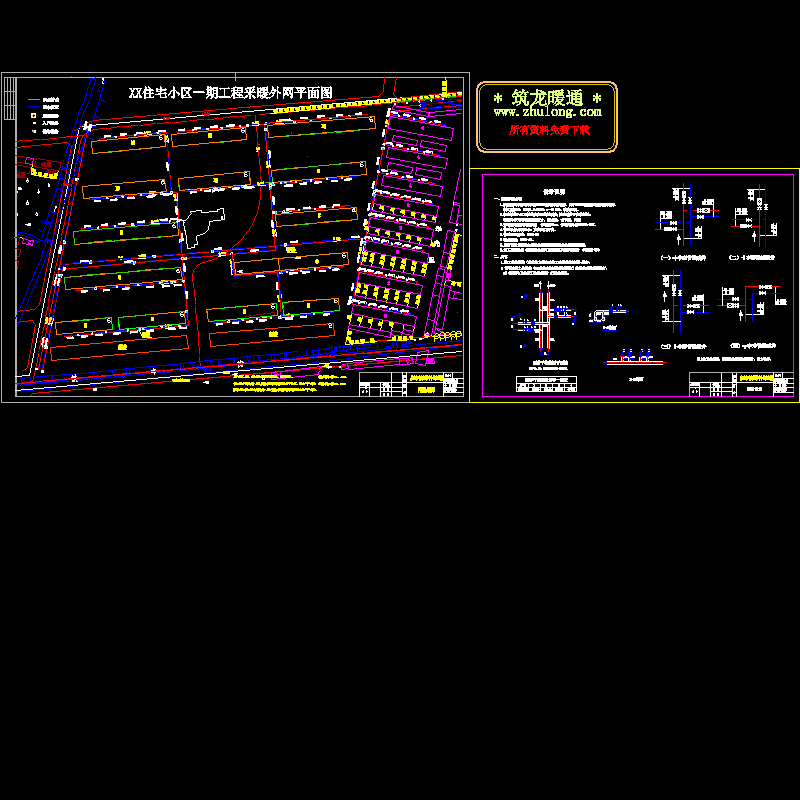

附件详情该附件为XX住宅小区一期工程采暖外网图纸，采暖供回水管道不大于DN150采用无缝钢管，大于DN150采用双螺旋焊接钢管，聚氨脂保温，埋深1.2m左右，i＝0.003，坡向如图。伸缩器采用波纹补偿器，伸缩量90mm。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

192.61 KB
