南北走向400米次干道新建雨污水管道工程设计cad图纸

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

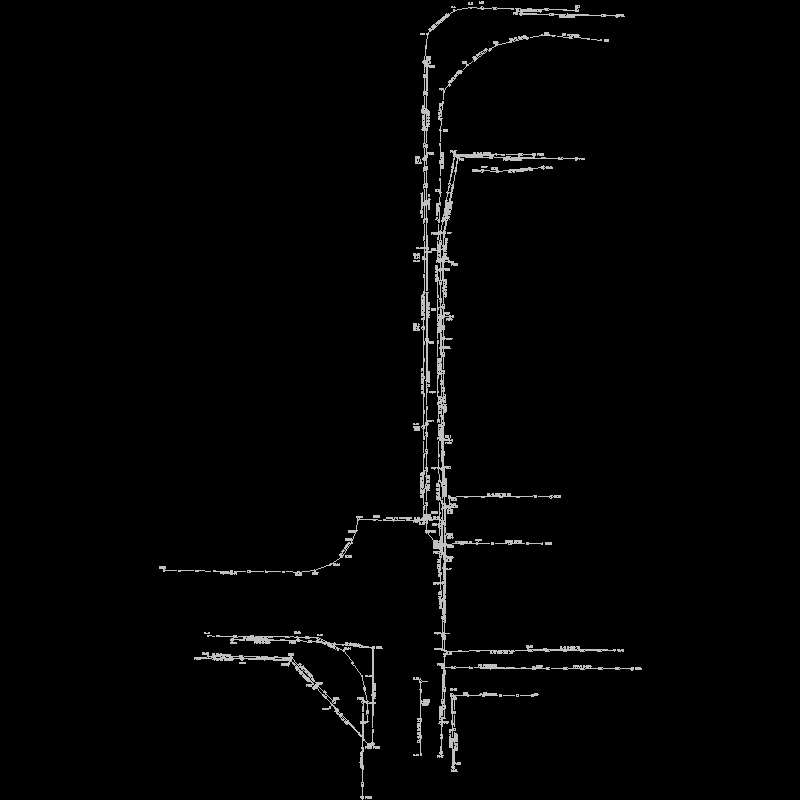

项目概要： 　　 本次道路为南北走向，道路全长约400米。道路标准路幅分配为： 　　 5.0m（人行道） 8.0m（车行道） 8.0m（车行道） 5.0m（人行道）=26m 　　 结合道路的修建，新建雨、污水管道，确保工程范围内的雨、污水分流。 　　 雨水管道的改造充分考虑该流域地形特点，保持原有雨水系统排水畅通。污水管道的设计与主城排水盘溪流域三级管网方案相吻合，人均综合污水量为420 l/cap.d，结合规划人口密度，单位面积污水流量按200m3/d.hm2 。共32张CAD设计图。

dxt.dwg

xzgw.dwg

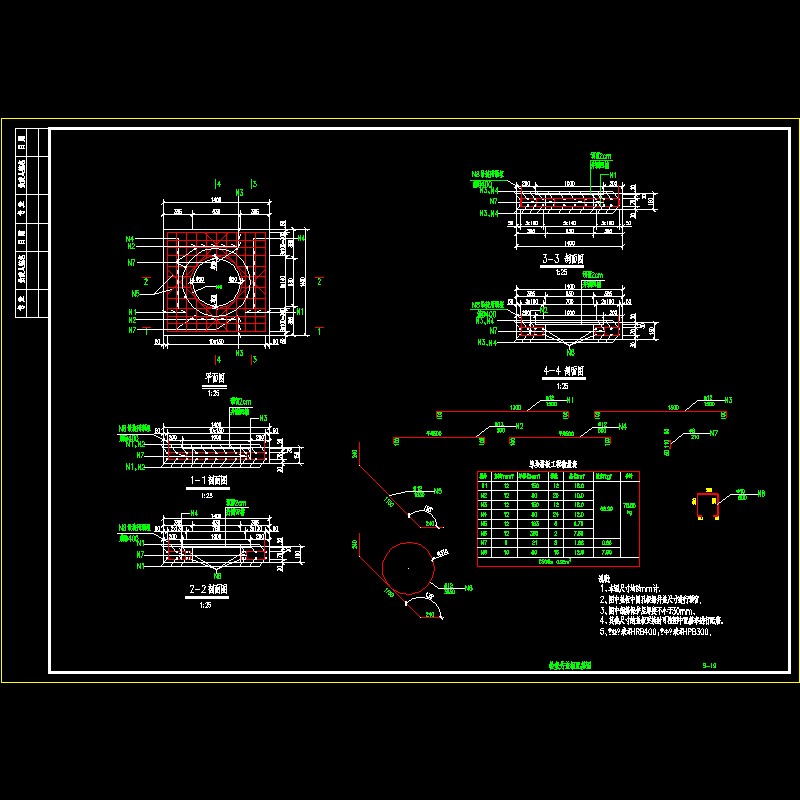

08 检查井盖板配筋图修改后.dwg

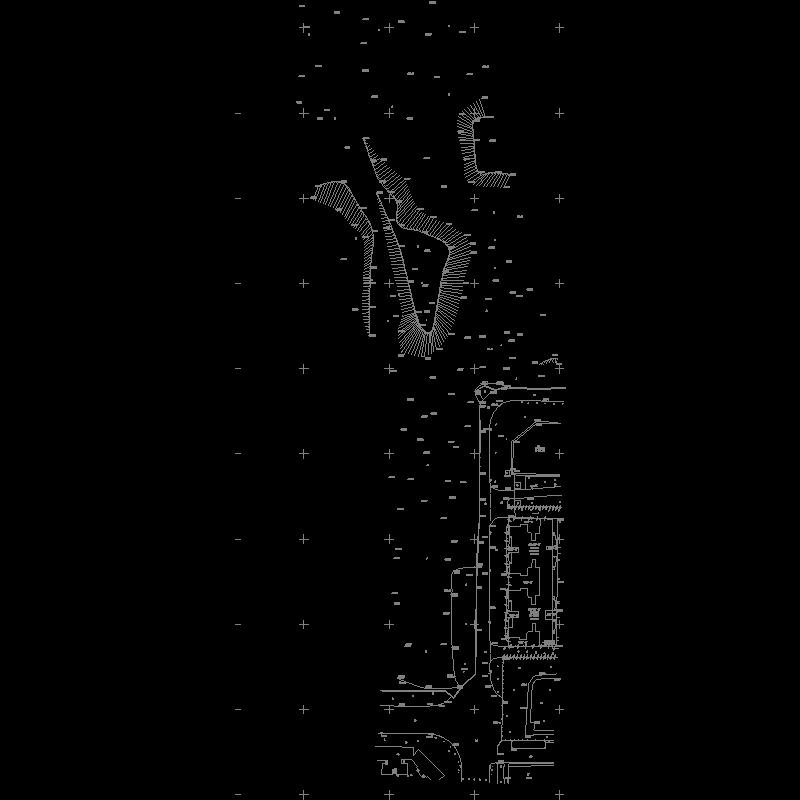

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
