设计方案： 主桥上部采用1-40米下承式简支钢桁梁，有分离式的双幅桥梁组成。 主桁采用带竖杆的三角形腹杆体系，节间长度5m，主桁高度8m，高跨比为1/5。两片主桁中心距采用13.75m，宽跨比为1/2.91，桥面行车道宽度12.0m。 主桥桥墩采用短悬臂墩，底部墩身横断面尺寸为400×200cm4。引桥桥墩为带盖梁的双柱式桥墩，墩柱直径1.3米，钻孔桩基直径为1.5米。两桥台均为肋板式桥台，桥台钻孔桩基直径为1.2米。桩基均按摩擦桩设计。 ...... 技术标准： 1、汽车荷载：公路—Ⅰ级； 2、设计车速：120Km／ｈ； 3、路线纵坡：不大于2%； 4、地震动峰值加速度值：0.05g，（基本烈度Ⅶ度）； 5、桥上护栏：引桥采用波形梁护拦或流线型外包式防撞护栏，主桥采用钢护栏，共73张CAD设计图。

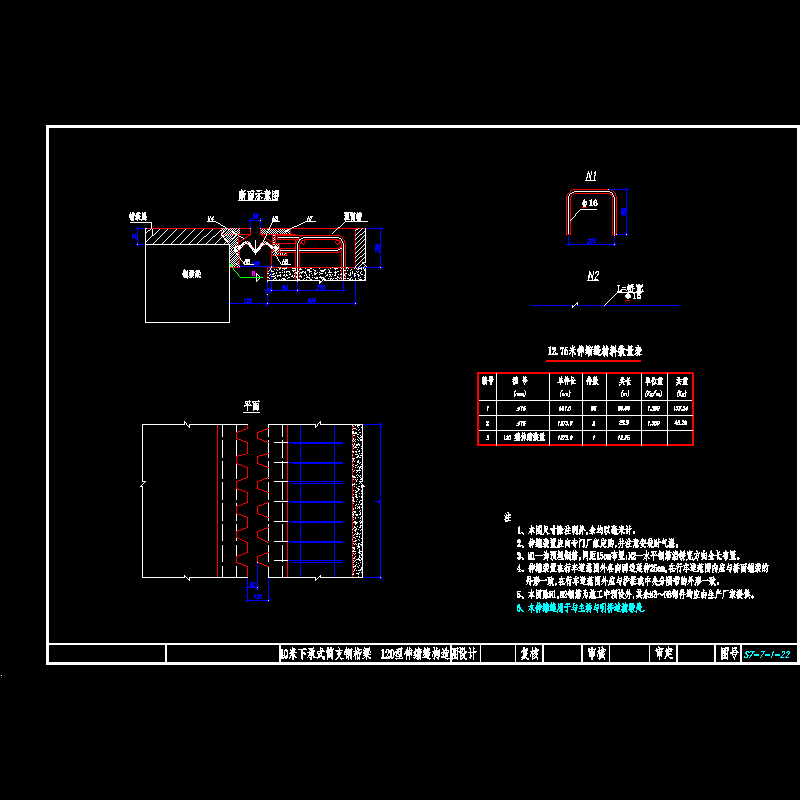

120型伸缩装置.dwg

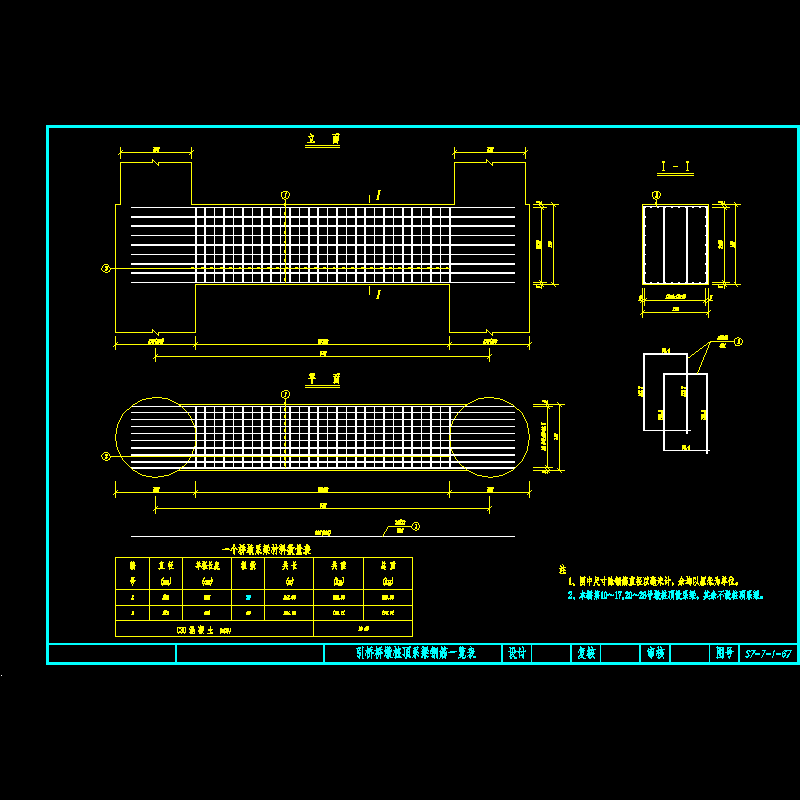

15-系梁.dwg

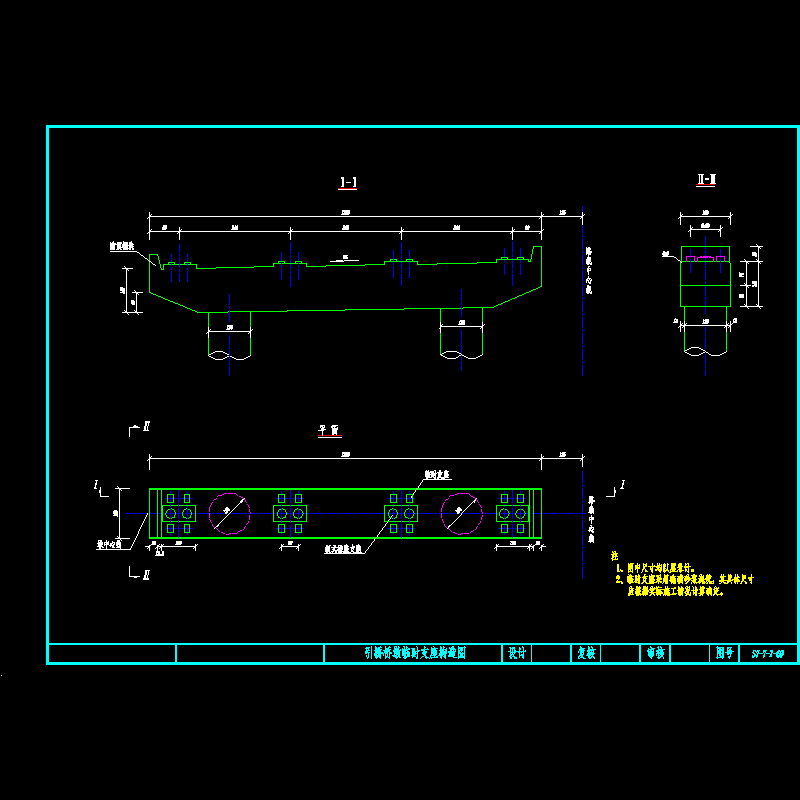

16-临时支座.dwg

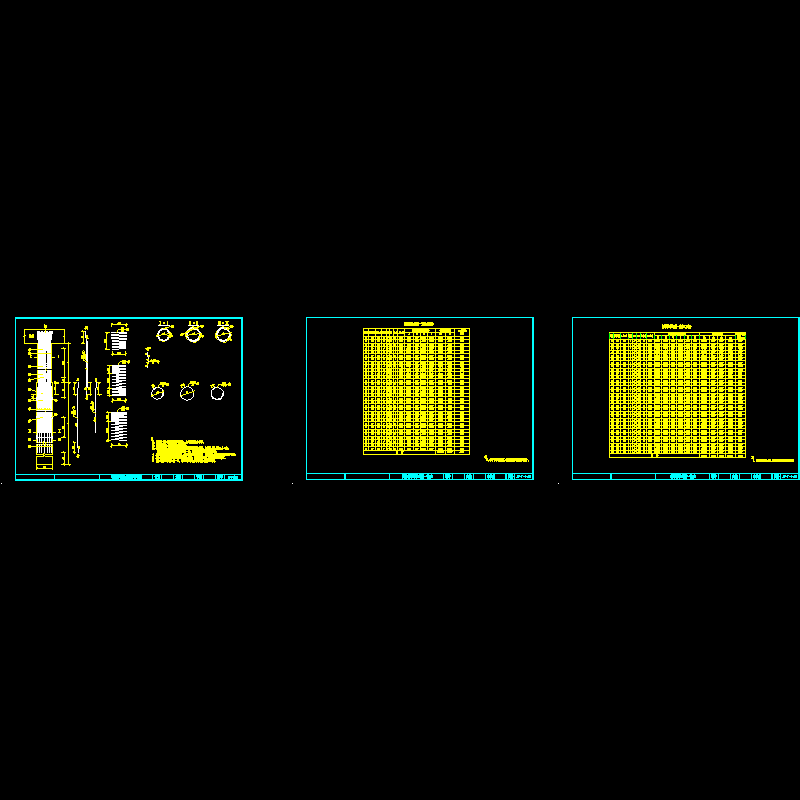

17-桩柱钢筋.dwg

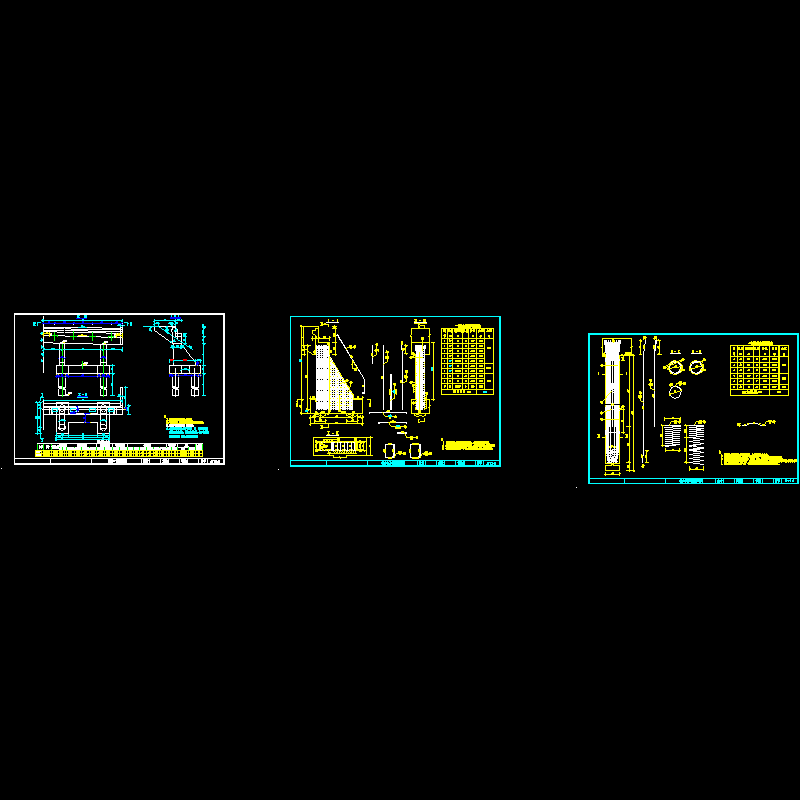

18-桥台.dwg

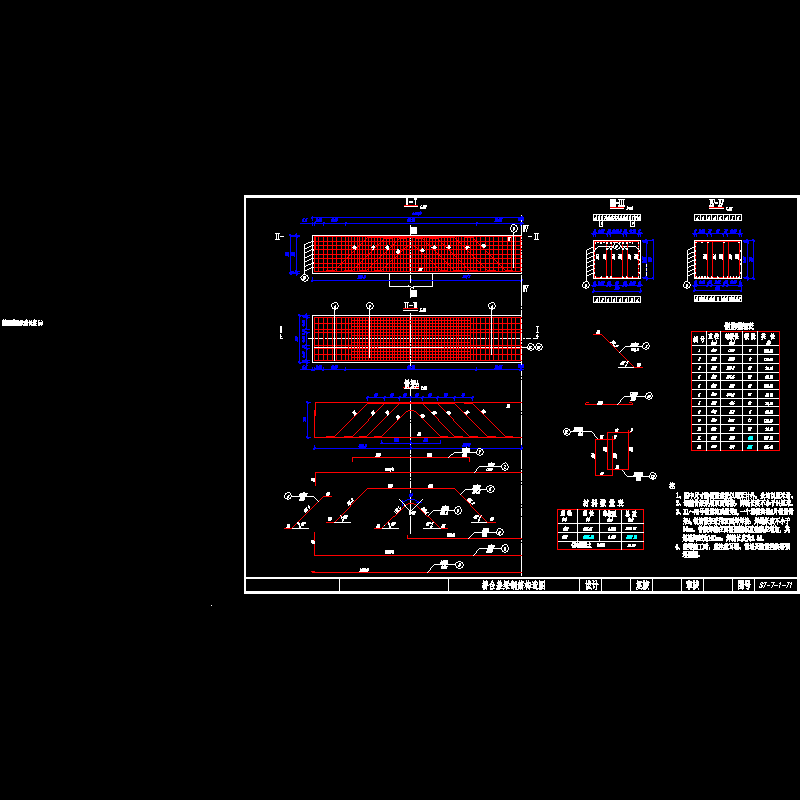

19-桥台盖梁.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
