国内景观喷灌设计CAD施工图纸.dwg

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1.该资料喷灌喷头采用TORO 1550系列,570系列喷头,要求水压不小于0.3MPa.2.绿化给水管采用UPVC给水管,粘接,1550喷头立管为DN32,与干管连接采用铰接.3.快速取水器采用TORO 474-00型,置于10"阀门箱中,连接管均为DN32.4.水池泄水管,溢水管,循环水管及补水管在阀门后采用镀锌钢管,丝扣连接.5.循环水管出口结合湖岸形式沿湖岸布置多个出水口.6.喷灌给水管与小区给水管在洒水井内连接,敷设时应有不小于0.003的坡度坡向洒水井,洒水井内设一个DN20泄水阀门,冬季泄水,原设计洒水井均保留.

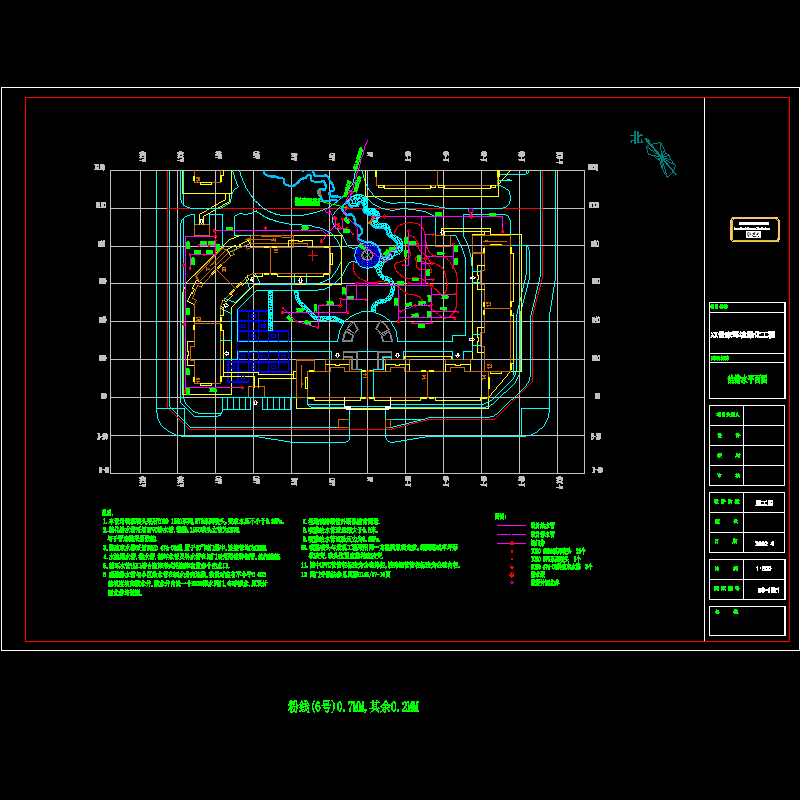

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
