一份一类高层20层金禧汇酒店电气CAD施工图纸（节能设计、总图纸）

fengzhong · 发表于 2020-2-18 09:10:18

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：酒店
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：32936.4平方米
建筑地上层数：20层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：51张
地下室用途：车库,设备用房,其它
负荷等级：一级
项目所在地：福建
强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,电气控制

一、项目概要

该项目为一类高层酒店项目，地下室为机动停车库及设备用房；地上一层～四层为酒店配套用房，其中一层设有店铺及酒店大堂，二层为酒店管理用房,三层为酒店商务服务中心、宴会厅、包厢、厨房,四层为足浴休闲,五层以上为客房。建筑主体高度为70.1米。图纸类型：DWG。

二、设计范围

1、照明、动力配电； 2、防雷、接地；3、火灾自动报警及漏电火灾报警系统； 4、漏电火灾报警系统。

三、负荷分级

一级负荷：消防水泵、消防电梯、防排烟风机、应急照明、消控室电源等消防设备用电；二级负荷：客梯电力、变频生活水泵；宴会厅、餐厅、厨房、康乐设施、门厅及高级客房、主要通道等场所的照明用电、厨房、排污泵、用电；计算机（智能中心用电）、电话、电声和录象设备、新闻摄影用电等设备。三级负荷：除上述一、二级负荷外的其它负荷。

四、图纸展示

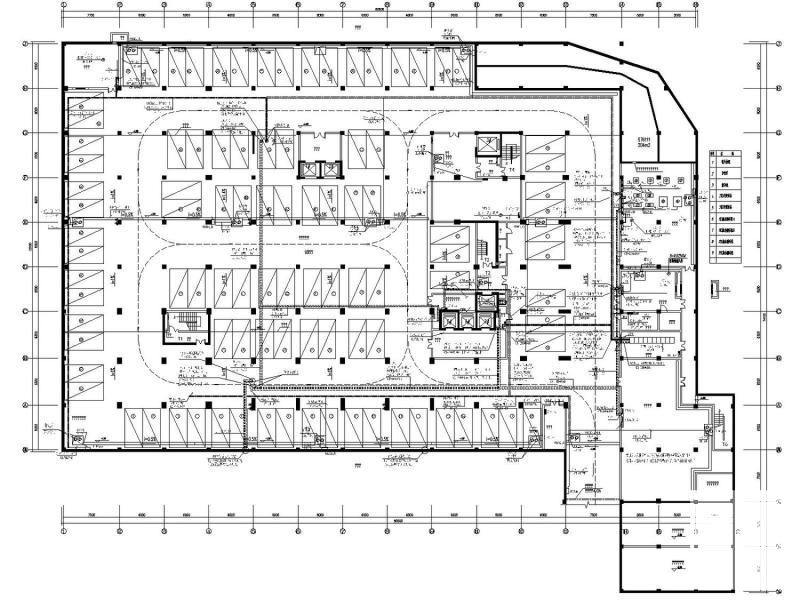

地下室配电平面图

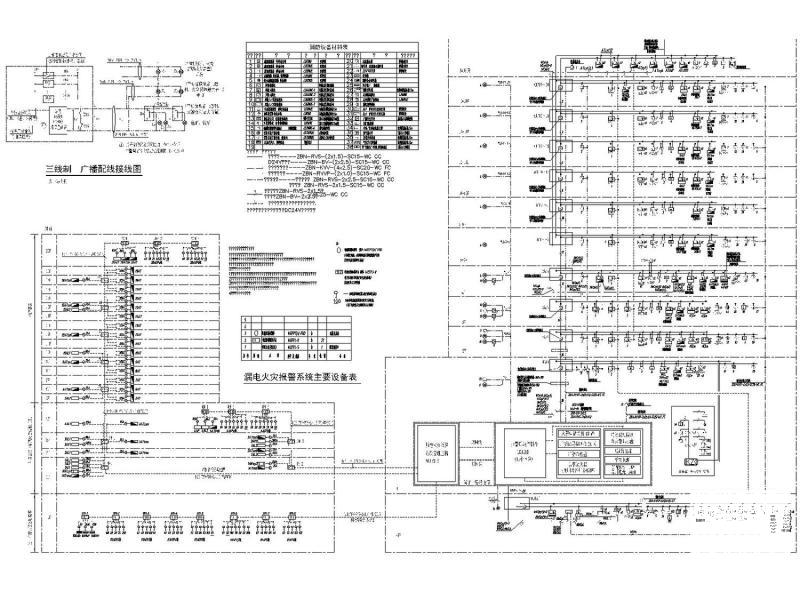

消防控制系统图

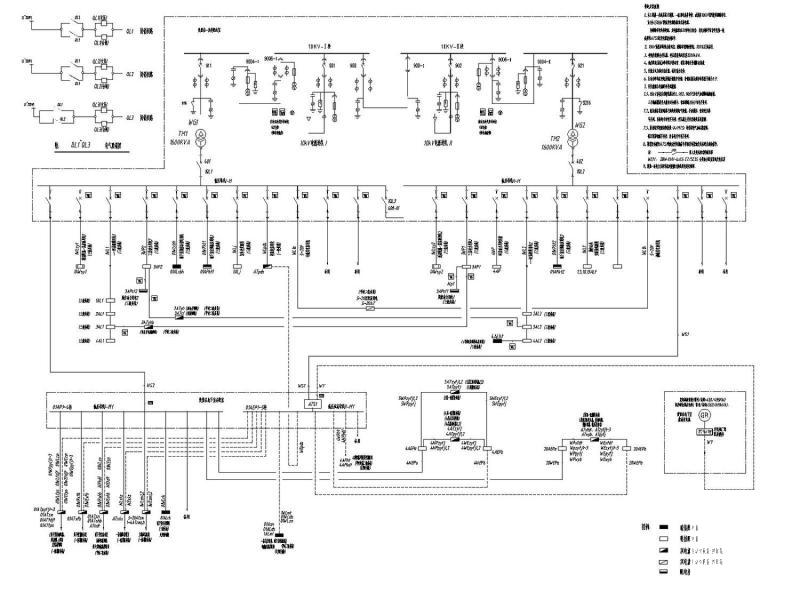

电气主接线图

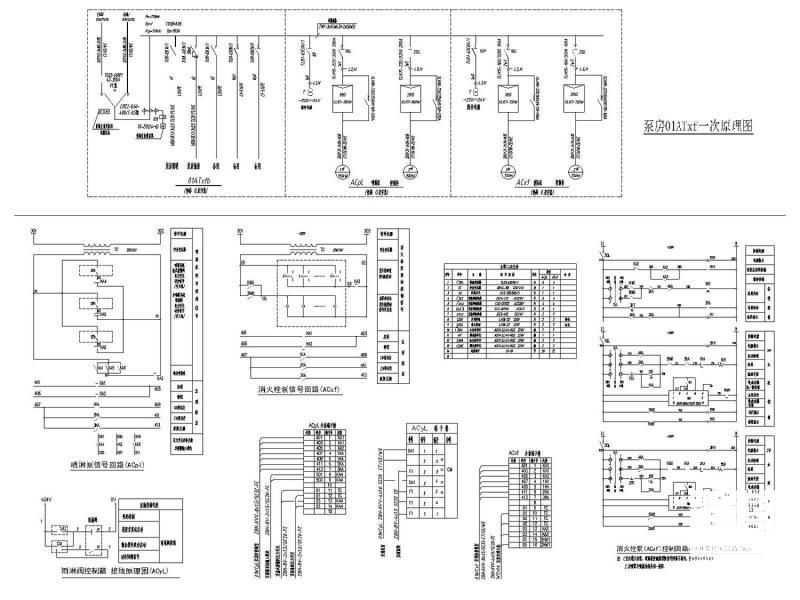

控制原理图

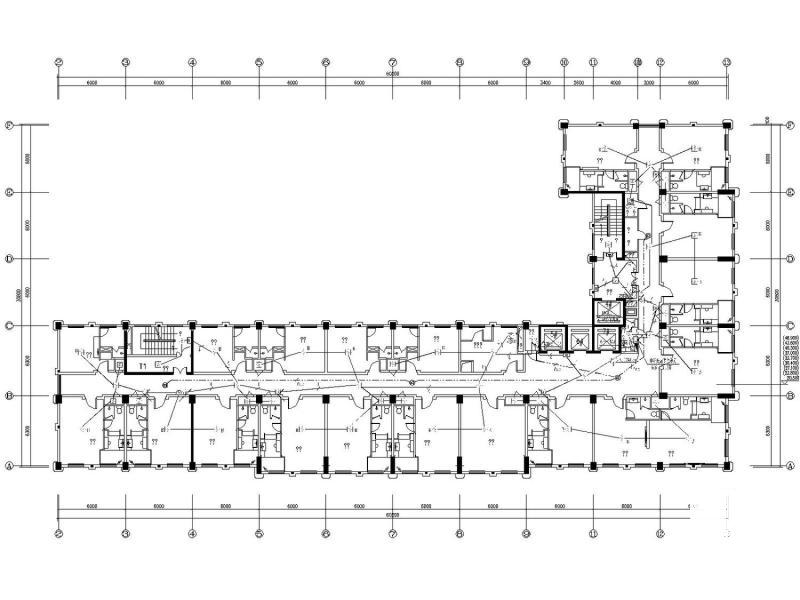

六～十四层消防平面图

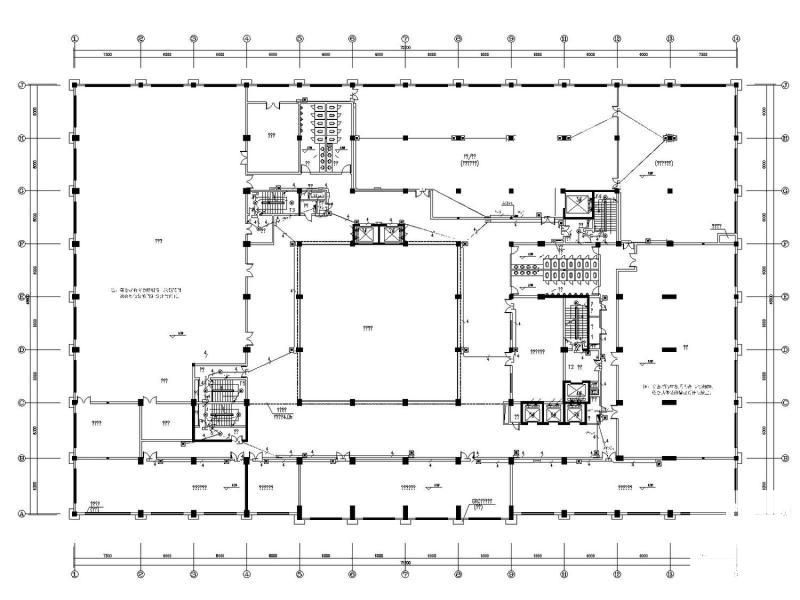

三层照明平面图

消防电梯潜水泵控制原理图
