建筑物为重檐单层歇山,仿明代大式古建筑. 该项目建筑物建筑结构形式采用钢筋混凝土框架结构.坡屋面板均采用钢筋混凝土现浇板.图纸共10张，包括：结构设计总说明、大雄宝殿、露台、金殿基础平布置及基础详图；大雄宝殿、露台、金殿基础详图；大雄宝殿框架柱平法施工图及9.096~14.963梁上柱平法施工图；大雄宝殿框架梁平法施工图；大雄宝殿A-A,B-B剖面及节点详图；大雄宝殿坡屋面及歇山顶板配筋平面图；金殿框架柱平法施工图及坡屋面、歇山顶板配筋平面图；金殿框架梁平法施工图及节点大样。

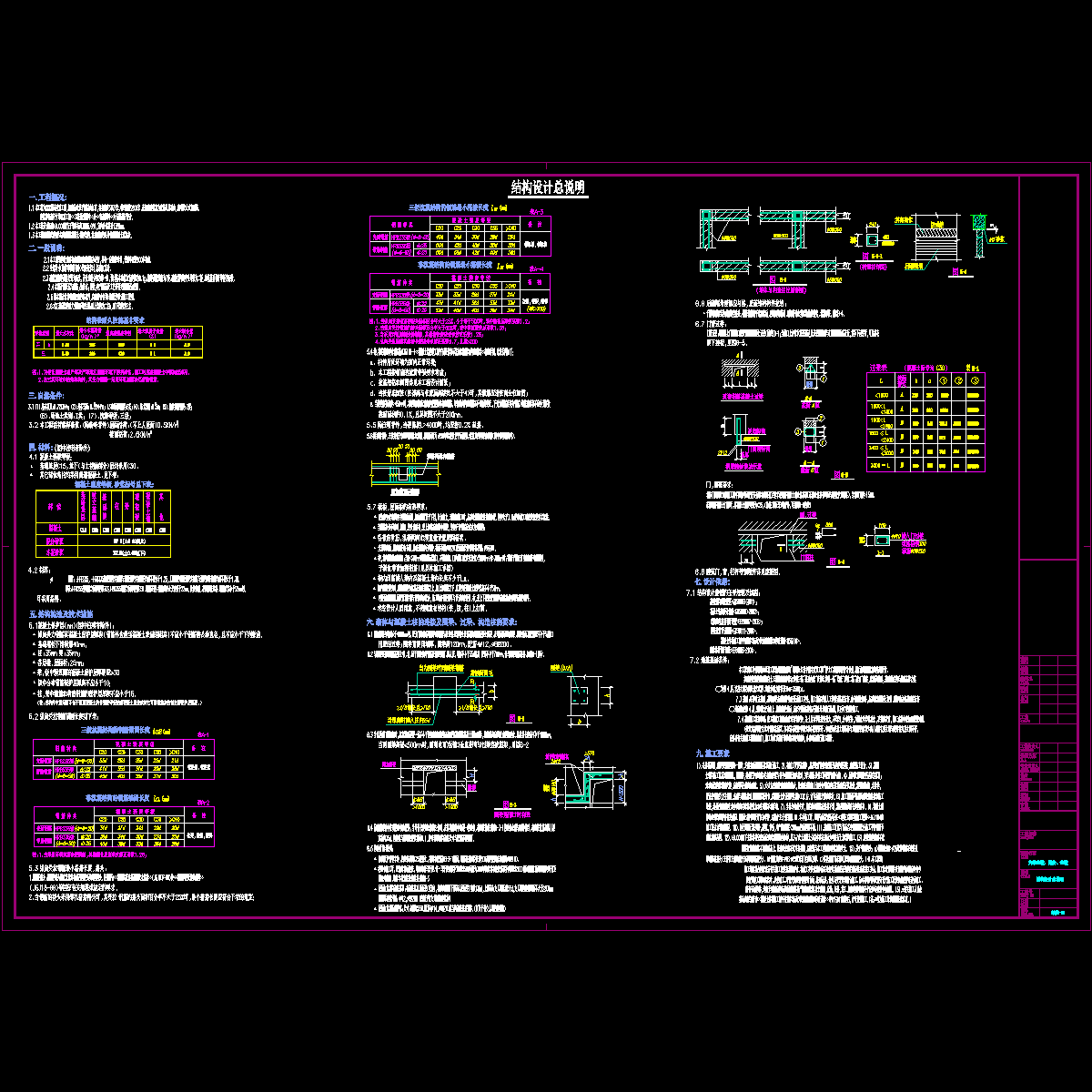

结构设计说明.dwg

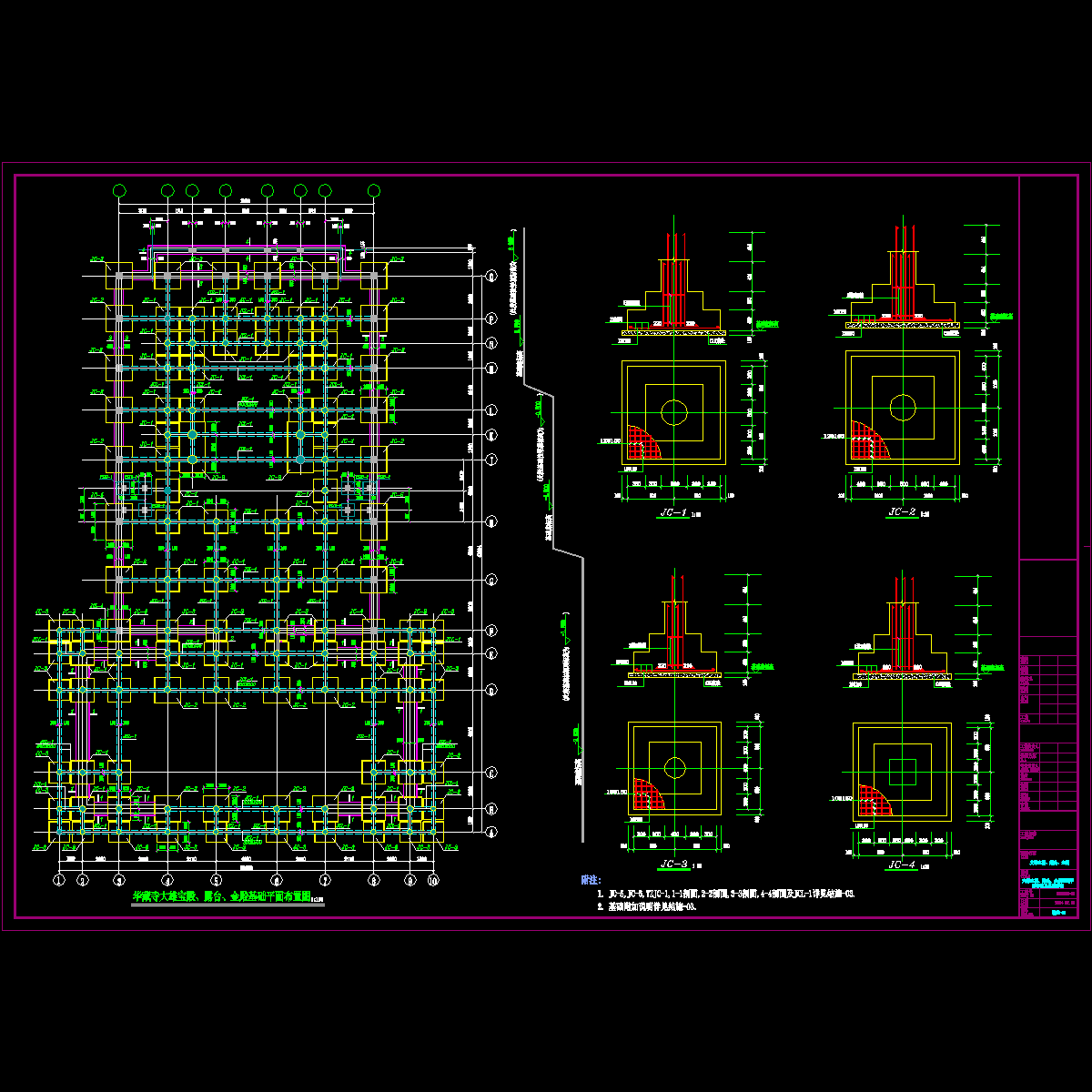

基础面布置及基础详图.dwg

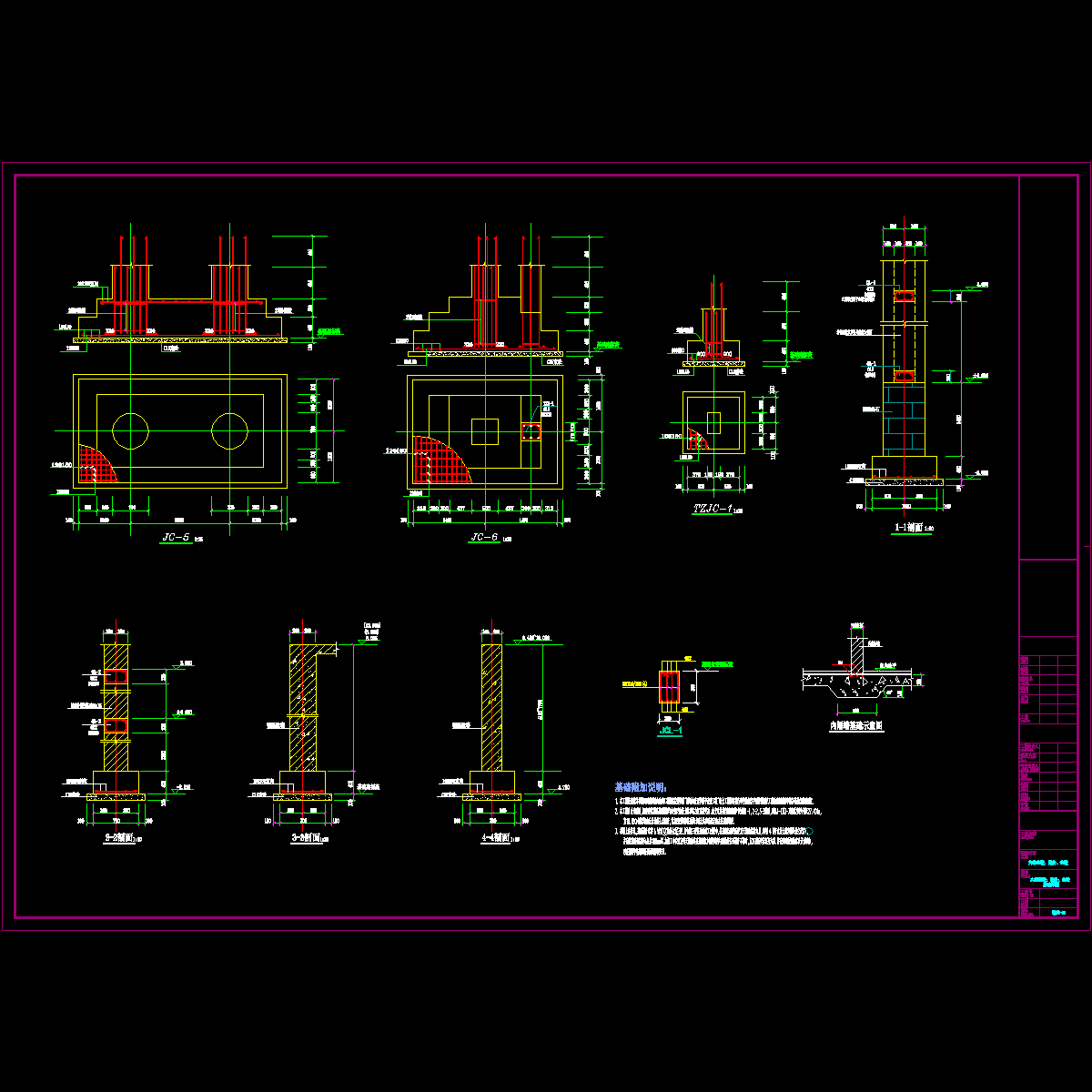

基础详图.dwg

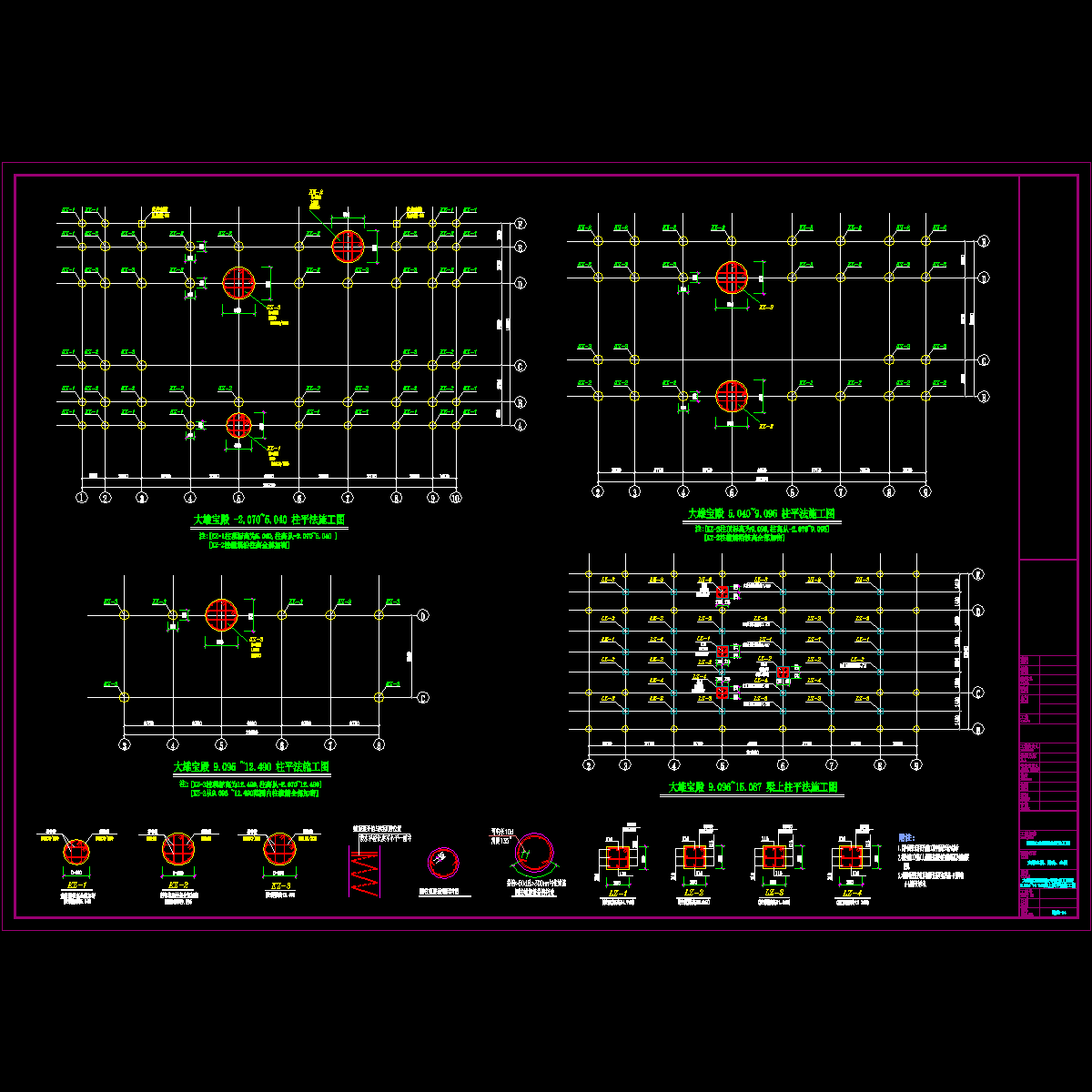

大雄宝殿框架柱平法施工图及9.096~14.963梁上柱平法施工图.dwg

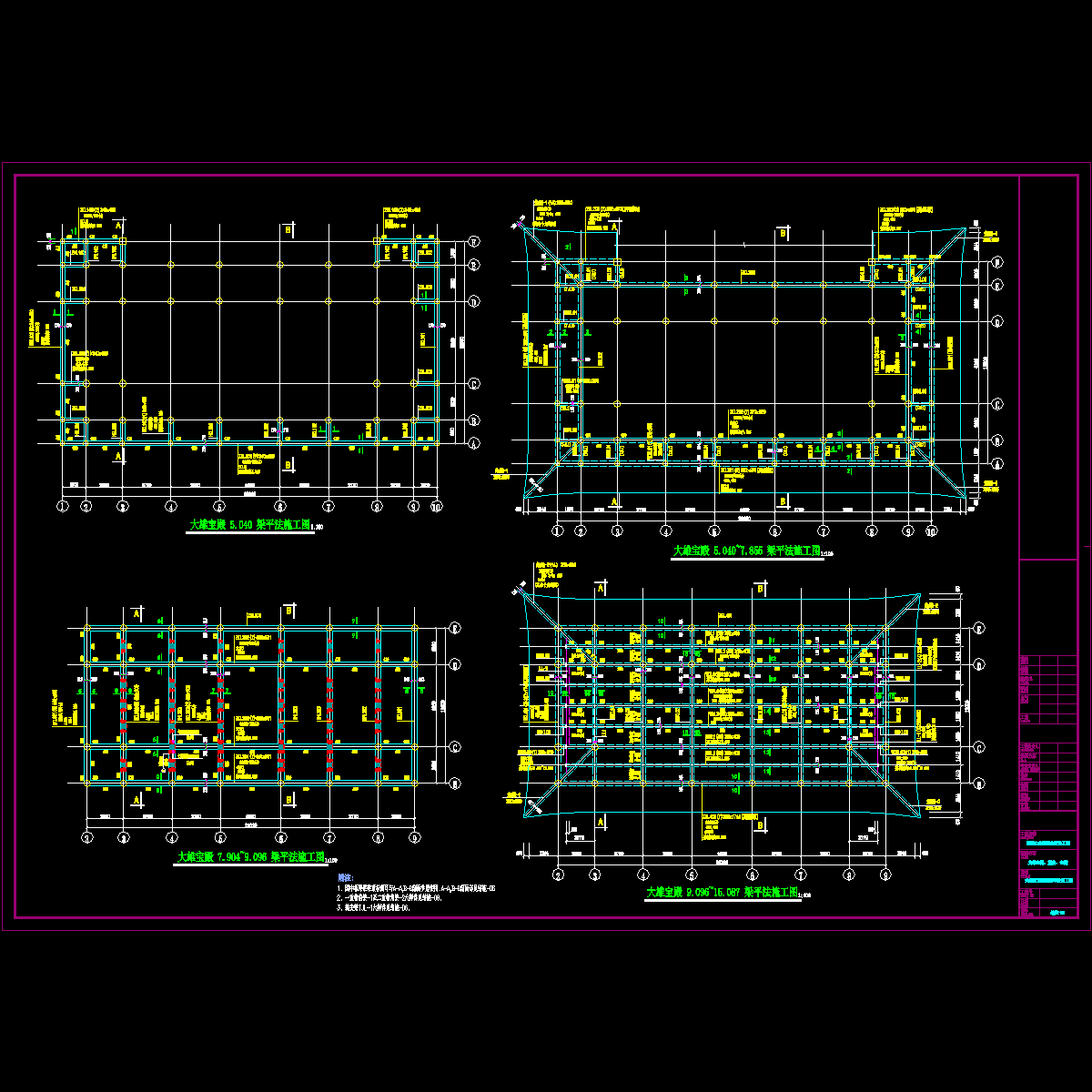

大雄宝殿框架梁平法施工图.dwg

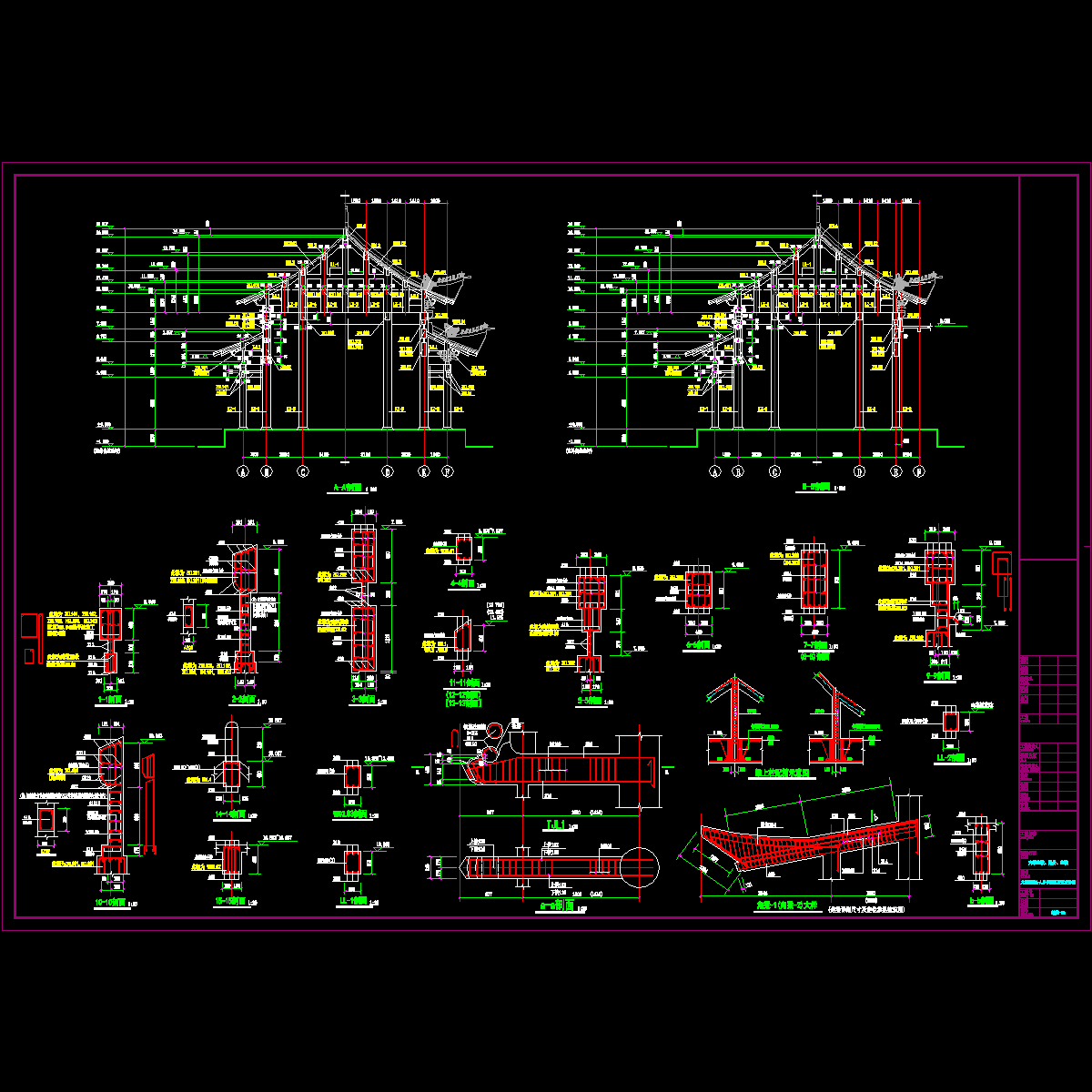

大雄宝殿a-a,b-b剖面及节点详图.dwg
大雄宝殿坡屋面及歇山顶板配筋平面图.dwg
金殿框架柱平法施工图及坡屋面、歇山顶板配筋平面图.dwg
金殿框架梁平法施工图及节点大样.dwg
图纸目录.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
