煤炭集团配套热电工程电气CAD施工图纸168张

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 参考图纸：168张
• 设计年代：近代
• 节点大样：线管,电缆,其它
• 负荷等级：二级
• 项目所在地：山西
• 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
• 弱电设计：综合布线系统,其它

附件详情

• 1、电气设计说明
• 2、照明系统图
• 3、动力系统图
• 4、空调配电系统图
• 5、综合布线设计说明及系统图
• 6、 弱电平面图
• 7、 照明平面图
• 8、基础接地平面图
• 9、屋顶 防雷平面图
• 10、10KV开关站Ⅰ段配电装置接线图
• 11、10KV开关站Ⅱ段配电装置接线图
• 12、10KV开关站配电装置布置图
• 13、发电机出线小室平面图
• 14、发电机出线小室PT柜接线图
• 15、380/220V厂用电原则接线图
• 16、380/220V厂用电负荷统计表
• 17、#3炉MCC配电装置配置接线图
• 18、照明检修暖通MCC配电装置配置接线图
• 19、锅炉间底层动力柜配置接线图
• 20、盘车电机控制原理图
• 21、疏水泵控制原理图
• 22、水环真空泵控制原理图
• 23、主厂房零米电缆敷设图
• 24、主厂房4.0米电缆敷设图
• 25、开关柜孔洞防火封堵图施工方法

附件详情

该附件是[山西]煤炭集团配套热电工程全套电气施工图，总共168张。
本专业施工图设计范围包括：主厂房、综合办公楼、辅助系统等电气部分设计，厂内通信和消防电气系统设计。

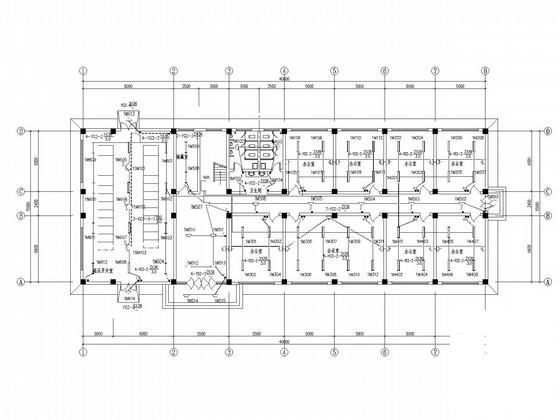

照明平面图

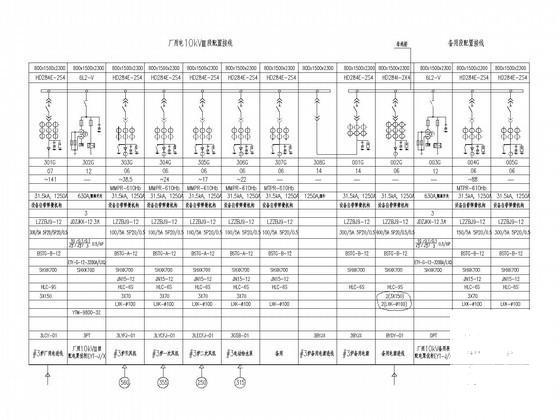

10KV厂用配电装置配置接线图

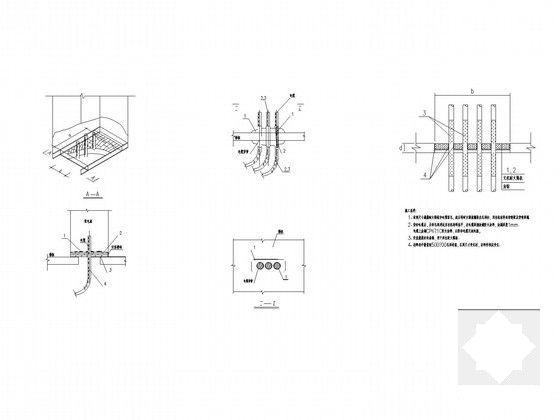

电缆穿楼板大孔洞防火封堵施工方法

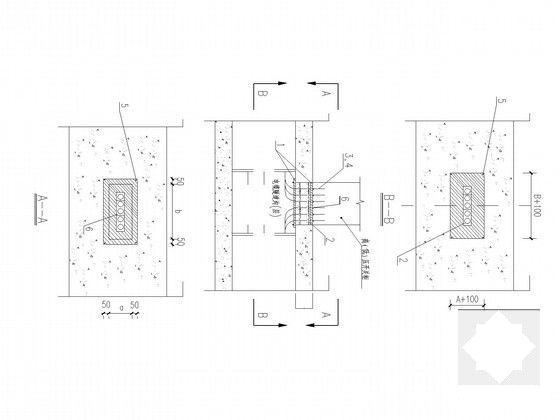

开关柜孔洞防火封堵图施工方法

综合办公楼电缆敷设图

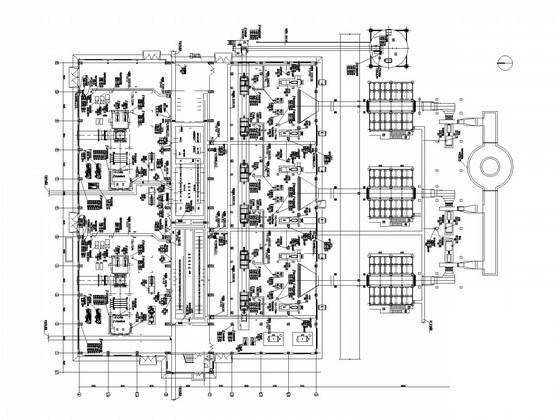

主厂房7.0米电缆敷设图

主厂房接地干线布置图

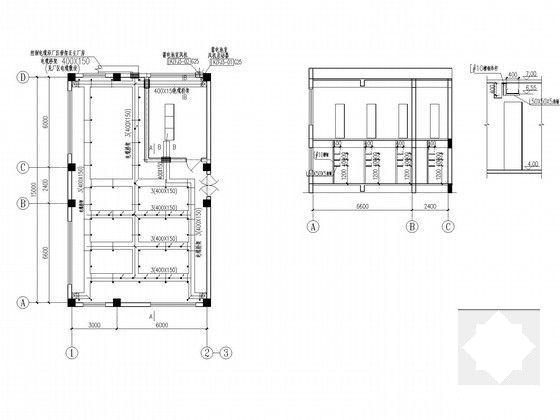

发电机出线小室平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
