办公室新风加风机盘管空调系统cad图和设备接管平置图

0 主题	0 帖子	1419 积分

Rank: 8 Rank: 8

发表于 2020-11-10 21:20:01 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

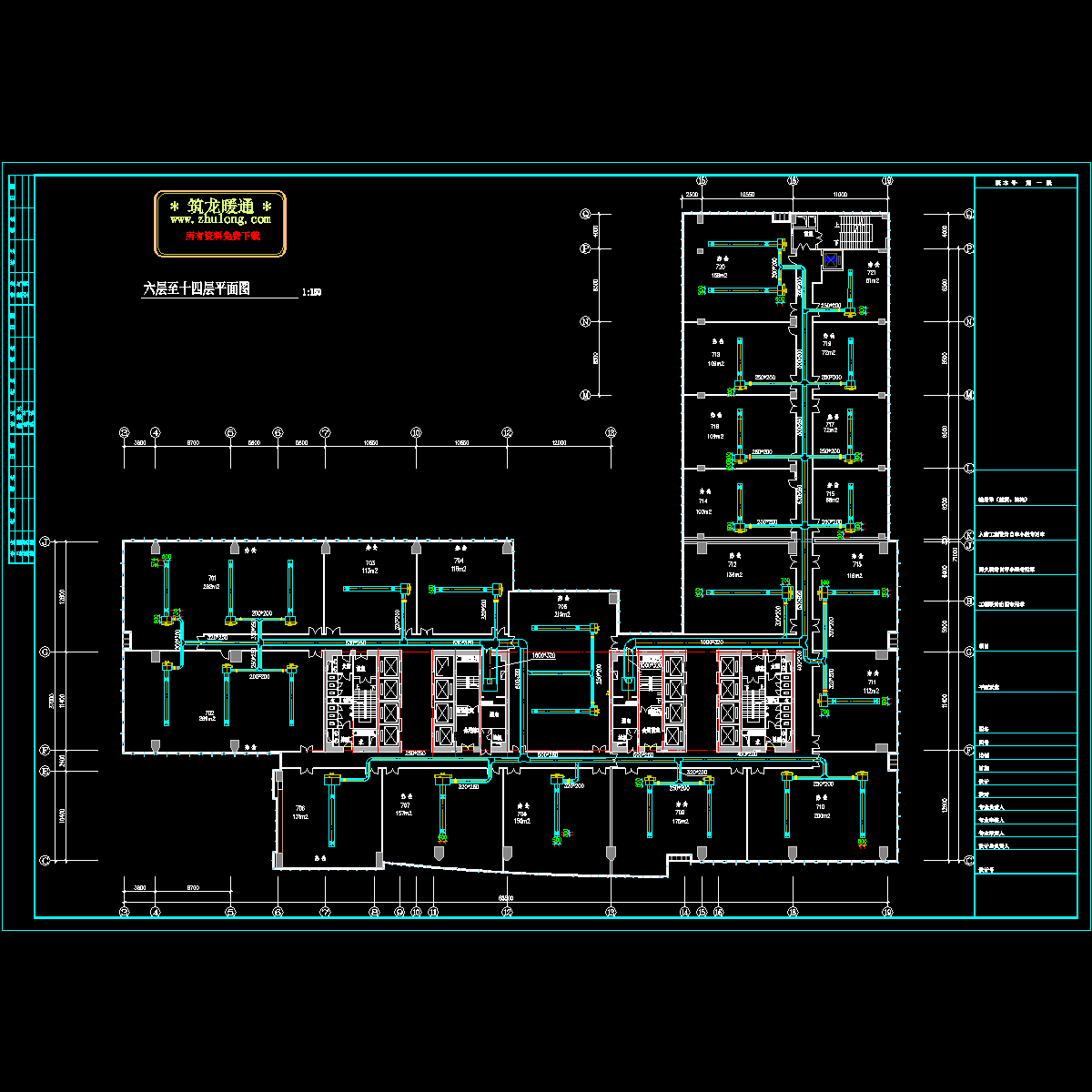

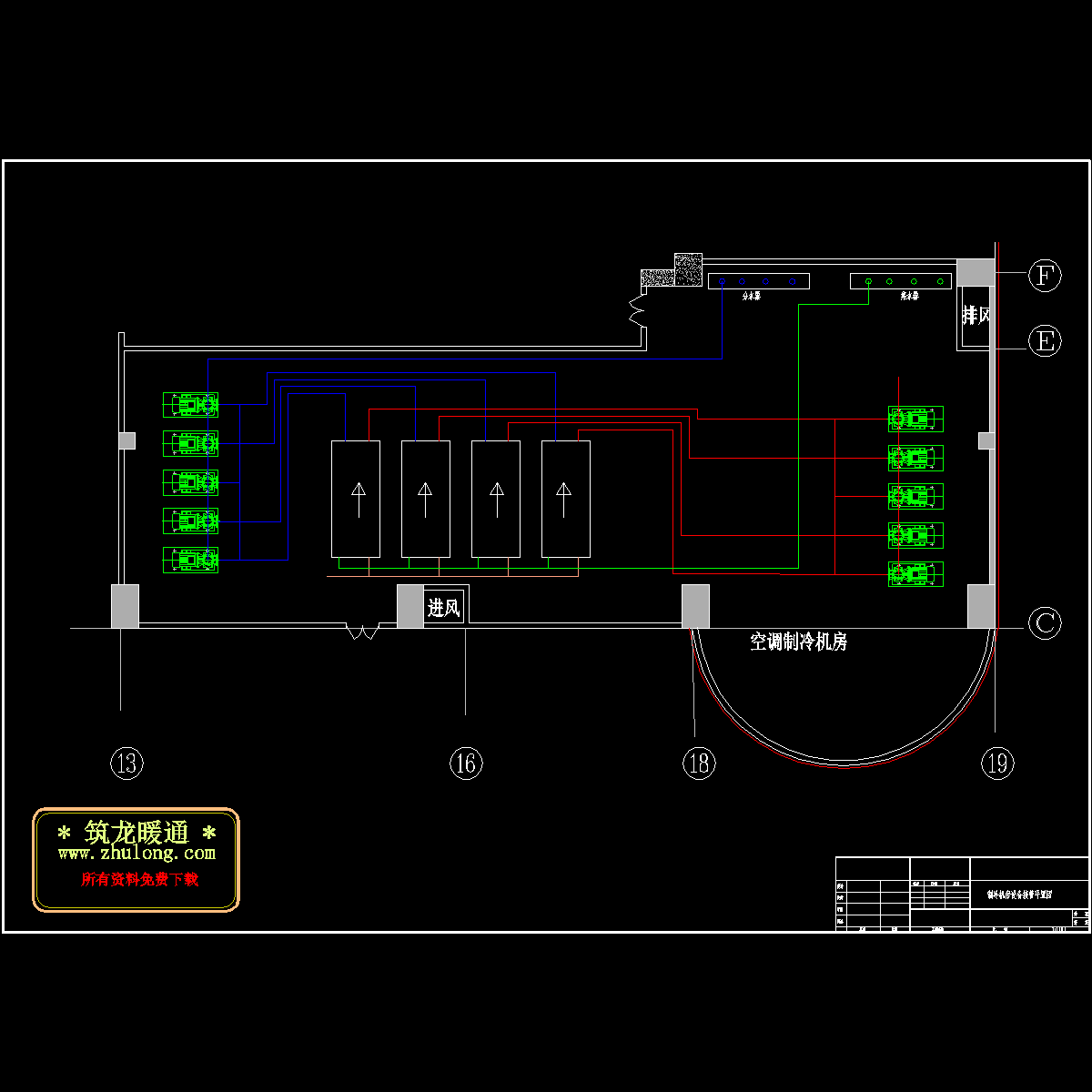

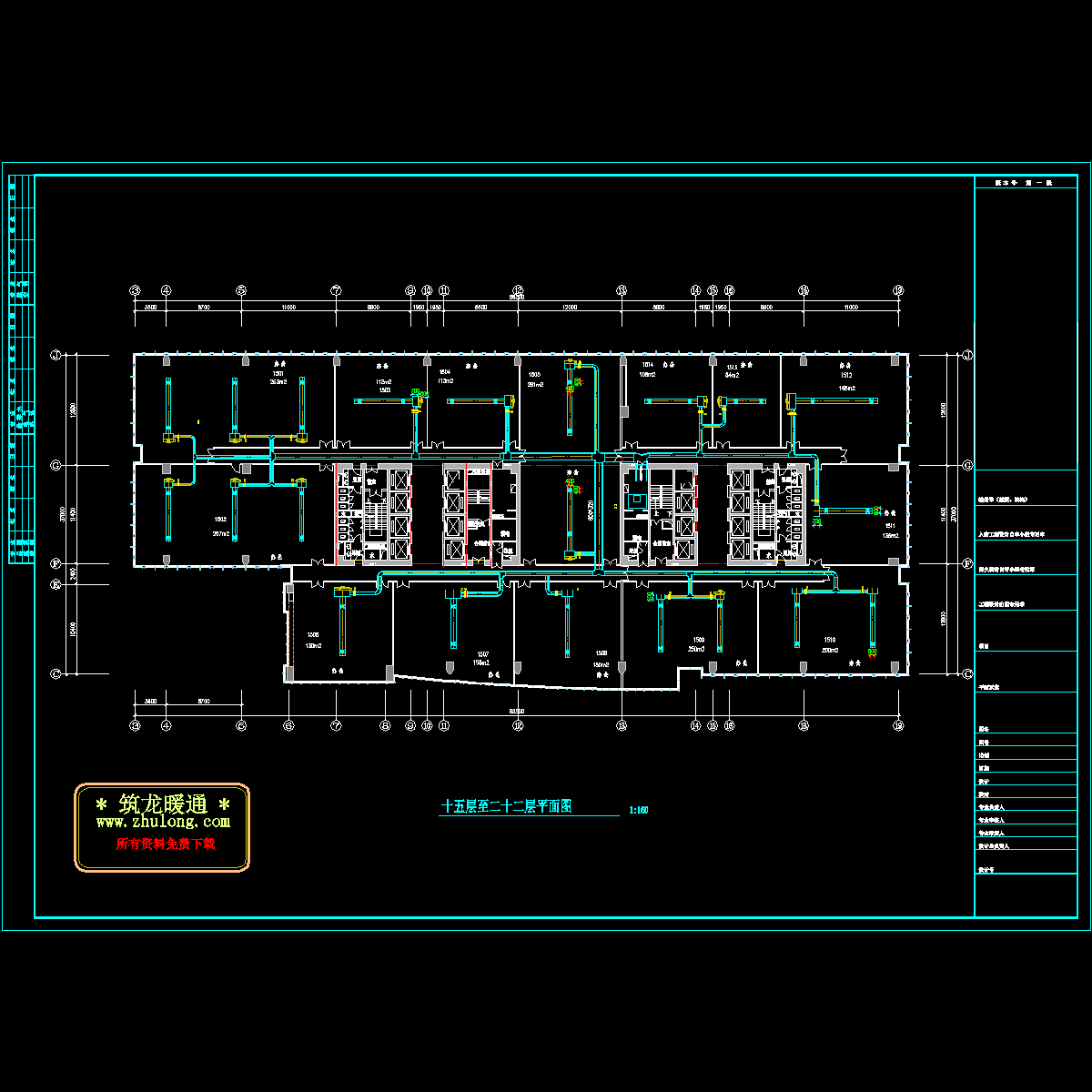

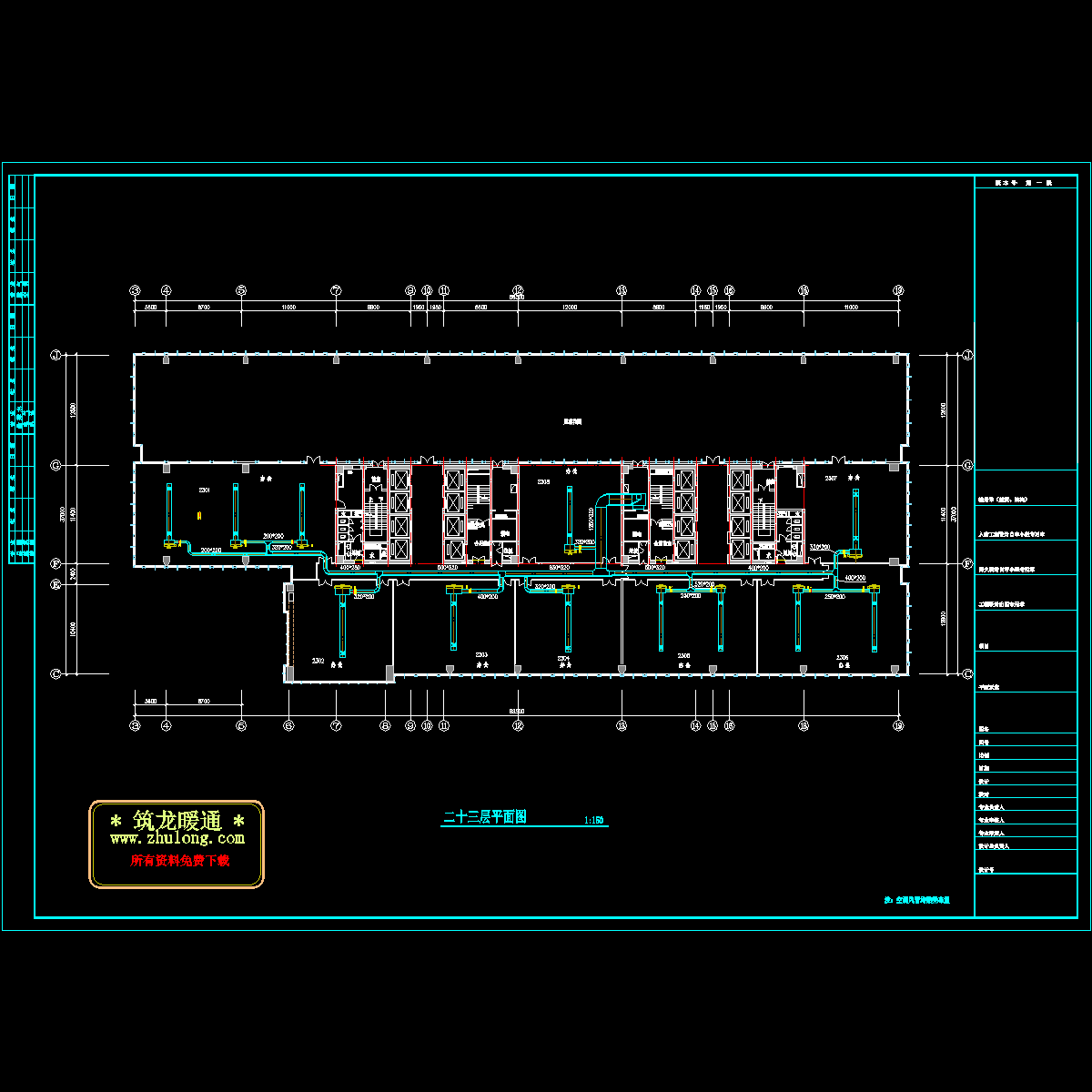

附件详情办公室新风加风机盘管空调系统图，包括：十五层至二十二层平面图、二十三层平面图、六层至十四层平面图、制冷机房设备接管平置图，共4张图纸。

15-22.dwg

23.dwg

6-14.dwg

机房.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
