一份28层还迁安置楼给排水CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：28层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：96张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统, 废水系统, 雨水系统
• 消防设计：室内消火栓系统, 喷淋系统, 灭火器配置系统
• 供水设备：水泵站, 水池
• 供水方式：市政供水, 分区供水, 无负压供水
• 供水分区：三区
• 排水体制：污废分流, 雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 特殊系统：太阳能热水系统
• 大样节点：泵房, 卫生间
• 项目所在地：湖北

附件详情

• 设计总说明
• 施工总说明
• 系统原理图
• 给排水及消防平面图
• 自动喷淋平面图
• 屋顶给排水平面图
• 给排水及 消防系统 原理图
• 机房屋顶给排水及消防平面图
• 给水、雨水及冷凝水系统原理图
• 消火栓及喷淋系统原理图
• 污废水系统原理图
• 地下室给排水及消防平面图
• 地下室自动喷淋平面图
• 水泵房放大平面图
• 公共卫生间放大平面图
• 架空层给排水及消防平面图
• 消火栓、自动喷淋及压力废水系统原理展开图
• 地下室给排水及消防平面图（平时）
• 地下室自动喷淋平面图（平时）

附件详情

项目概况：该项目位于湖北，荆州市一处还迁安置楼，商铺均为2层，建筑高度9米，一层和二层均为商业网点。其余安置楼分别为27层，建筑高度78.3米，属一类高层居住建筑；建筑层数28层，建筑高度78.4米，属一类高层居住建筑。
设计范围：该资料为该建筑的给水系统、排水系统、室内消防给水系统、建筑灭火器配置的设计。室外给排水、场地雨水及室外消火栓系统另行设计。
，共96张图。

给排水平面图

给排水及消防平面图

泵房大样图

给排水及消防系统原理图

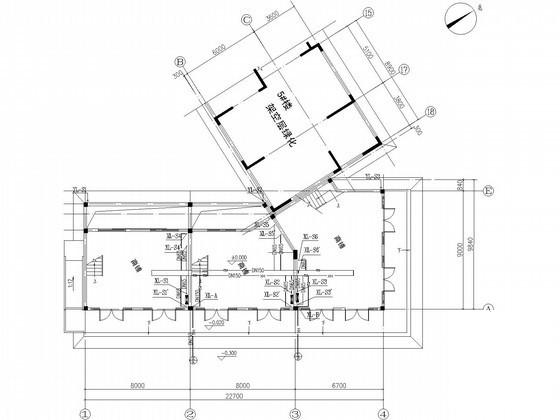

第 1 张图

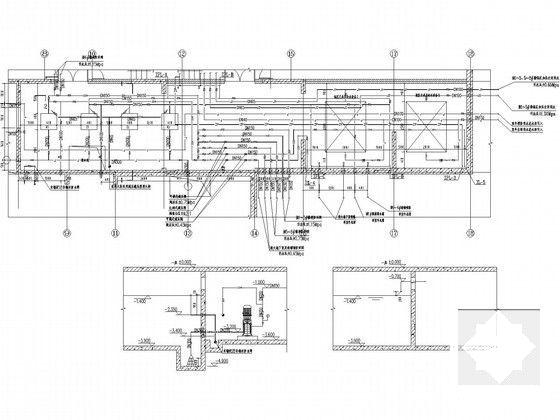

第 2 张图

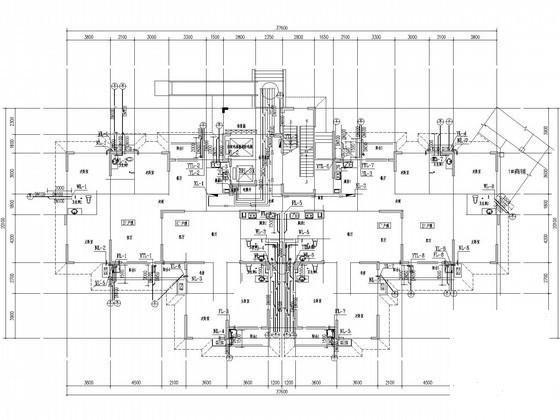

第 3 张图

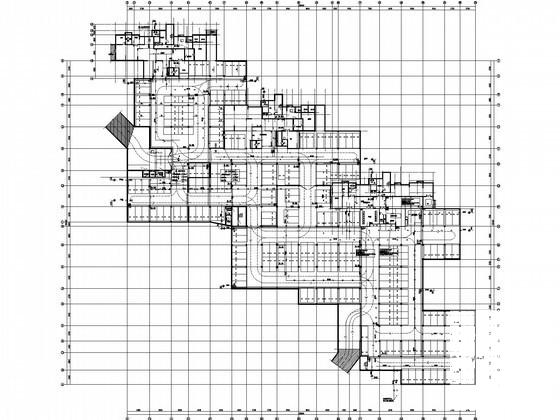

第 4 张图

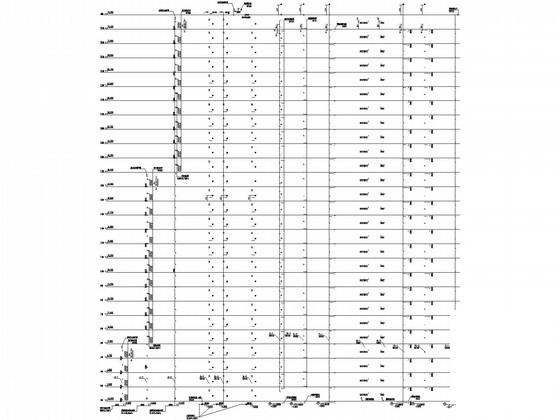

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
