小（一）型蓄水水库进场路工程CAD施工图纸.dwg

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该水库枢纽由拦河坝、溢洪道和导流输水隧洞组成。工程线路测设里程为4.192524千米，实际里程为4.345855千米。其中直线长2.477千米,占该段路线全长的57%；全线平曲线最小半径15米。最大纵坡13.928%，全线共布设涵洞12道，其中设3道盖板涵，9道圆管涵。全线路线防护总长为397.23米，分别采用路肩墙、护脚墙等多种型式。 　　施工图包括错车道设计图，路基标准断面图，盖板、圆管施工图，平面交叉施工图、标志横断面布置图、护柱施工图、里程碑结构图、禁告标志安装图等。 　　79张，

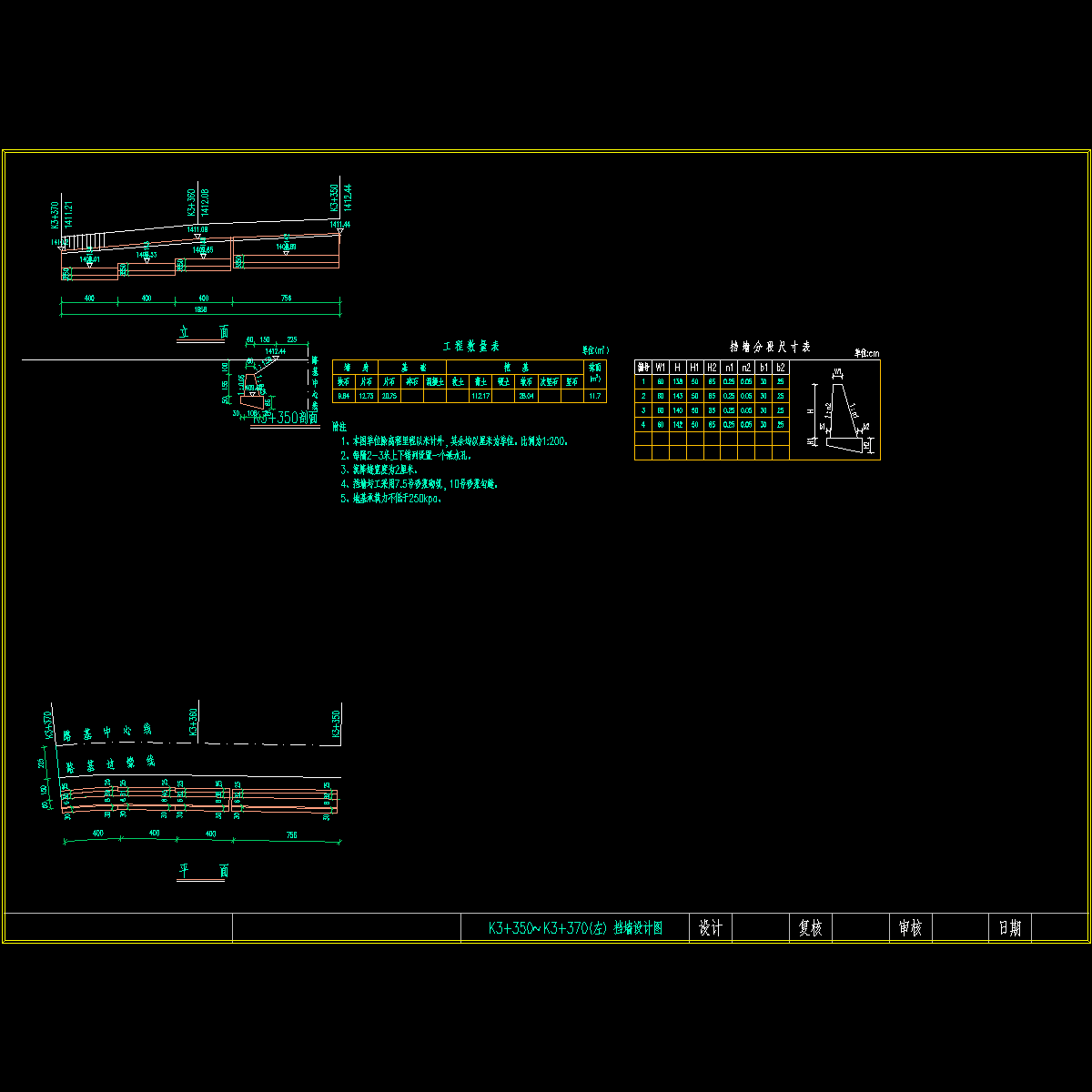

10.k3+350-k3+370（左）.dwg

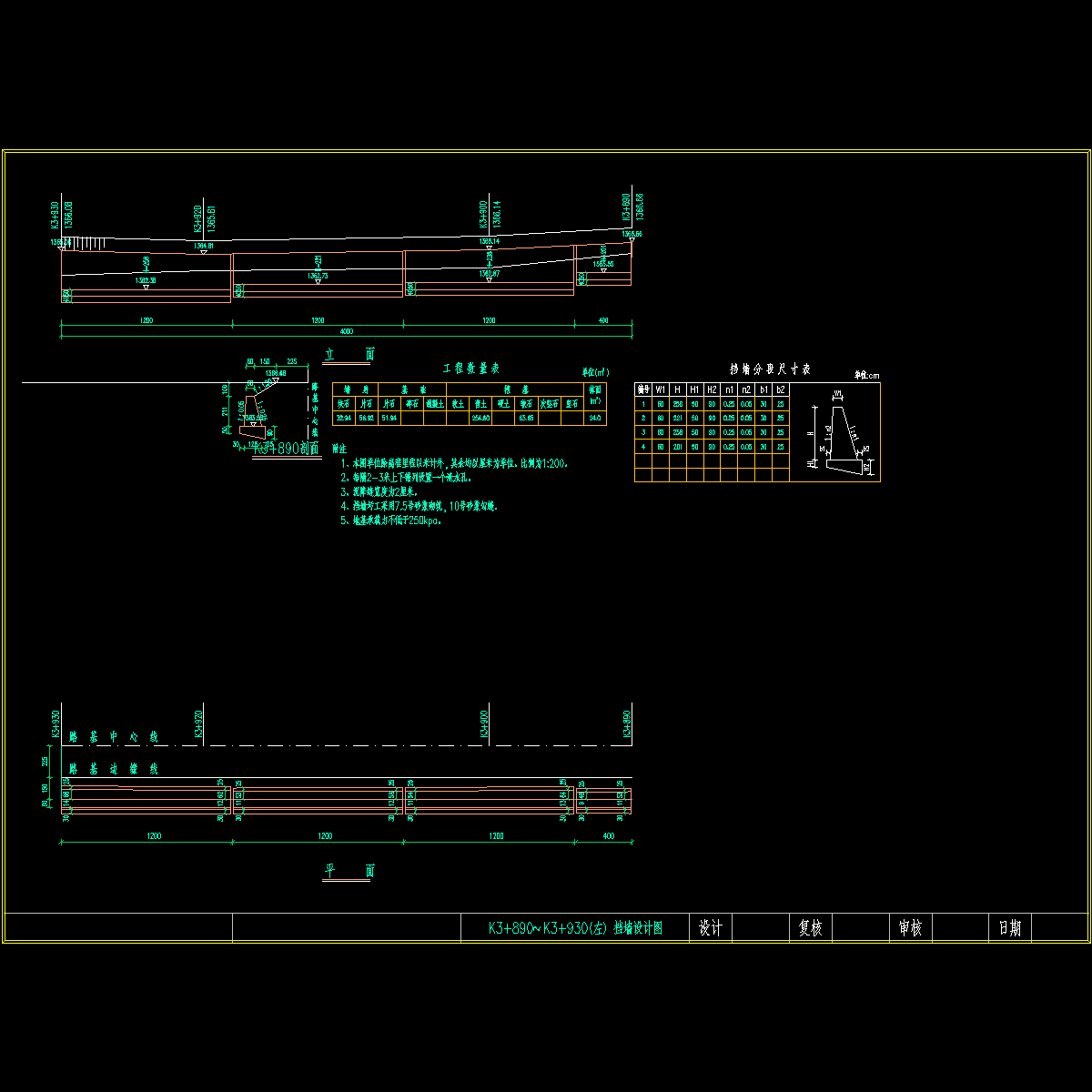

13.k3+890-k3+930（左）.dwg

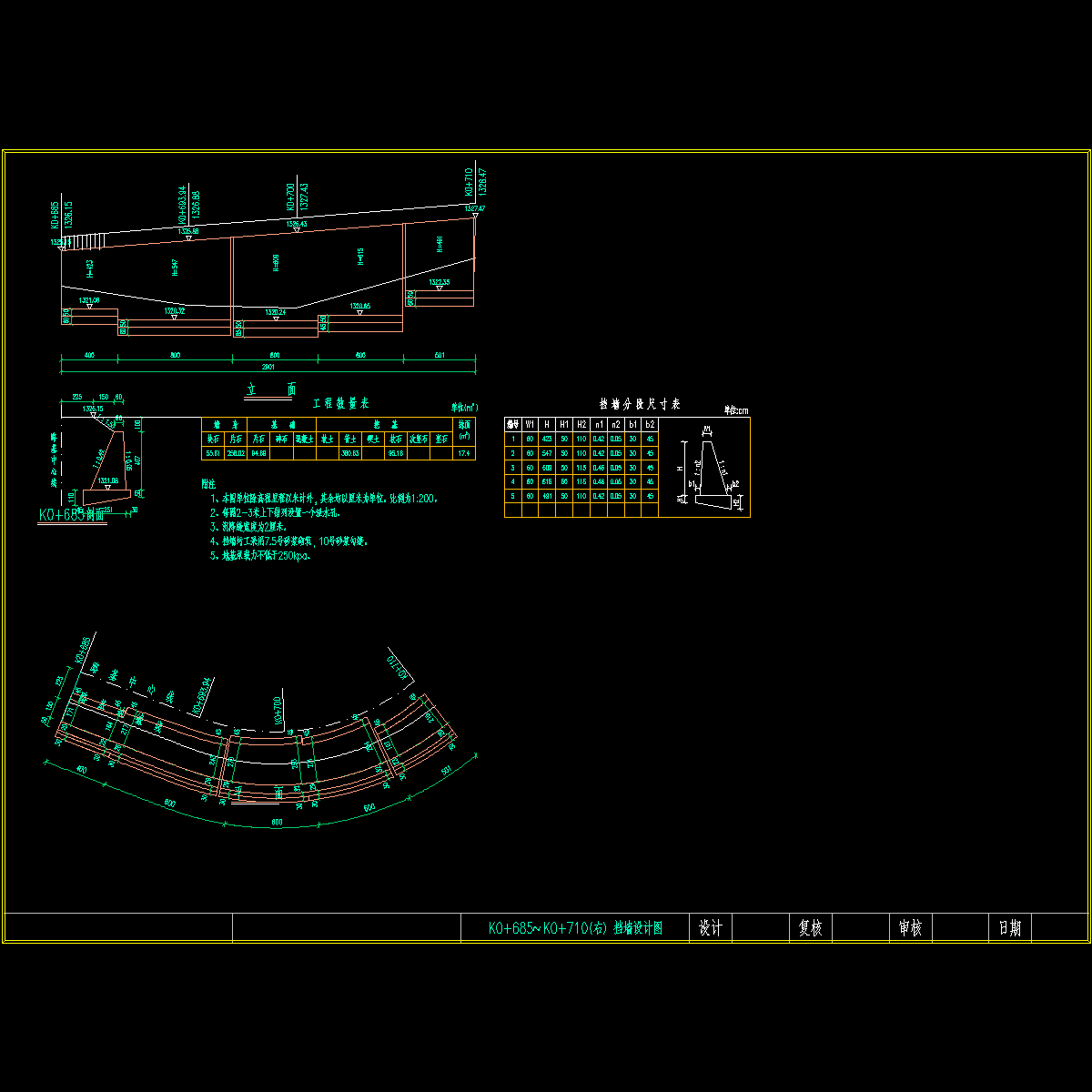

2.k0+685-k0+710（右）.dwg

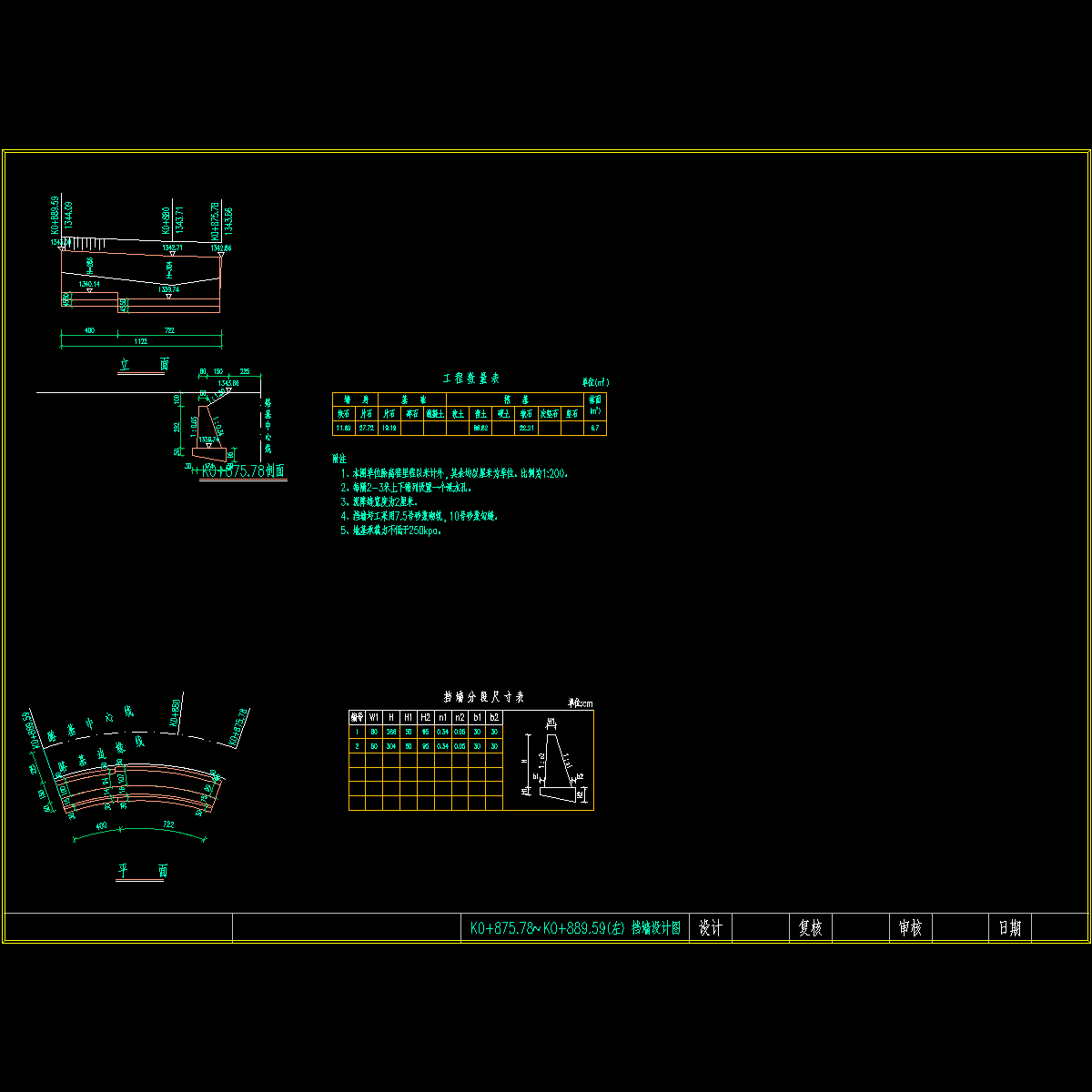

3.k0+875.784-k0+889.592（左）.dwg

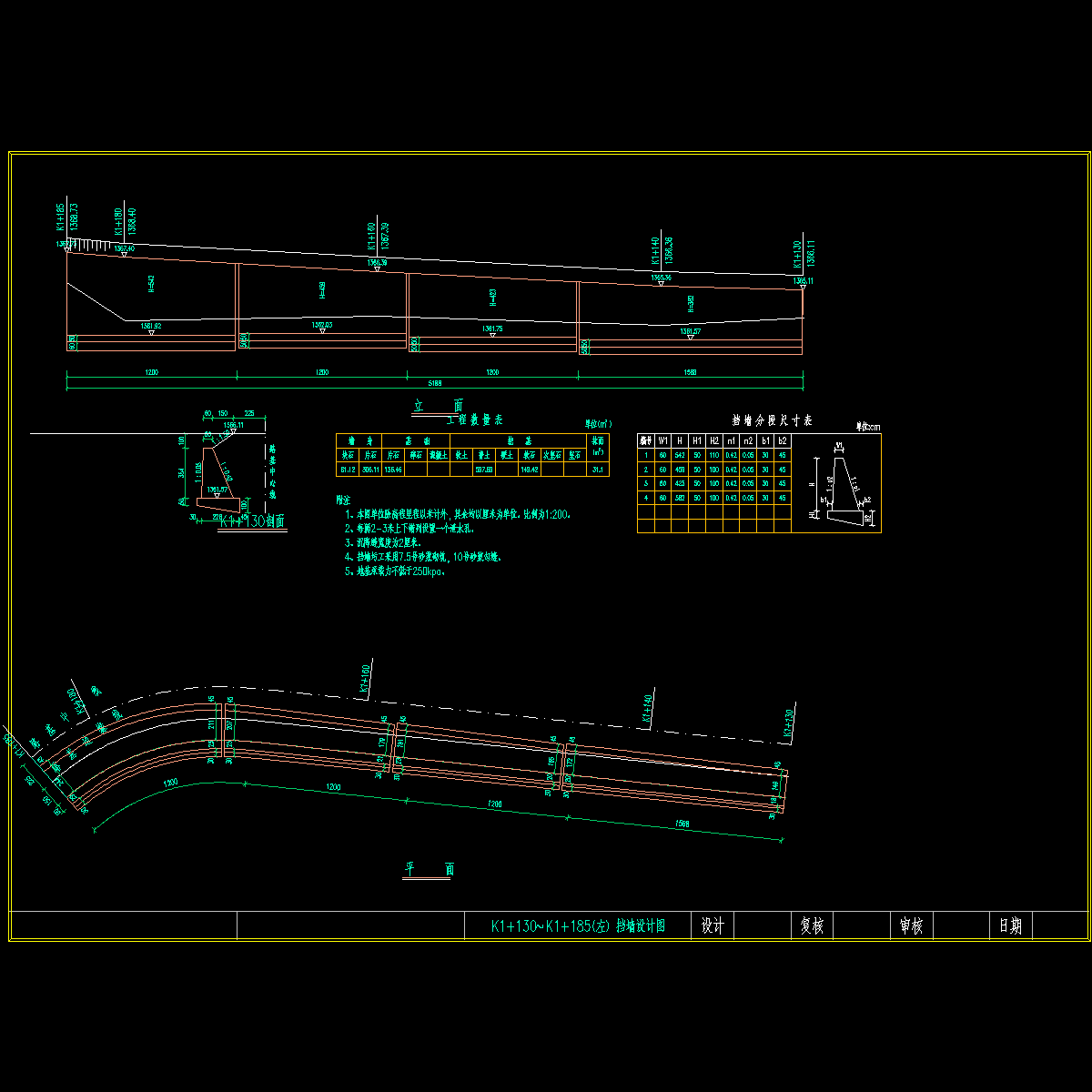

4.k1+130-k1+185（左）.dwg

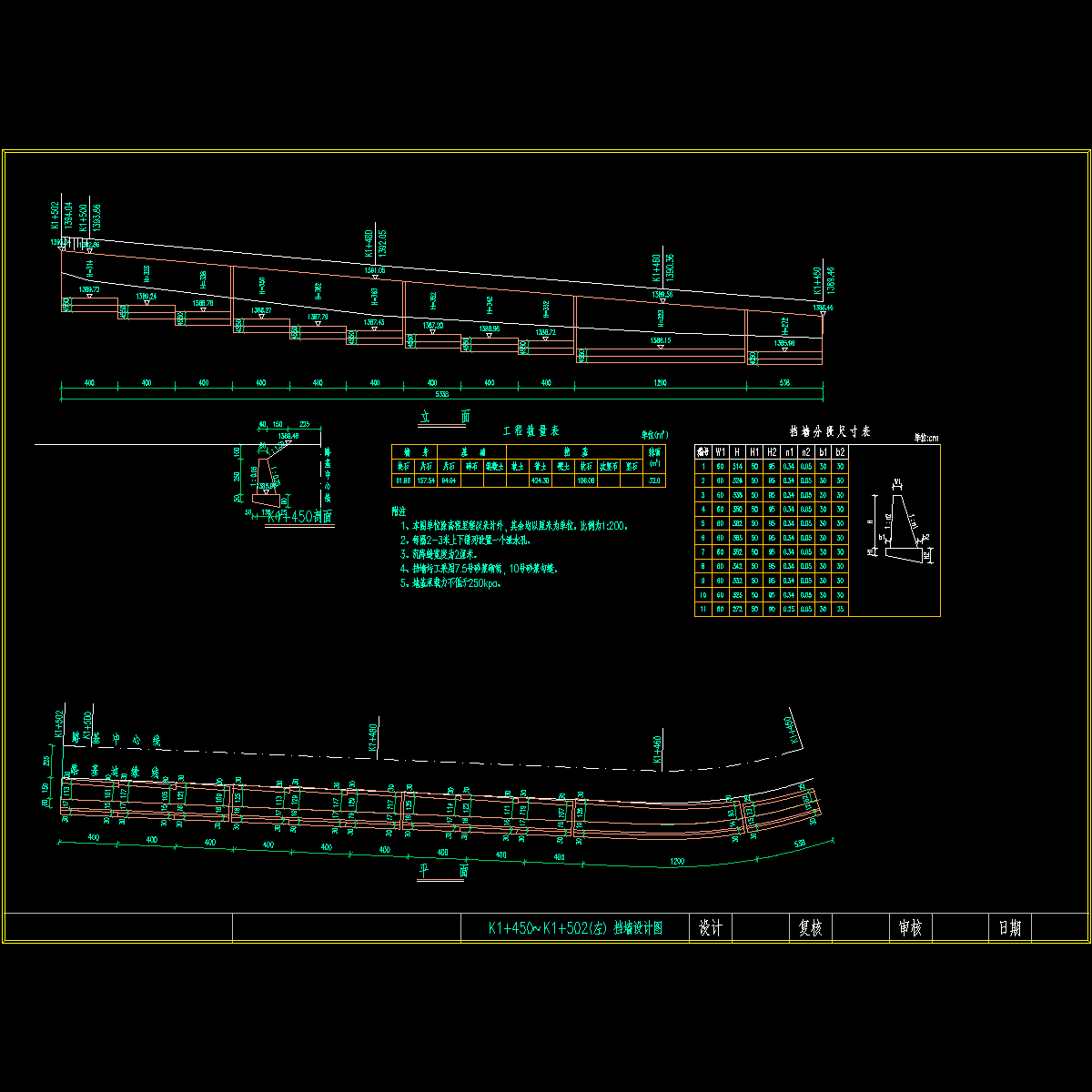

5.k1+450-k1+502（左）.dwg

6.k2+235-k2+250（右）.dwg

超高方式图.dwg

超高表2.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
