[CAD]跨径20米装配式预应力公路箱梁通用设计图纸.dwg

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

主要技术指标： 　　 公路等级：二级公路 　　 路基宽度(m)：10 　　 汽车荷载等级：公路－Ⅱ级 　　 行车道数：2 　　 桥面宽度(m)：10 　　 跨径(m)：20 　　 斜交角(°)：0、15、30 　　 单幅桥梁片数：3 　　 梁间距（m）：3.35 　　 预制梁高（m）：1.2 　　 预制梁最大吊装重量（kN）：边梁：559；中梁：510 　　 设计安全等级：二级 　　 环境类别：Ⅰ类、Ⅱ类

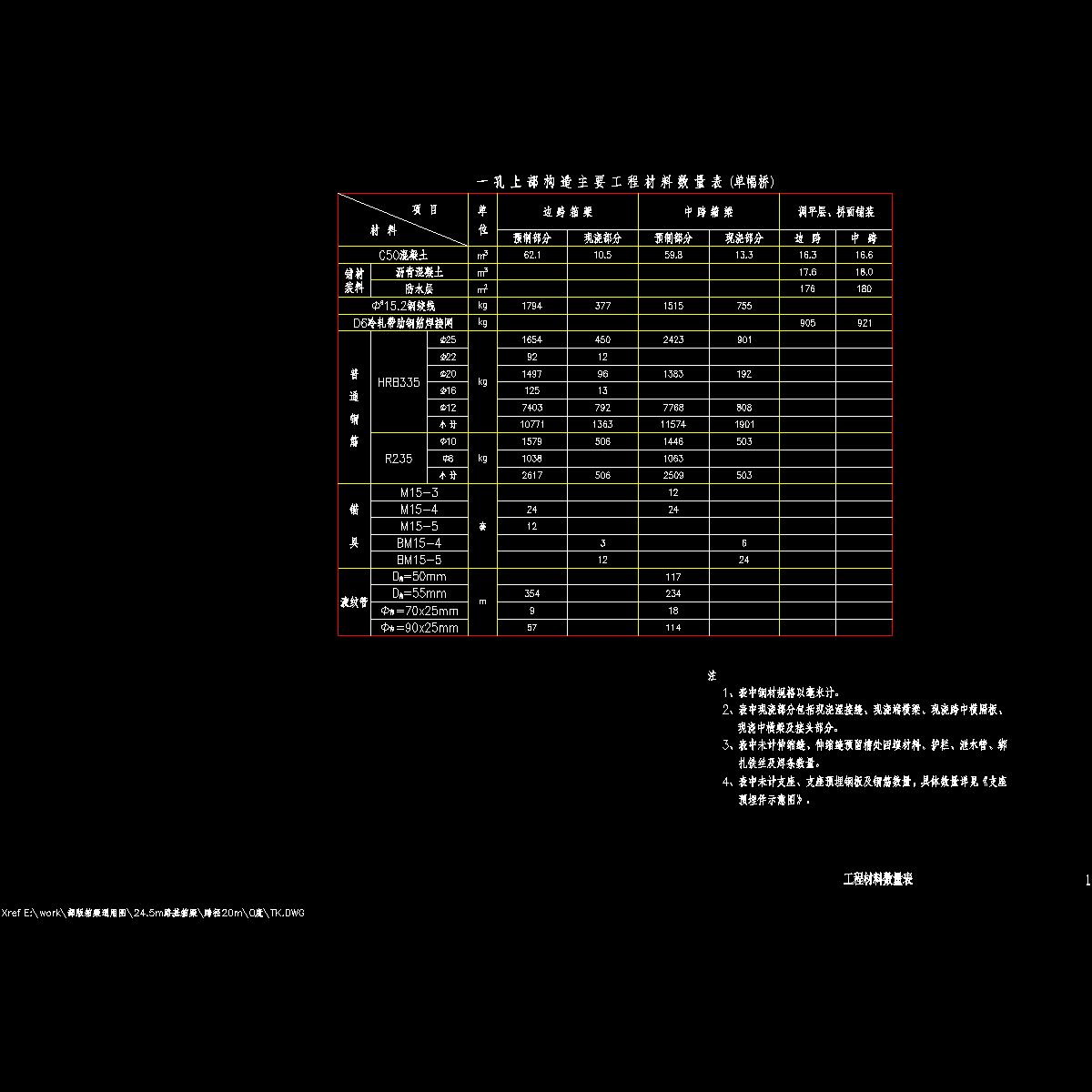

01工程材料数量表0度.dwg

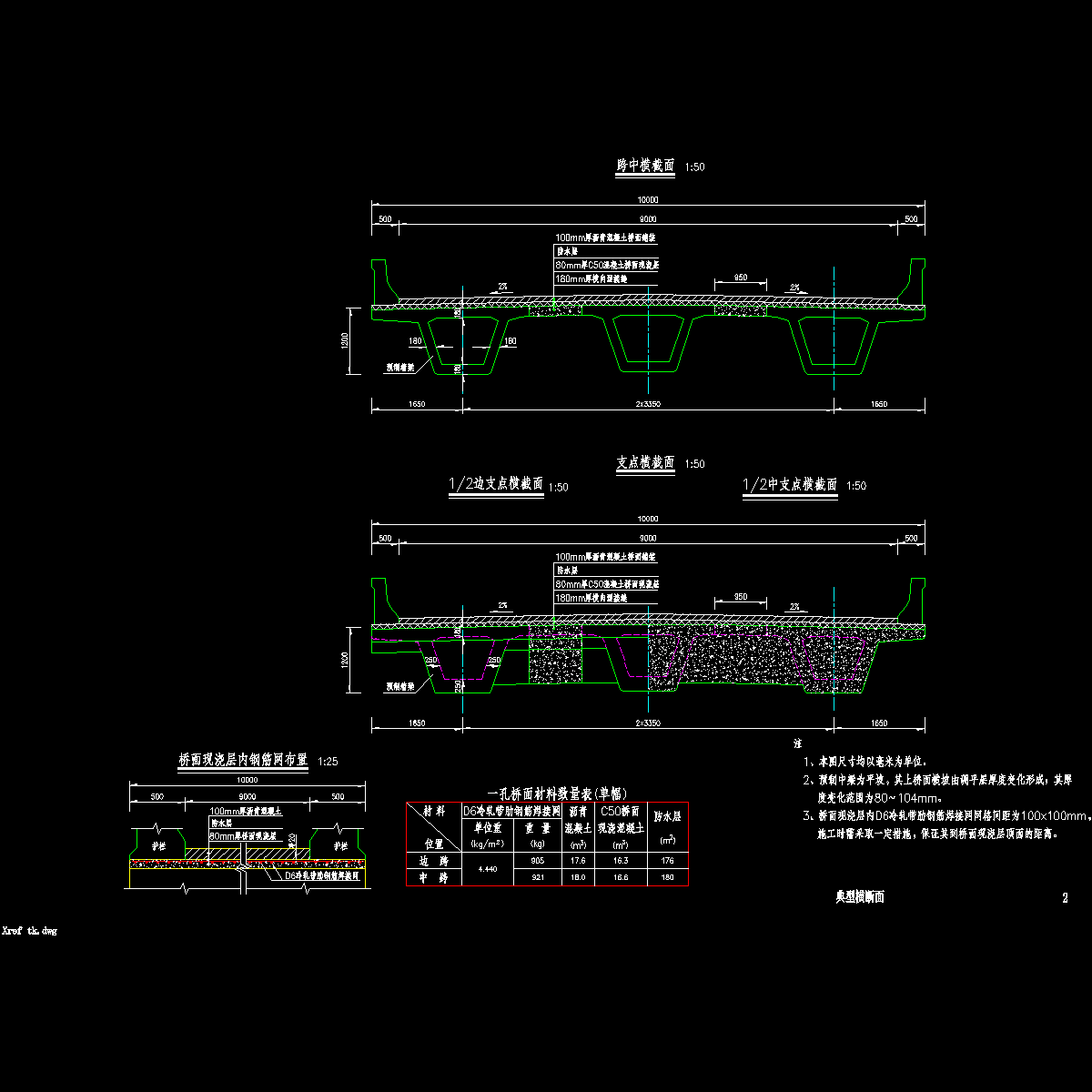

02典型横断面_0度.dwg

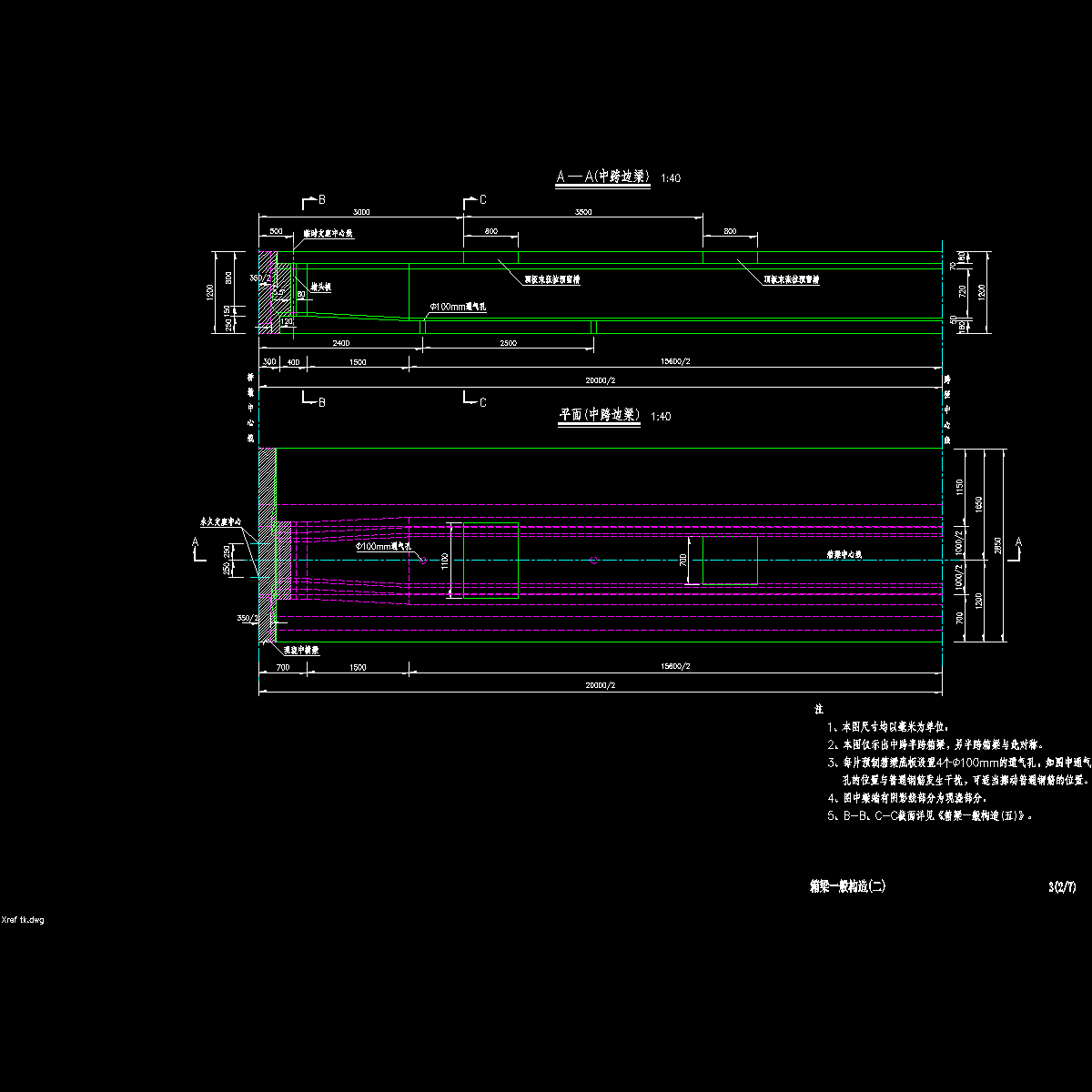

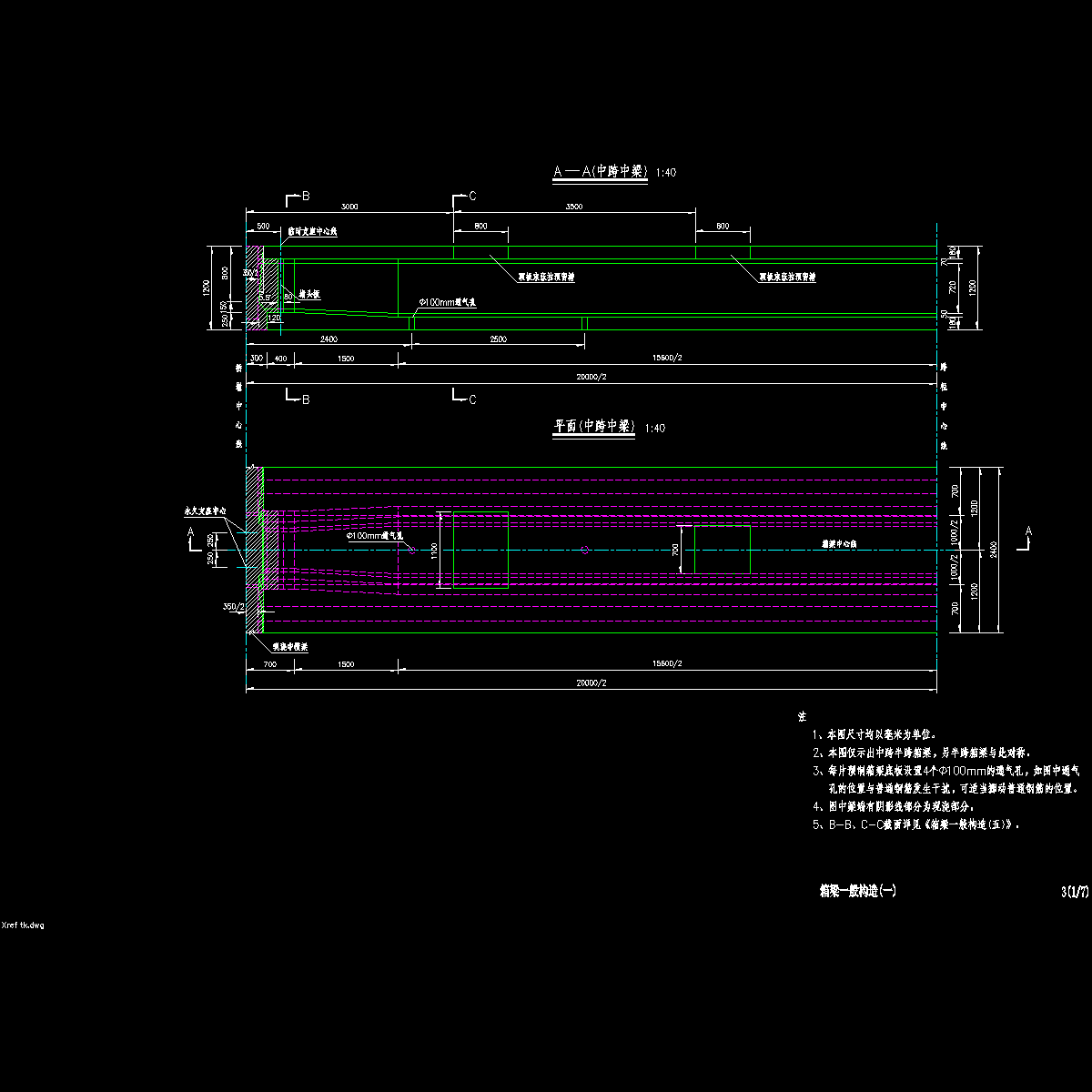

03箱梁一般构造_01中跨.dwg

03箱梁一般构造_02中跨.dwg

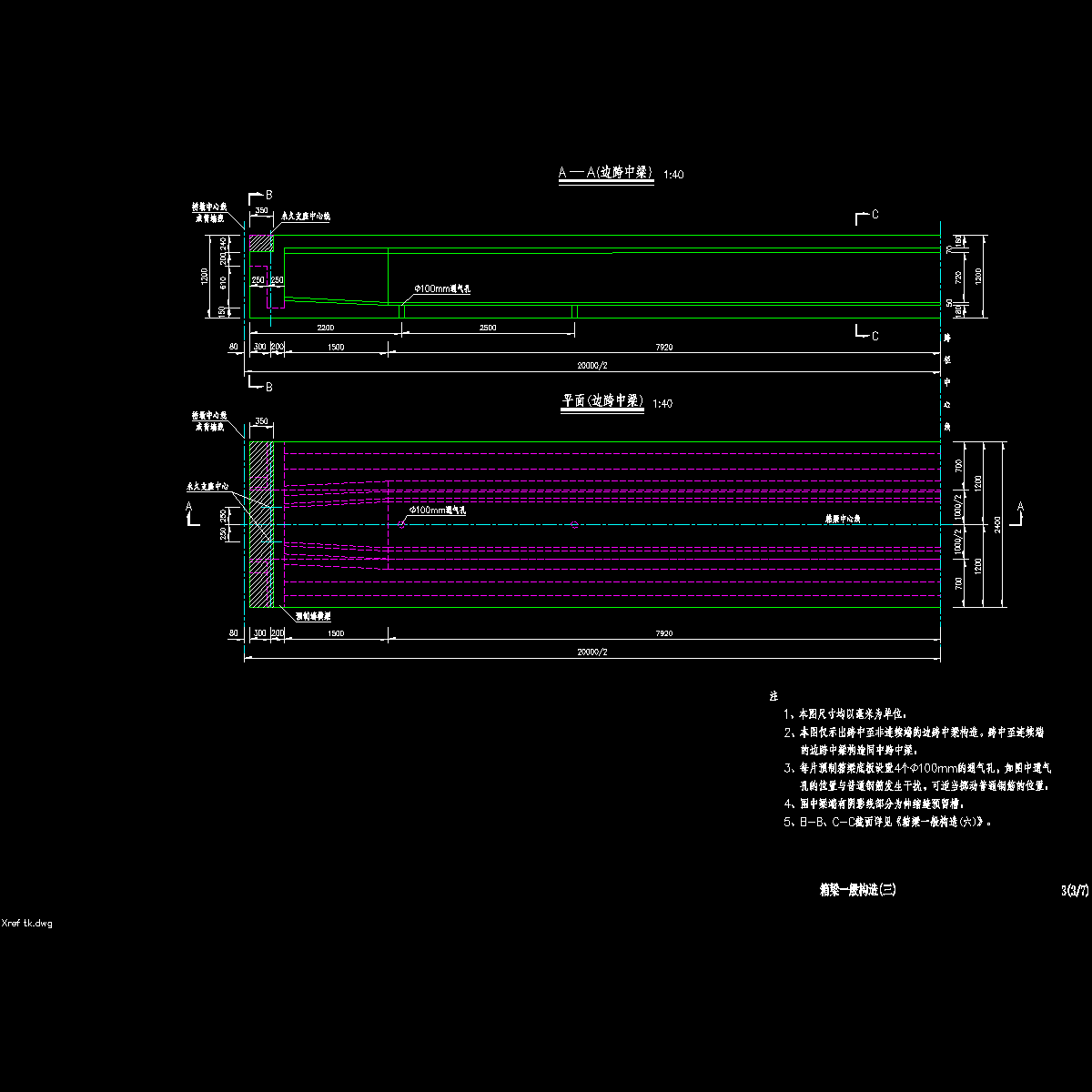

03箱梁一般构造_03边跨.dwg

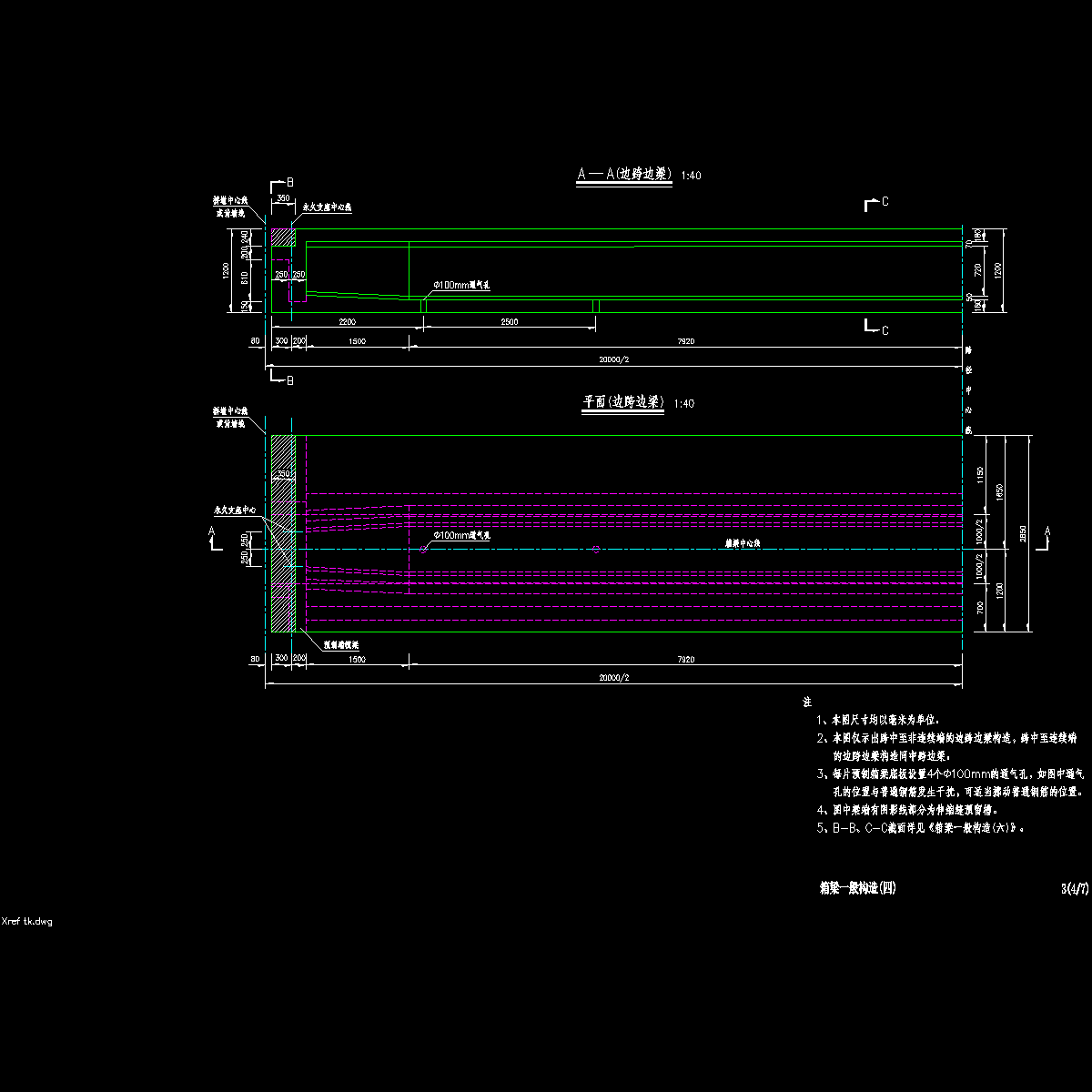

03箱梁一般构造_04边跨.dwg

03箱梁一般构造_05中跨.dwg

03箱梁一般构造_06边跨.dwg

04预制箱梁钢束构造0度_01.dwg

04预制箱梁钢束构造0度_02.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
