小水电站压力钢管CAD施工图纸.dwg

0 主题	0 帖子	1451 积分

Rank: 8 Rank: 8

发表于 2020-12-13 20:38:46 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

小水电站的一套压力钢管施工图：总平面图、剖面图、细部岔管图、镇墩图等11个文件11张图纸。

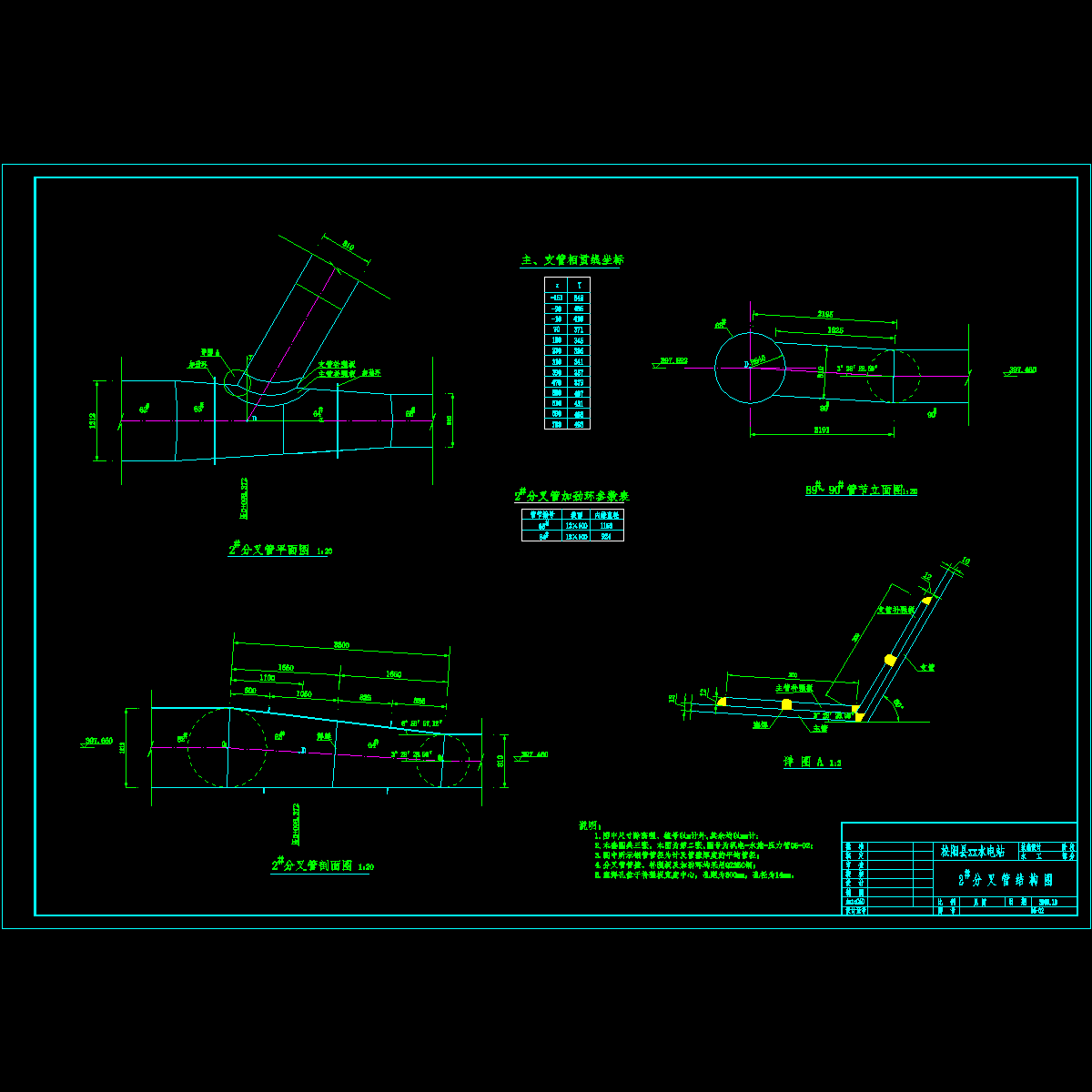

2#分叉管结构图1_1_1_2670.dwg

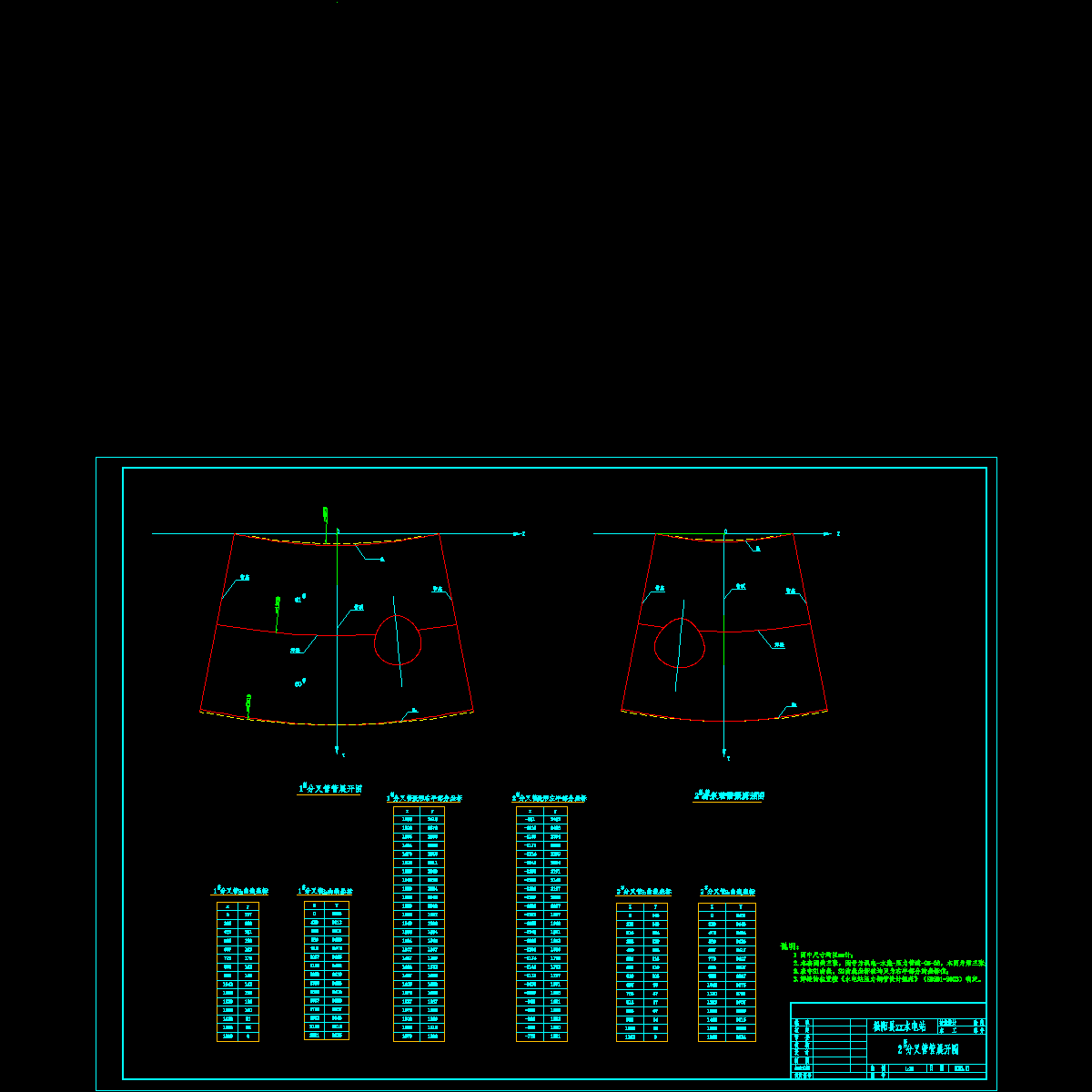

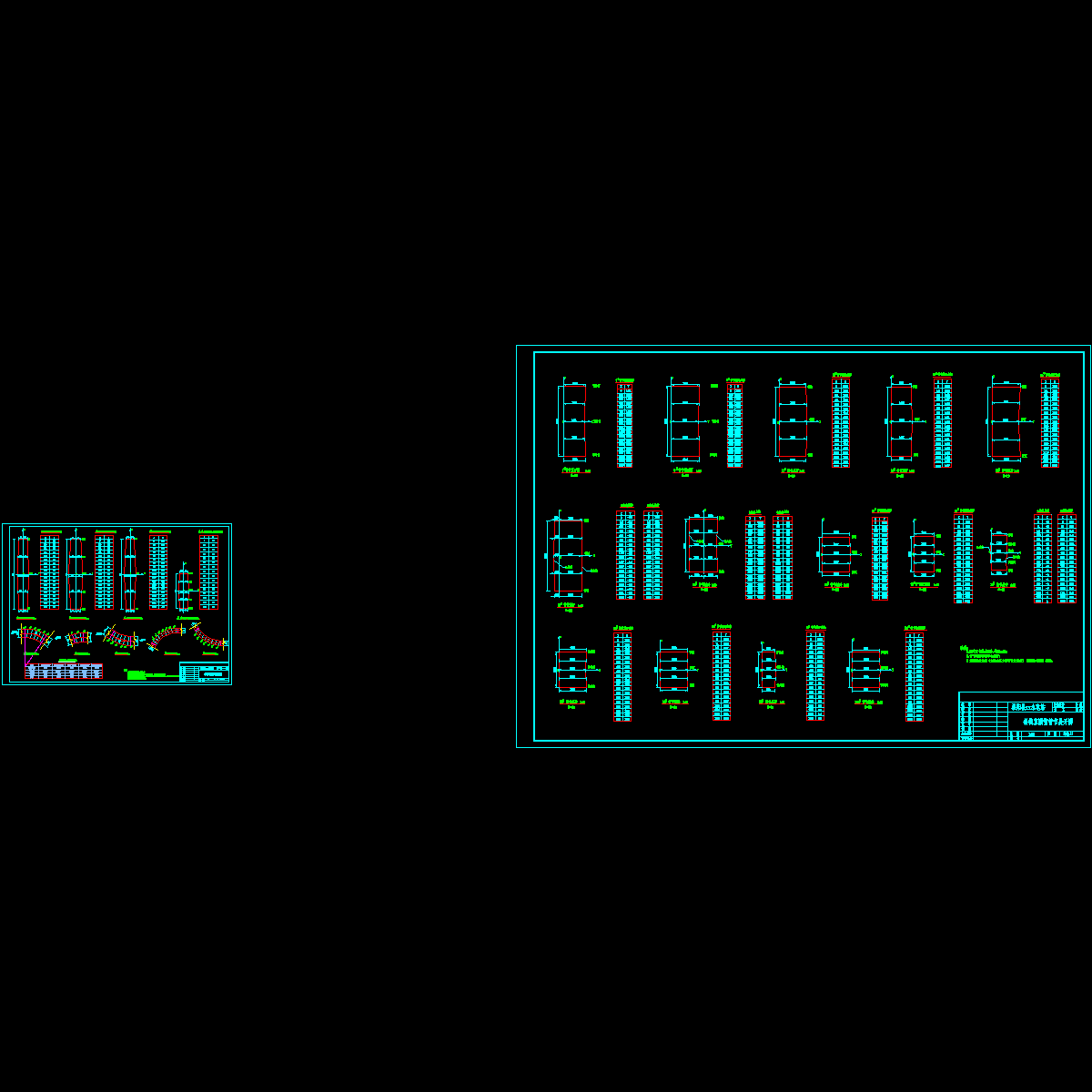

分叉管展开2.dwg

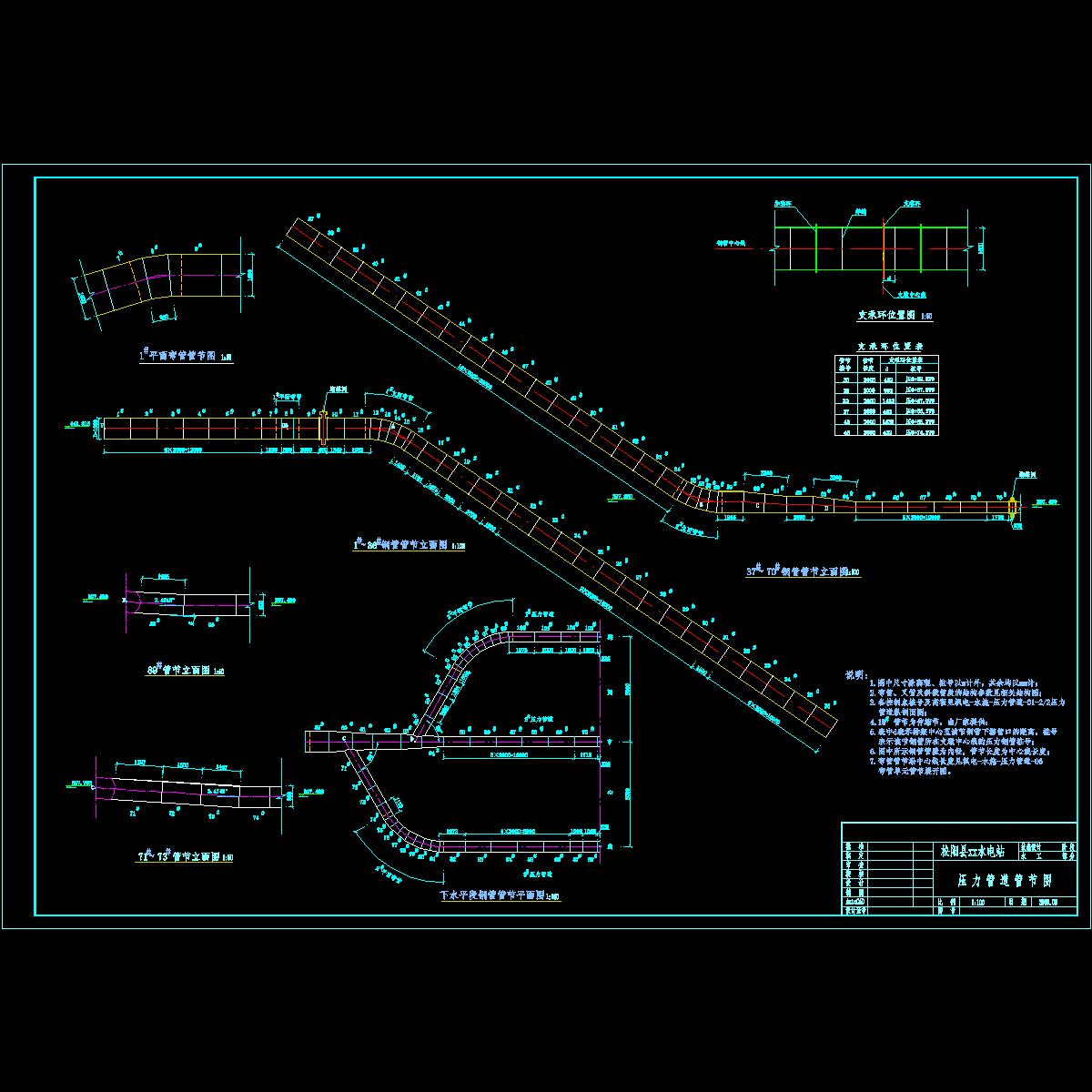

管节立面图.dwg

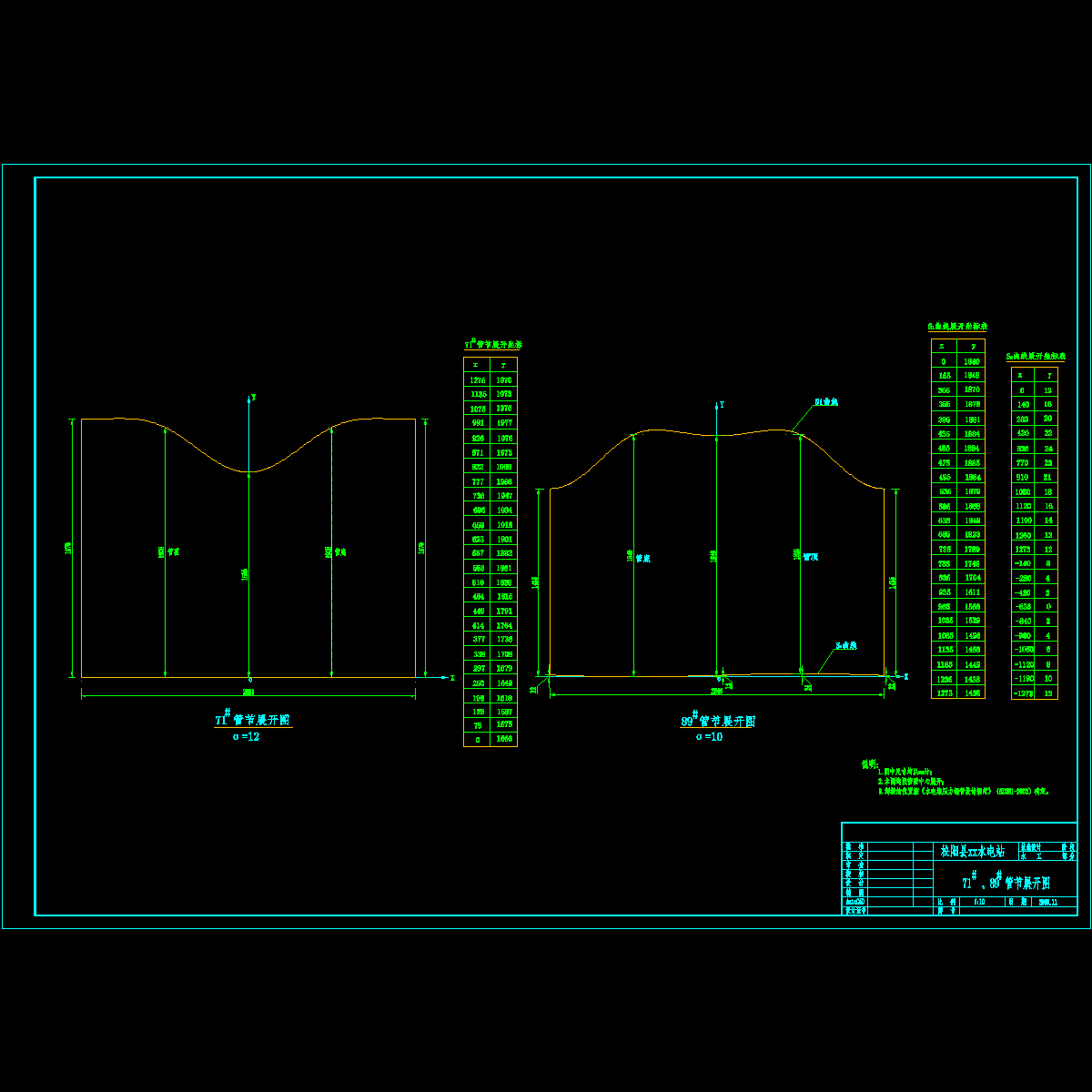

弯管展开.dwg

斜截直圆管.dwg

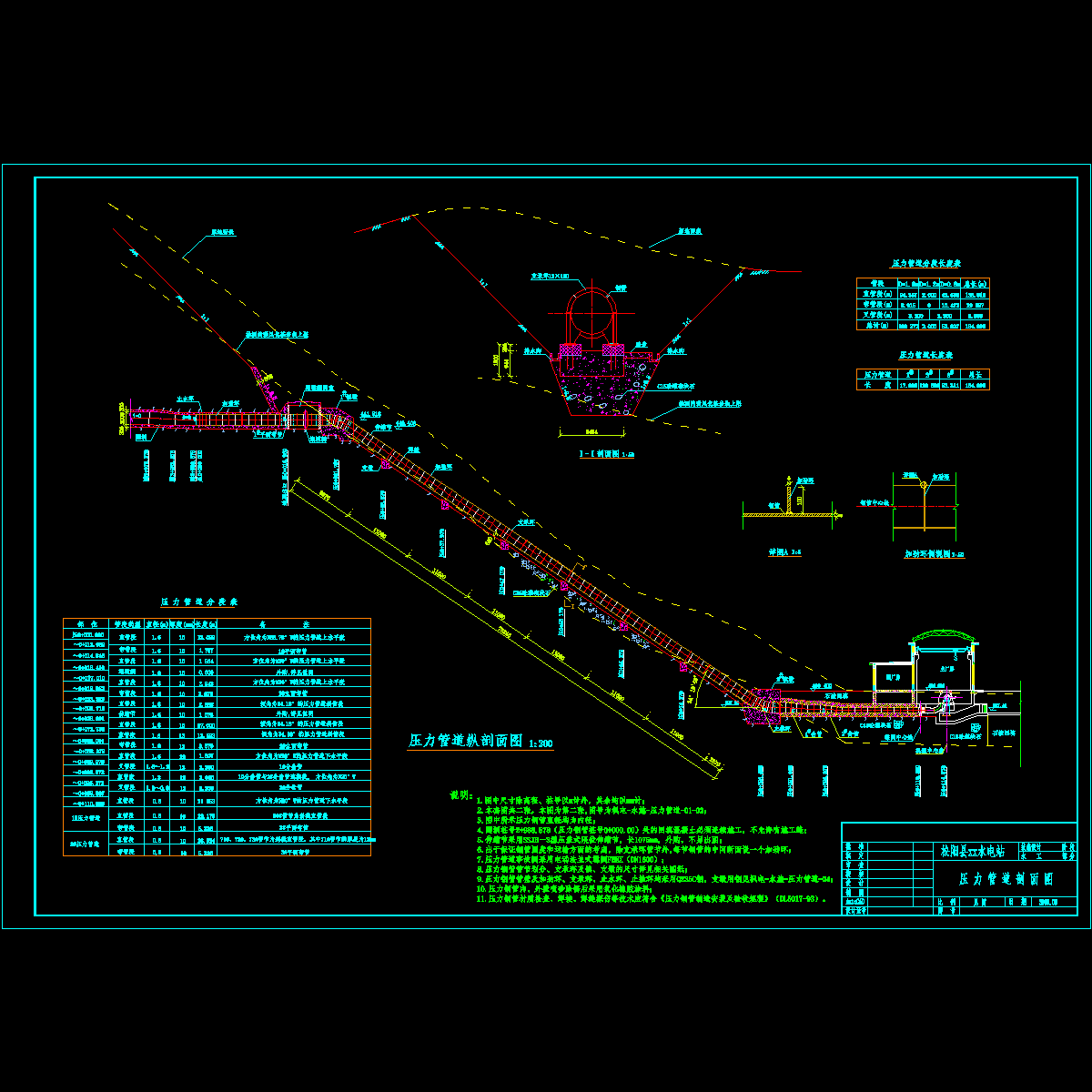

压力管道纵剖面图.dwg

一号镇墩结构图1.dwg

支墩结构图1.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
