预应力系杆拱结构下承式大桥全套CAD设计图纸(桩基础).dwg

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目位于某区xx镇北侧的xx河上。拟建桥桥面全宽7.60米，五跨（18.0 18.0 51.0 18.0 18.0）米。按照五级航道标准，通航底高程为8.20米（国家85高程系统，下同），通航净高为5米，净宽为45米。桥梁建筑结构形式为：上部结构中跨为51米下承式系杆拱结构，边跨18米为预应力简支梁桥；下部结构为钻孔灌注桩基础。

01平面位置示意图.dwg

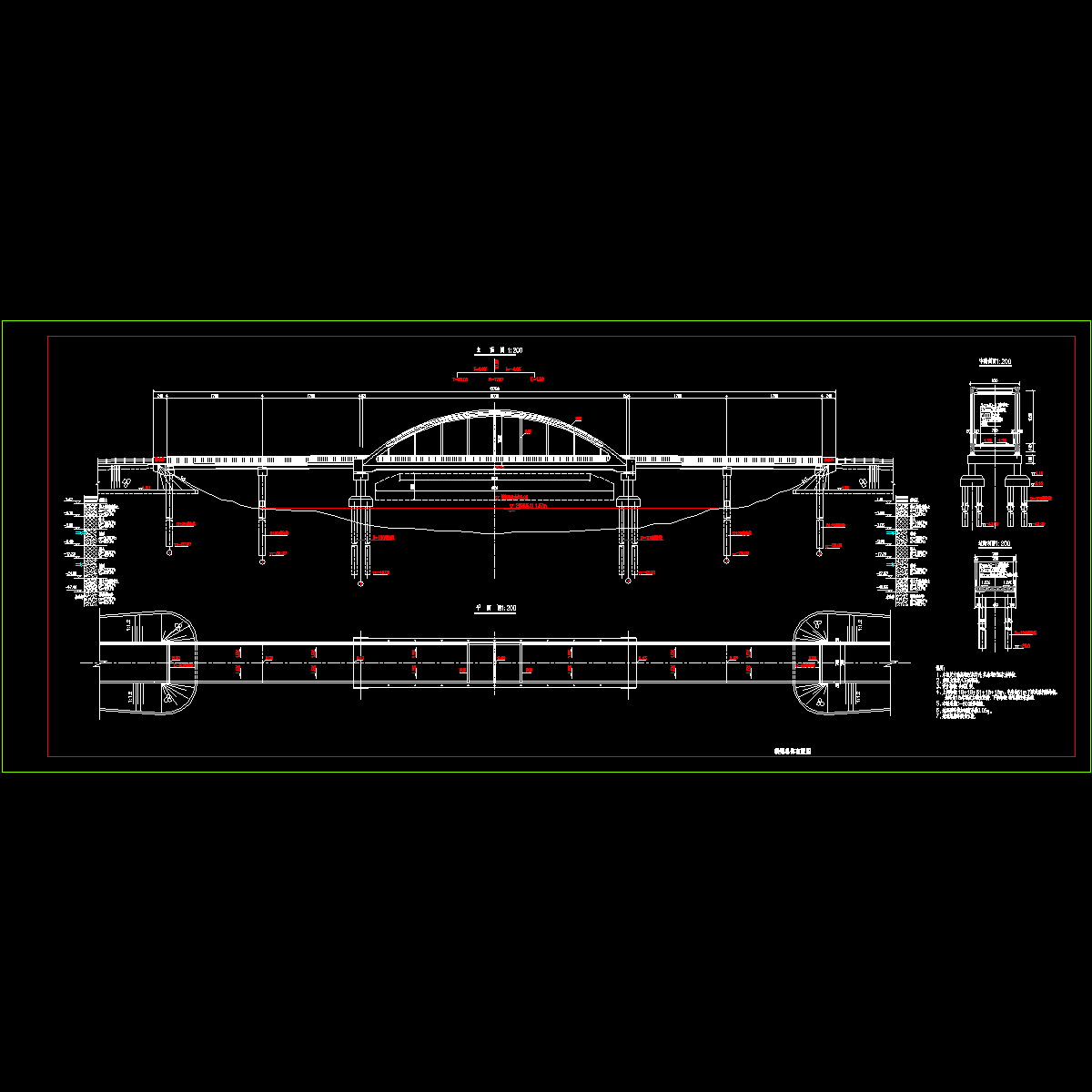

02桥梁总体布置图.dwg

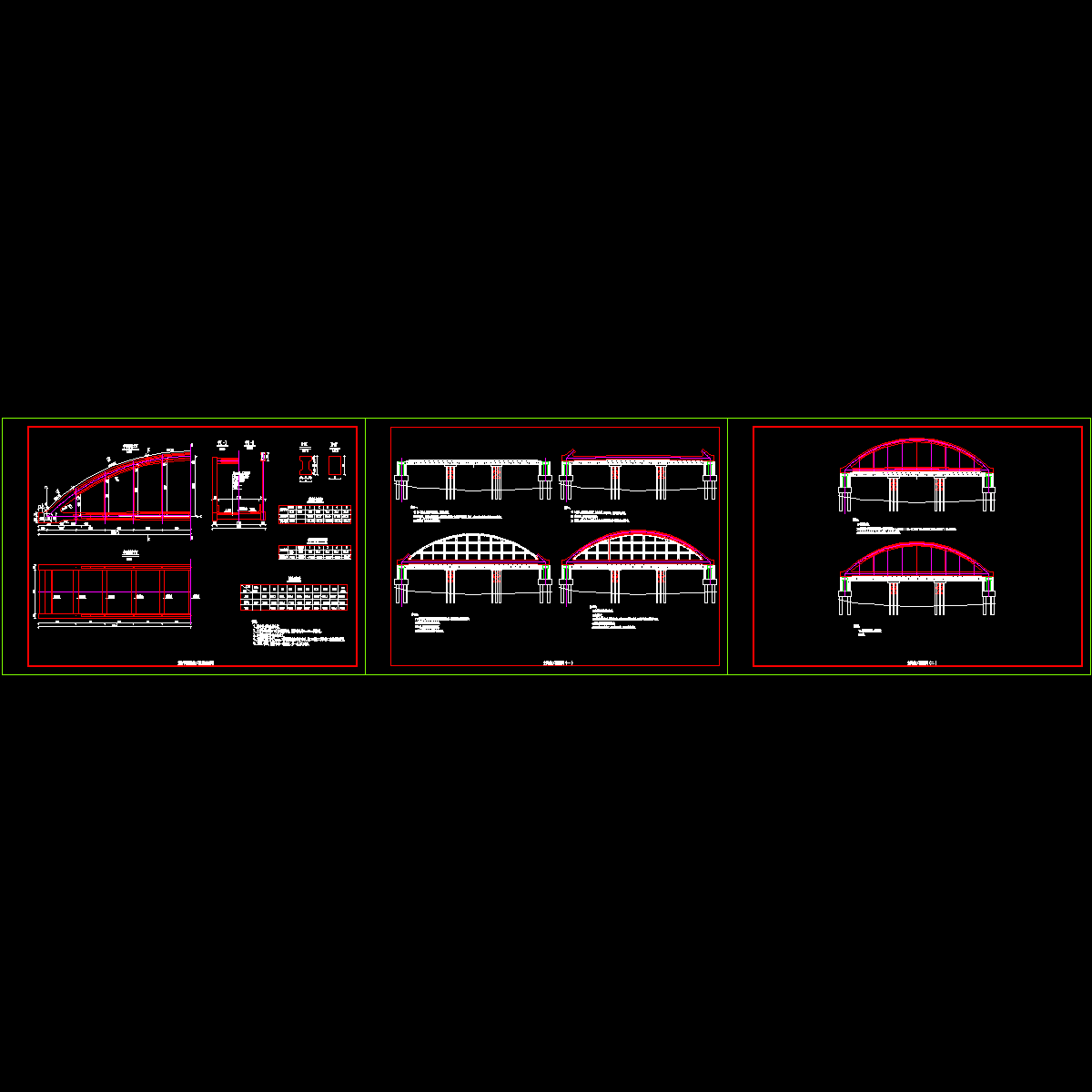

03拱构造图、17、18施工步骤图.dwg

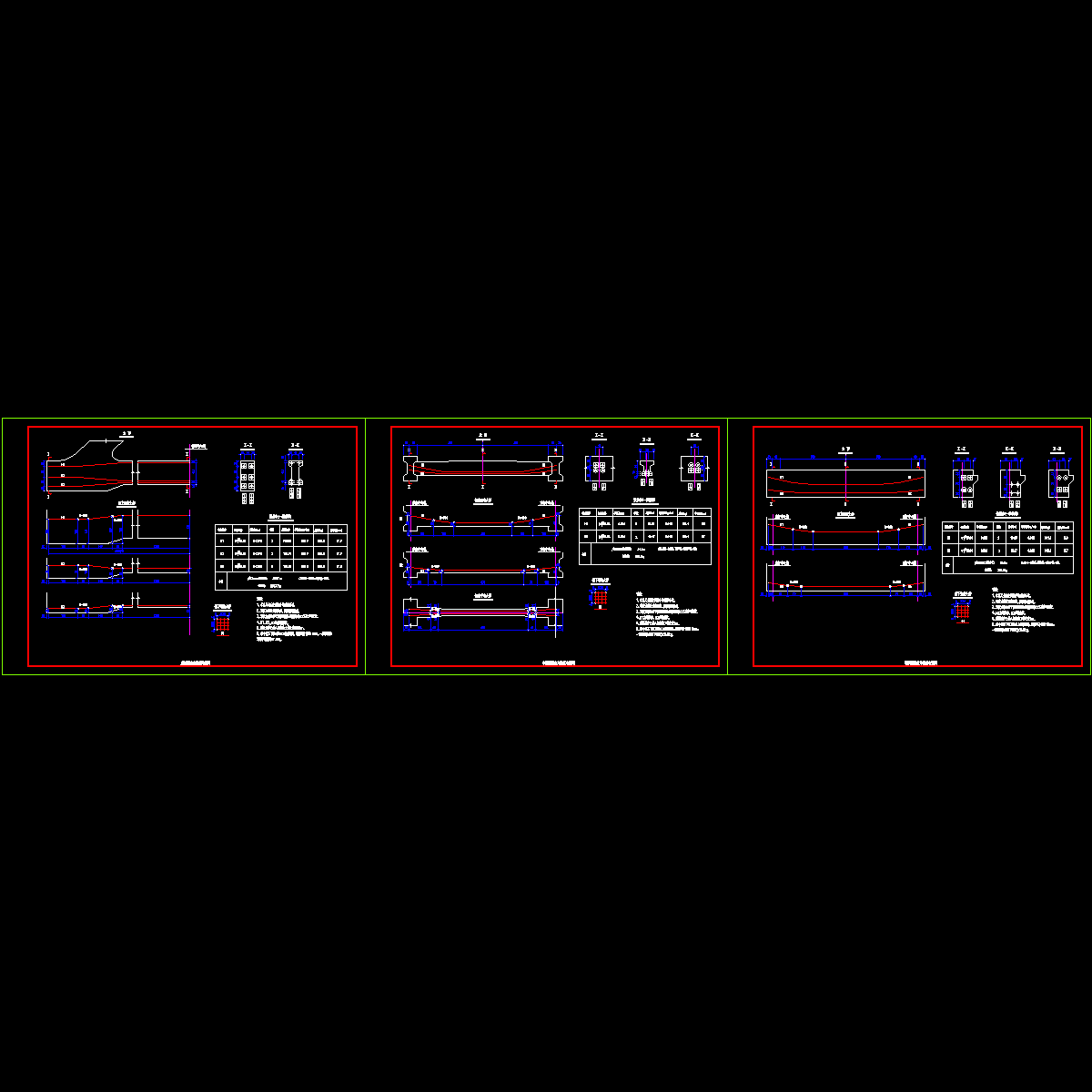

04系梁预应力钢束布置图、08端横梁钢束布置图、06中横梁钢束布置图.dwg

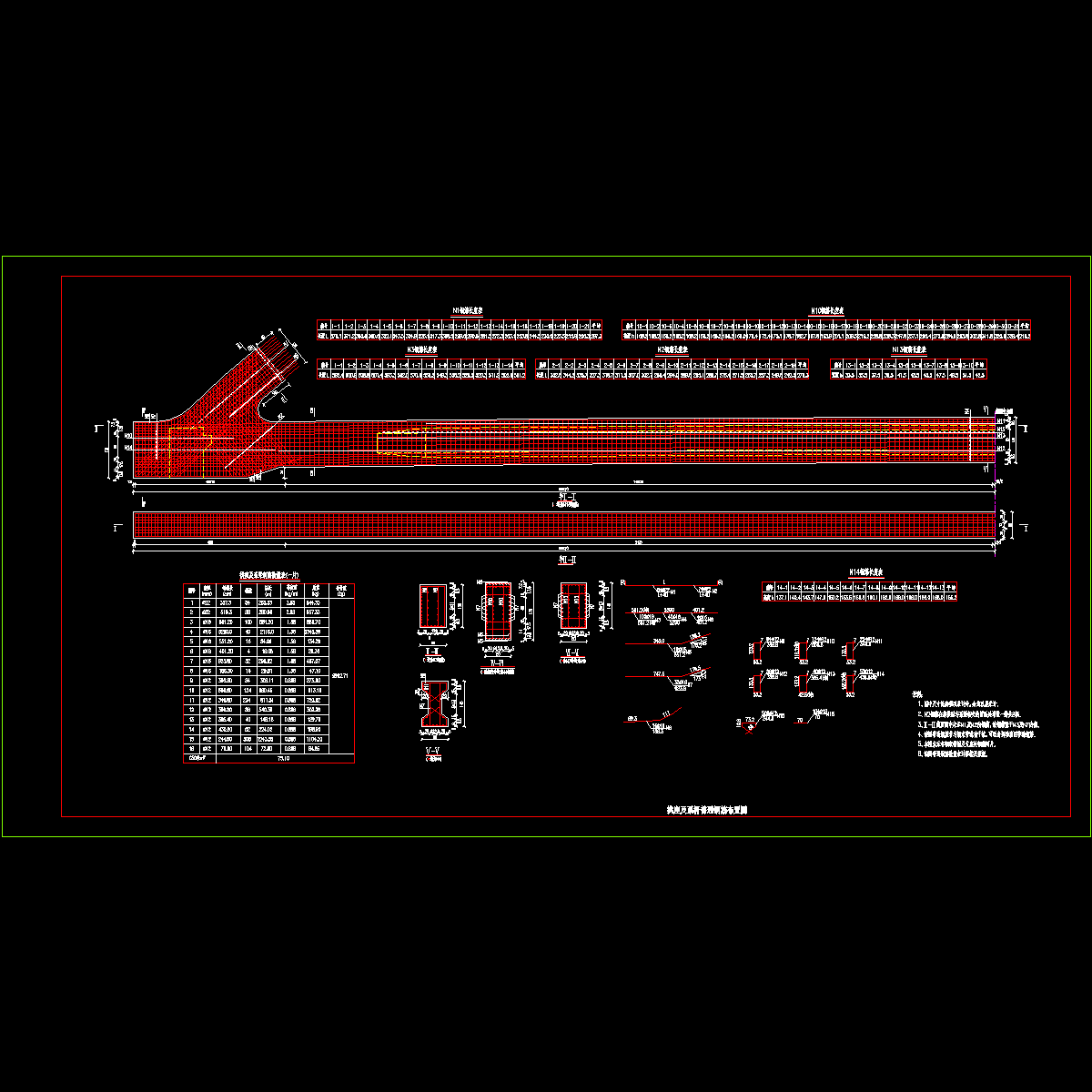

05拱座及系梁钢筋布置图.dwg

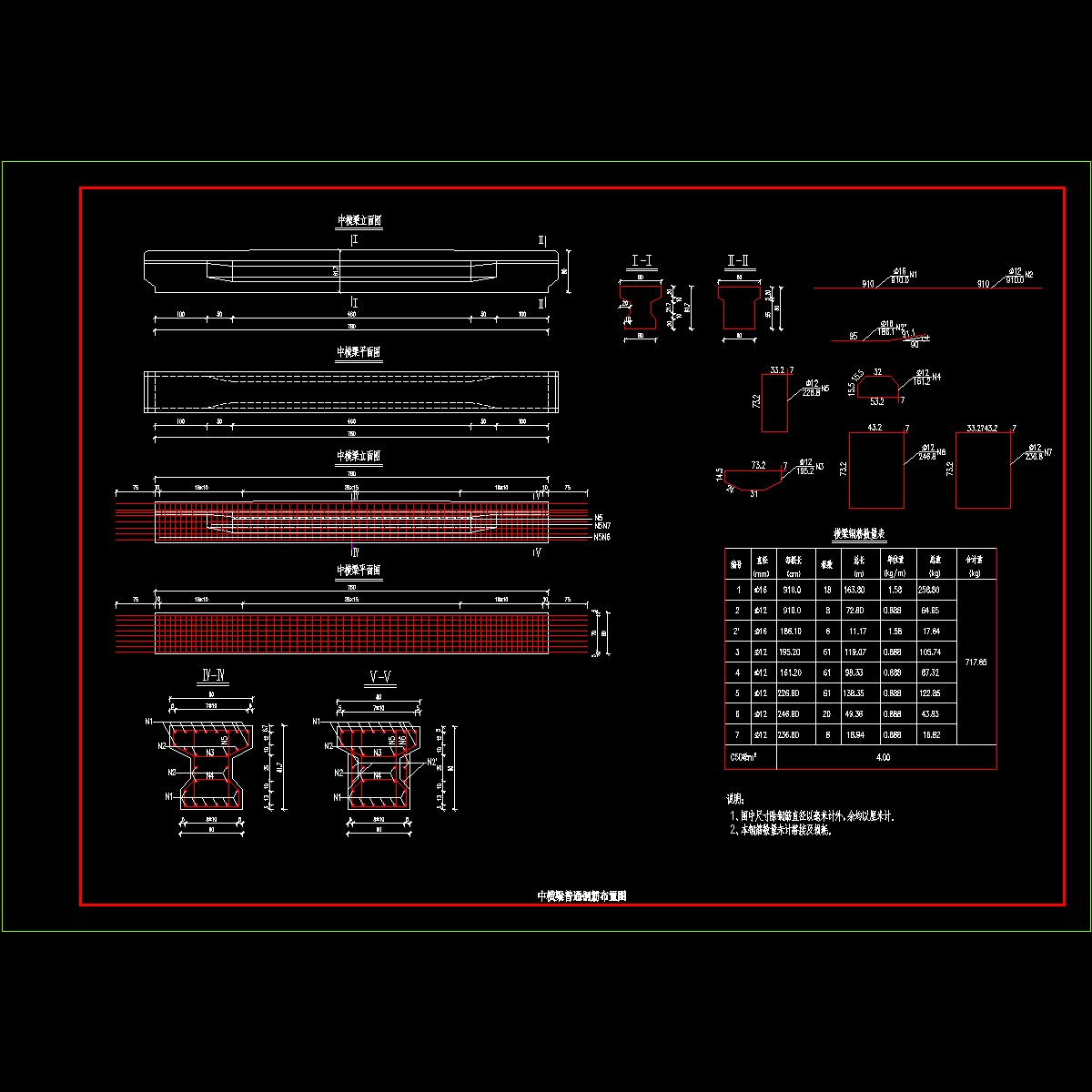

07中横梁普通钢筋布置图.dwg

09端横梁普通钢筋布置图.dwg

10拱肋钢筋布置图.dwg

11风撑构造及钢筋布置图.dwg

12吊杆构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
