设计说明：有
-
建筑类别：办公
-
建筑高度：多层建筑
-
建筑面积：21959平方米
-
地上层数：5层
-
地下层数：1层
-
图纸设计深度：施工图
-
设计内容：空调,通风,防排烟,冷热源
-
冷热源：水地源热泵
-
空调系统：全空气系统,空气-水系统
-
全空气系统：变风量
-
水系统：双管制,异程式
-
项目地址：上海
该附件为 上海五层办公楼暖通空调设计施工图。
三、空调系统设计
1.项目概要
(1).该项目由地下一层、地上五层组成的多层建筑。(局部地下室为人防,由专业院负责战时的设计)
(2).总建筑面积:21959平方米，(其中地上部分:13152平方米)建筑总高度:23.95m
(3).总冷负荷:2000KW，总热负荷:1000KW，冷耗指标:0.146KW/平方米，热耗指标:0.08KW/平方米
(指标中的建筑面积已扣除地下车库及设备用房的面积)
3.空调水系统设计:
(1)空调水系统采用二管制异程式系统,末端空调箱回水管上设置比例式电动两通阀与动态平衡阀组合为一体的流量控制阀,末端风机盘管回水管上设置开关式电动两通阀与动态平衡阀的组合阀。
(2)空调水系统通过分水器与集水器分为三路,分别供A栋、B栋及后勤活动等空调设备使用。
(3)空调水系统定压采用气压罐定压方式。
(4)空调末端水系统供回水温度:夏季6~12℃,冬季45~40℃。
图片展示：
二层平面空调及通风系统布置图
空调末端水系统流程图
空调水系统原理图
地下室空调能源中心空调管道
通风机房平面图

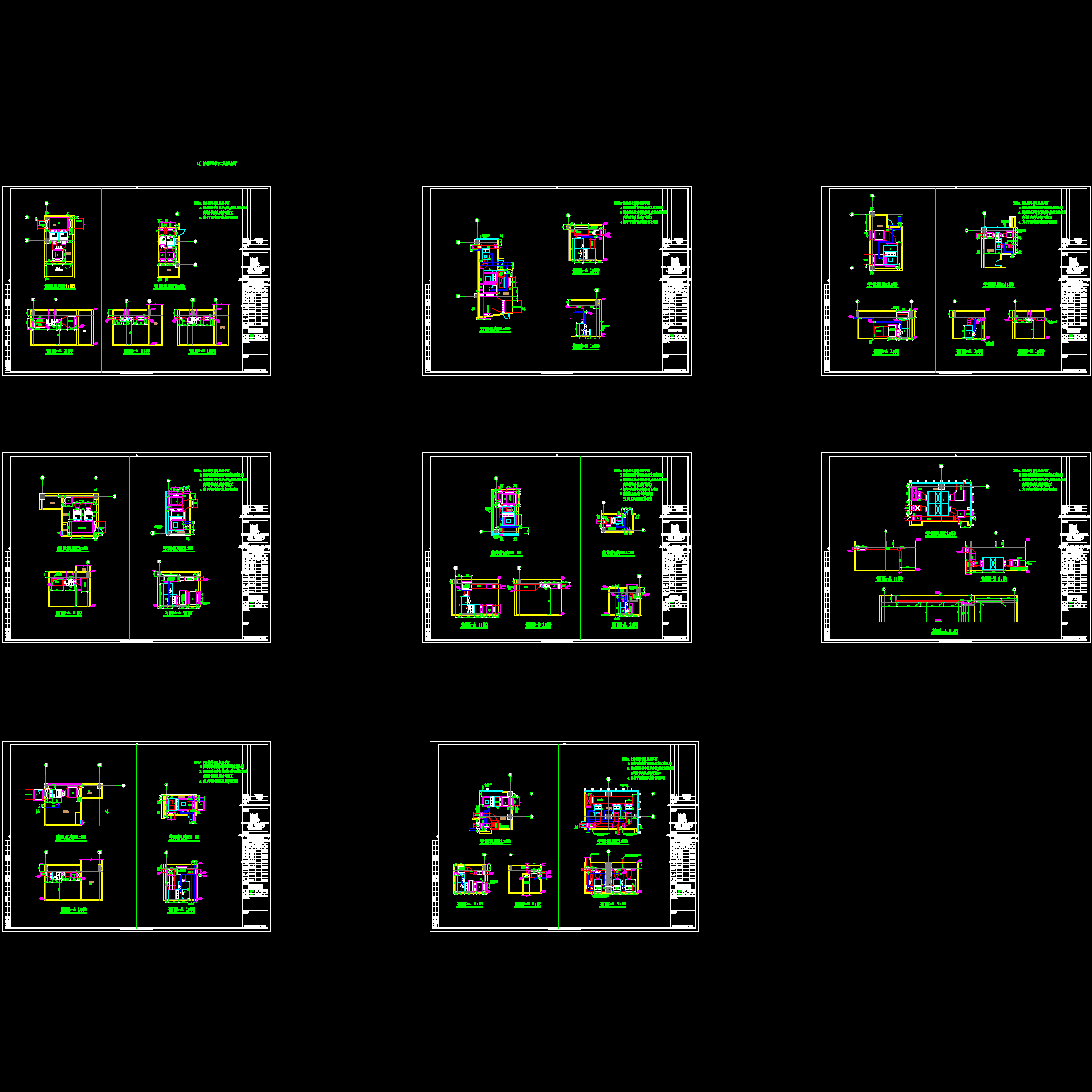

空调机房平面图
