设计说明：有
-
建筑类别：商业
-
地上层数：四层
-
地下层数：一层
-
设计内容：空调,通风,防排烟,冷热源,机房
-
冷热源：市政热网,电动压缩式冷水机组
-
空调系统：全空气系统,空气-水系统
-
全空气系统：变风量
-
水系统：双管制
-
项目地址：河北
该项目为二类多层建筑，公建及地下车库，底层至四层为商业。地下为中型汽车库。设计耐火等级(包括建筑地下室及地下汽车库)均为一级。
设计内容：该项目设备专业包括采暖系统、空调通风系统、空调冷冻水系统，消防防排烟系统等。
通风空调系统设计：
1.
冷源:
该项目选用2台
水冷离心式冷水机组
,其单台制冷量2110KW,机房设在地下1层,冷冻水温度为7/12°c，冷却水温度为32/37°c.相应配备冷冻水循环泵3台,冷却循环泵3台,其中1台备用,冷却塔2台,安装在本建筑屋面。
2.
热源:
该项目在地下1层设
热交换站
，由市政一次水经换热后提供本建筑二次水作为冬季空调热源，其二次水的温度为60/50°c。
3.空调水系统:空调水系统采用
双管制变流量系统
,冬季及夏季冷、热源在设备机房内用阀门进行切换。水系统的定压采用带隔膜膨胀水罐的定压补水机组。并设计有全自动软化水设备及软化水补水箱。
4.空调风系统:该项目的小商业部分，采用
风机盘管空调系统
。
本建筑的集中商业部分采用
全空气的空调系统
，为了节省能源，采用了新风比可调，过渡季可全新风运行的空气处理机组。

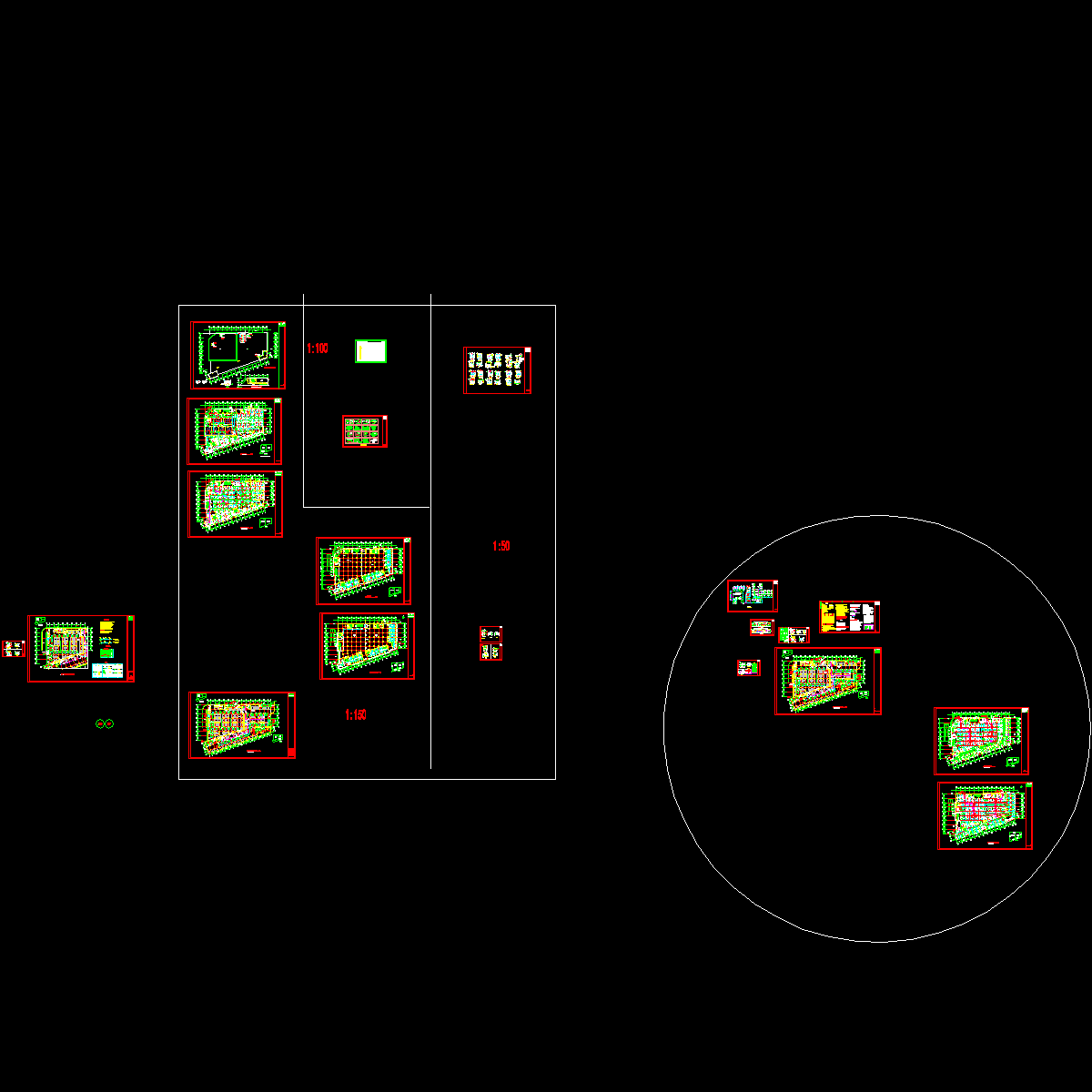

地下一层空调通风平面图
地下一层战时通风平面图
冷水机房管道及设备布置图
一层空调风管平面图
空调水系统原理图
通风机房详图
空调机房详图
设备安装统一大样
