5层钢筋混凝土结构—自用办公楼结构CAD施工图纸(8度抗震)(丙级筏形基础).dwg

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公

• 建筑高度：多层建筑

• 地上层数：5层

• 地下层数：1层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑结构形式：钢筋混凝土结构

• 混合结构：混凝土墙-钢框架

• 基础形式 ：筏形基础

• 地基基础设计等级：丙级

• 抗震设防烈度：8度抗震

• 风压：0.45kN/平方米

• 雪压：0.4kN/平方米

• 设计年代：近代

项目概要(办公楼）

工程名称：上海城投自用办公楼施工图。

采用掺聚丙烯纤维的补偿收缩混凝土。选用的高效混凝土膨胀剂对钢筋和混凝土的耐久性应无不良影响，其性能应符合国家标准《混凝土外加剂应用技术规范》 GB50119-近代的有关规定，补偿收缩混凝土的材料选择、配合比设计、施工、养护和质量检查等应符合有关规程的规定，并应有专业技术支持。14天的混凝土限制膨胀率>0.015%。聚丙烯（或类似功能）复合纤维单位质量纤维数>300百万根/kg，纤维弹性模量>3.5 Gpa，纤维抗拉强度>350 Mpa，掺量约0.9kg/m3。纤维混凝土其他施工技术要求可具体参考相关的标准及规定。

选用低水化热、低含碱量的水泥品种，包括硅酸盐水泥和普通硅酸盐水泥，水泥强度宜为42.5号，并不得低于32.5号；为了减少初期开裂和温度收缩裂缝，应限制水泥用量，控制水胶比即：水：（水泥 掺合料）≤0.45，坍落度应满足现场施工要求，结构混凝土强度为C30，胶凝材料的最小用量应≥320kg/m3；控制混凝土的塌落度，使其满足施工要求，且满足《混凝土泵送施工技术规程》（JGJ/T10-95）。砂石等各种骨料均应符合相应的技术规范；混凝土总的用水量≤185kg/m3。

在夏季尽量采用夜间浇筑，对板建议用跳槽施工法（即分段间隔浇筑），纵向分段每段≤34m，横向分块跳仓或间歇浇筑，相邻地浇筑间隔≥15天，并应控制连续浇筑量。对于合拢段，应根据不同产品多掺1%~2%的微膨胀剂。

在初凝后，有覆土的楼板混凝土宜采用蓄水养护，且蓄水养护时间不小于14天（或采用板面盖湿草包养护与板底侧墙拆模后喷涂养护剂养护）。如可能应养护至附加防水层施做前，而后应及时做附加防水层与其保护层。

一层配筋图

地下室顶板柱平面图

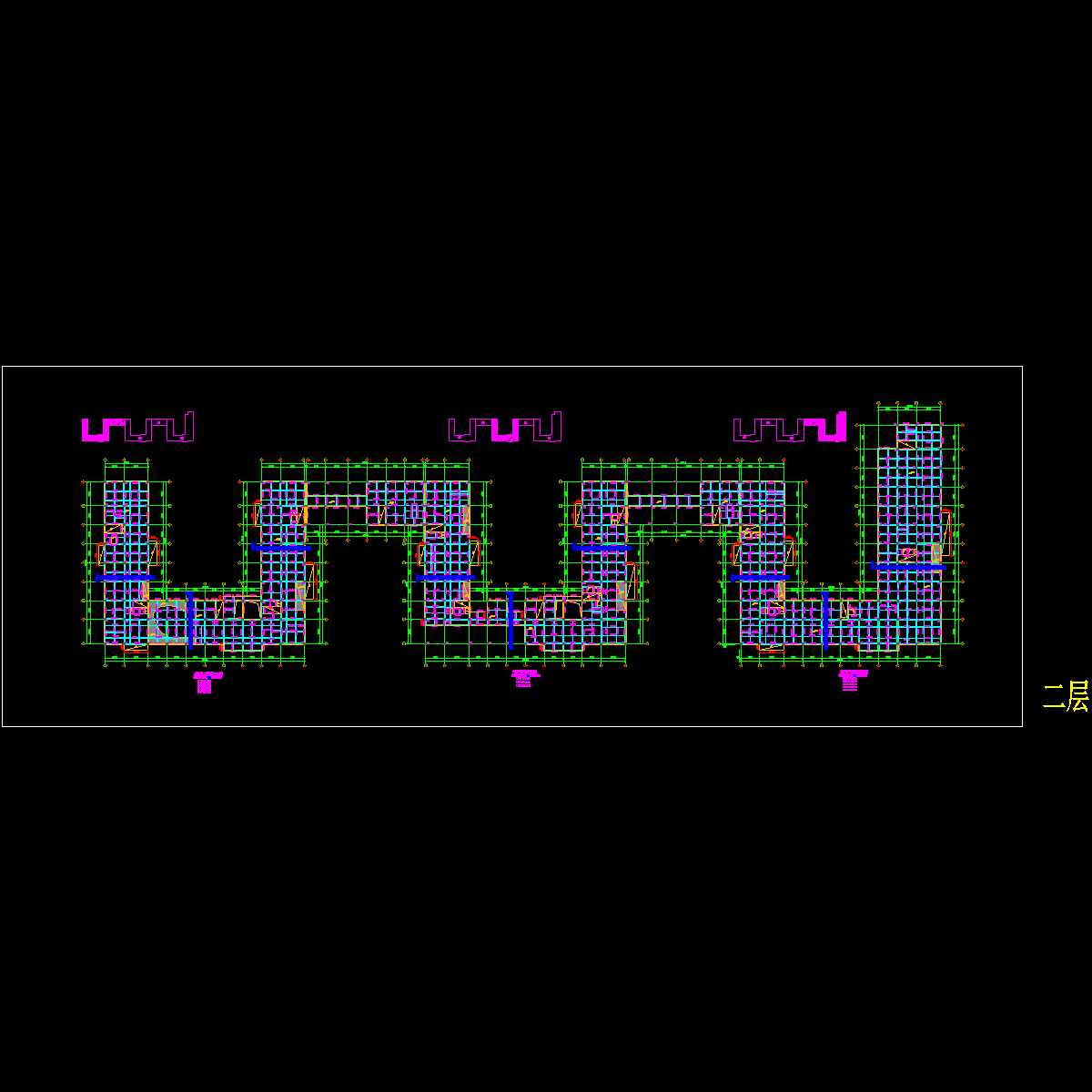

二层柱子平面图

门卫 平面布置图

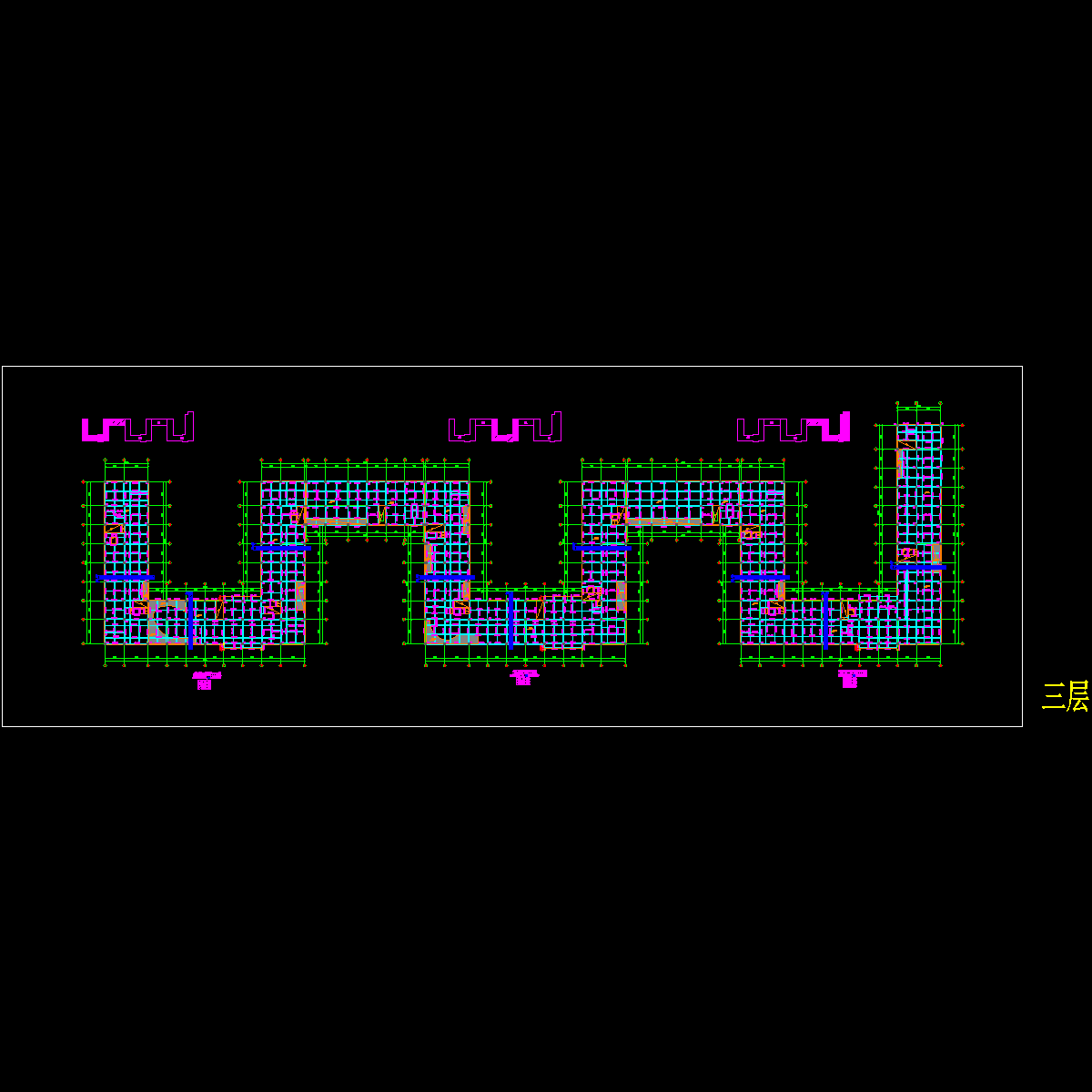

三层配筋图

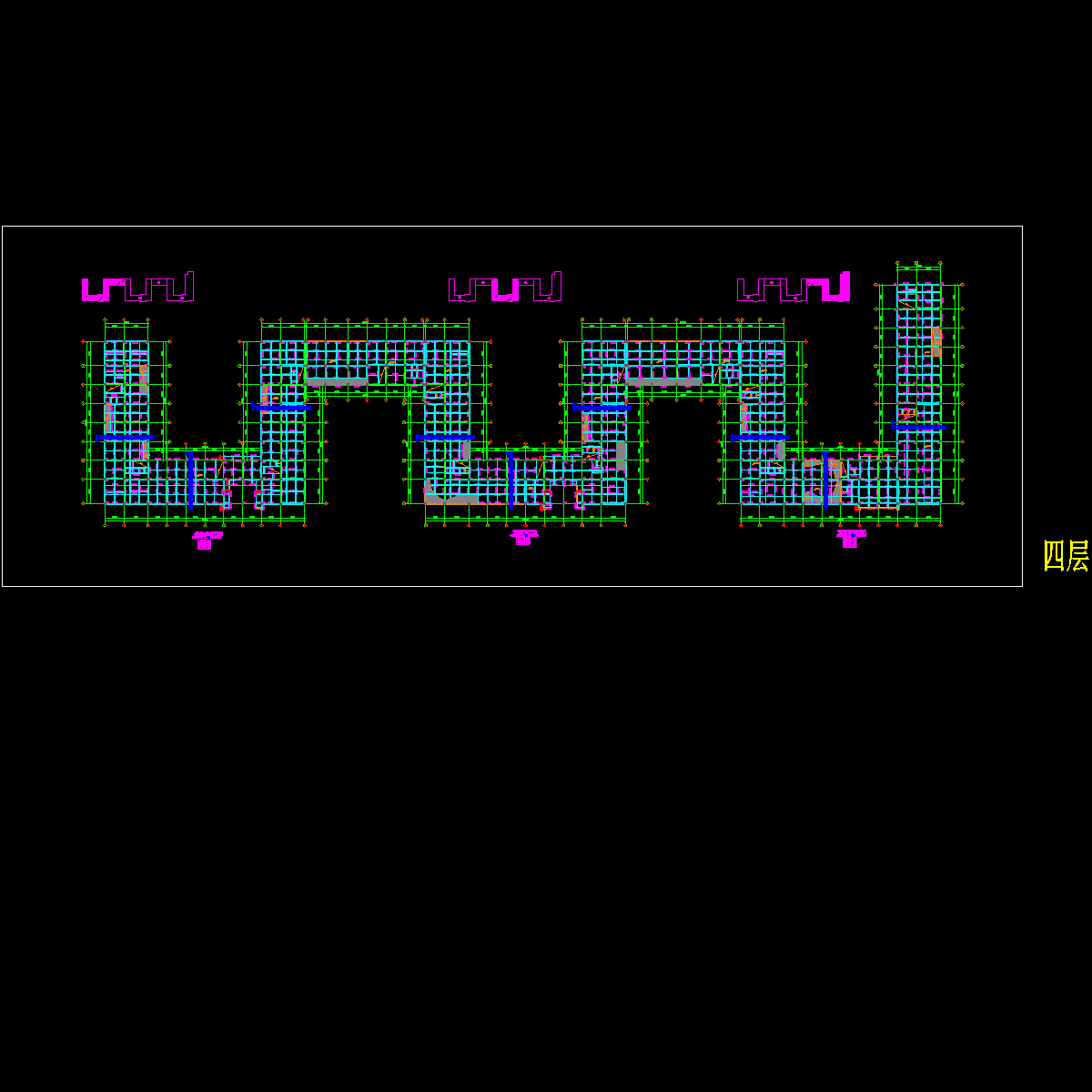

四层配筋图

1f.dwg

2f_t3.dwg

3f_t3.dwg

4f.dwg

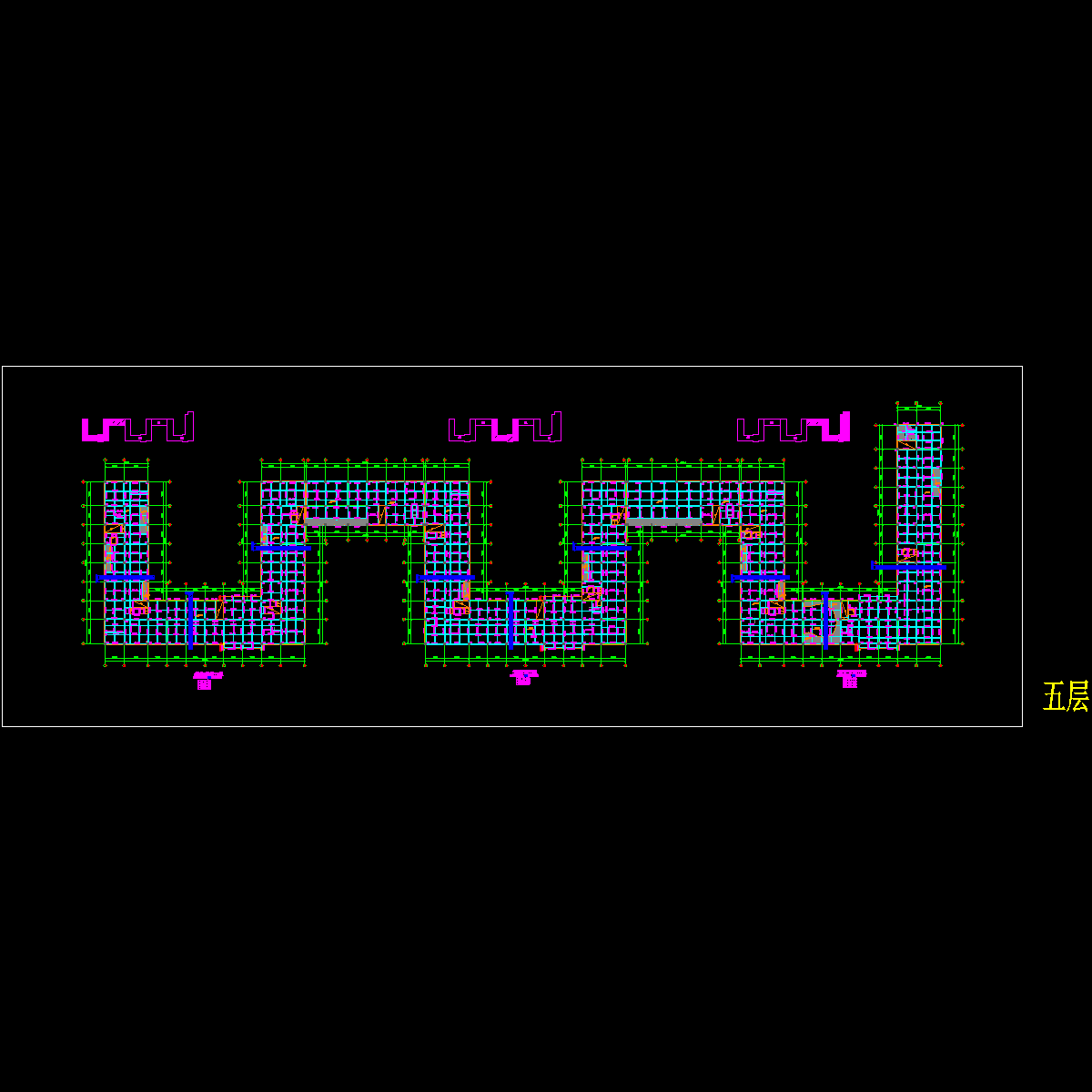

5f.dwg

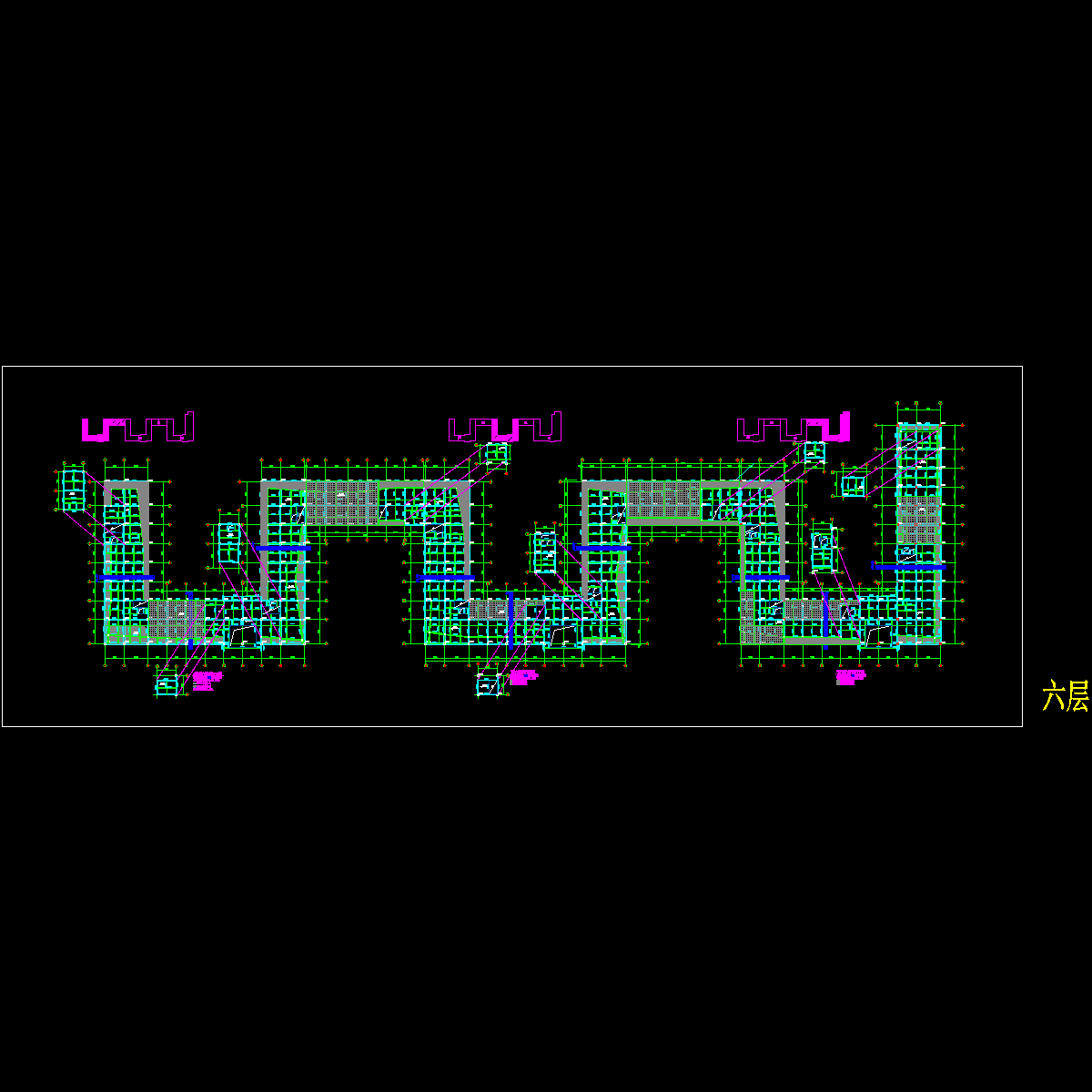

6f_t3.dwg

roof_t3.dwg

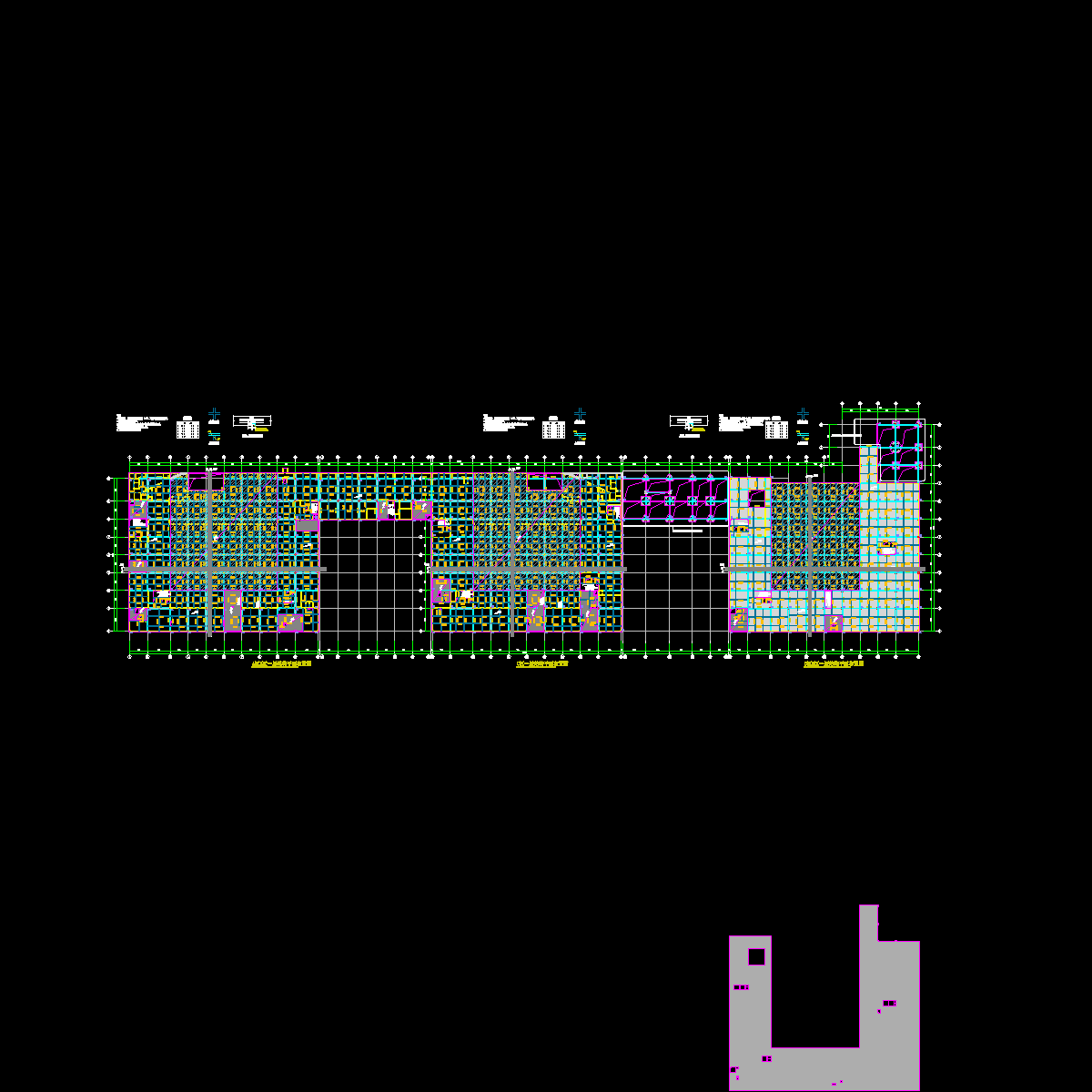

基础平面.dwg

桩位.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
