双向四车道城市次干道排水工程CAD施工图纸设计16张(检查井井盖).dwg

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本道路采用的双向四车道一块板的路幅组成形式。
断面方案布置为：3.0m(人行道) 2.75m（非机动车道） 2x3.5m（机动车道） 0.5m双黄线 2x3.5m（机动车道） 2.75m（非机动车道） 3.0m(人行道)=26.0m。
主要技术指标：
路线等级：城市Ⅱ级次干道；
道路标准路幅宽度：26m；
机动车道设计车速：40km/h。
……
该资料排水采用雨污分流排水体制，管道原则上采用明挖铺设。检查井井盖标高与设计路面标高一致。
本排水工程D≤1200mm的雨污水管采用钢带增强HDPE缠绕波纹管。,该管材应符合《埋地排水用钢带增强聚乙烯(PE)螺旋波纹管》(CJ/T225-近代)的要求。根据不同的覆土厚度，该管道的环刚度及地基承载力须满足如下要求：
管顶覆土厚0.7-4.5米时，管道的环刚度取SN8级，管基承载力须不小于100KN/平方米；
管顶覆土厚4.5-7.5米时，管道的环刚度取SN10级，管基承载力须不小于120KN/平方米。
……
该资料在道路车行道下检查井盖采用球铁防噪声高框圆井盖（承压400KN）；雨水篦子采用球铁暗铰式全框泄水板（承压200KN）,雨污水井盖上应分别注明雨污水字样。道路两侧预留井井盖中心原则上距路边线1.5米。
……
共16张，编制于近代年。

中水平面图_6.dwg

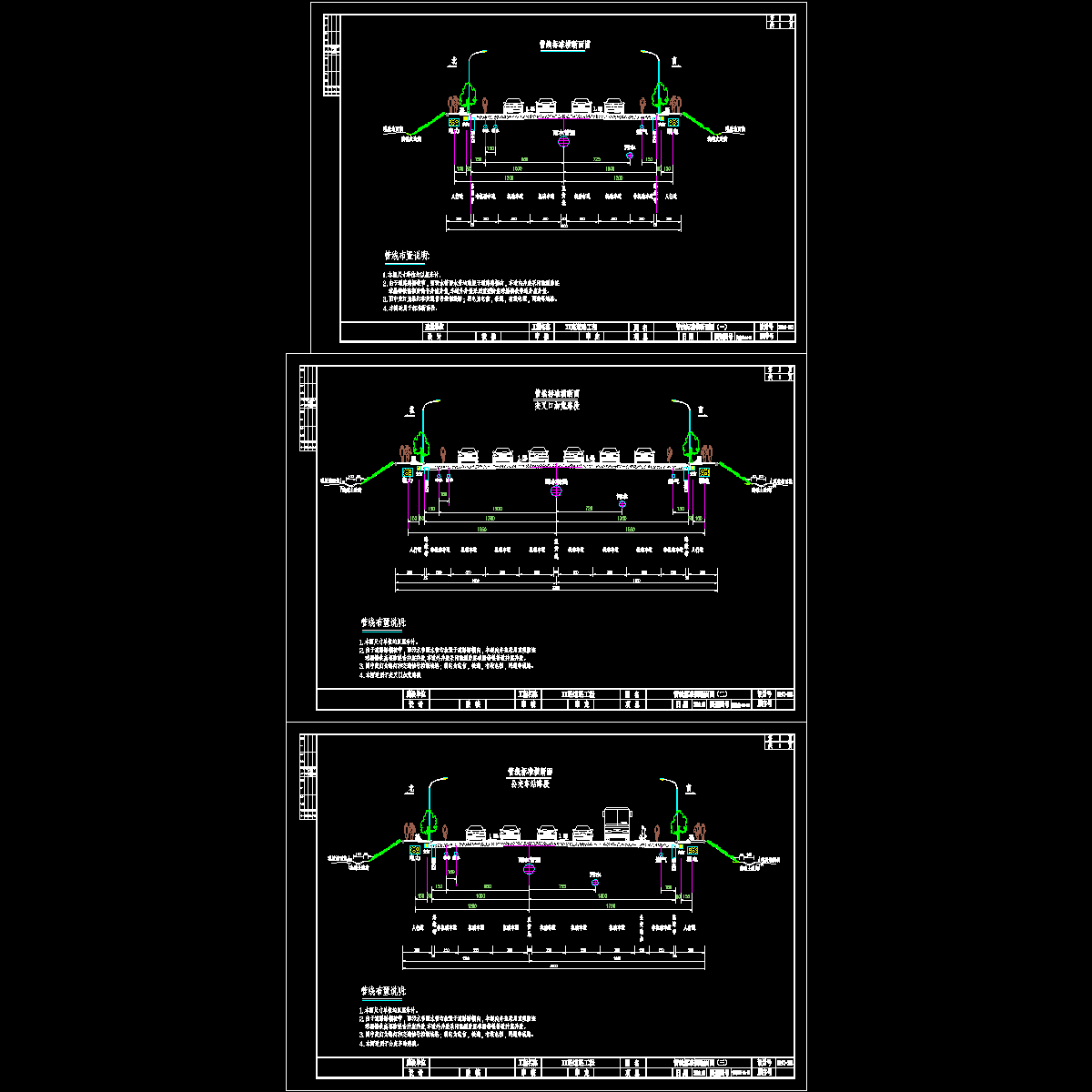

管线标准横断面_3.dwg

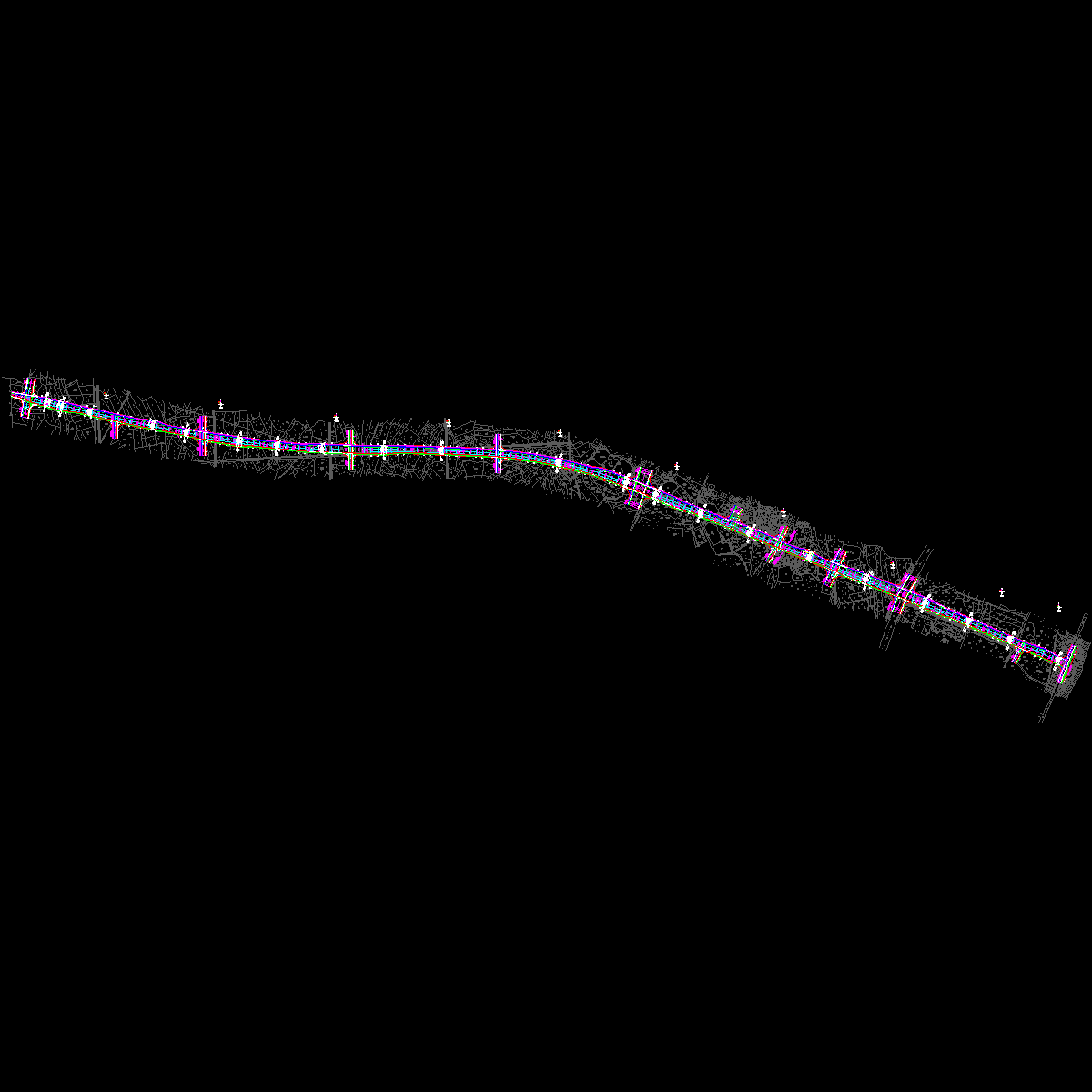

管线平面图_5.dwg

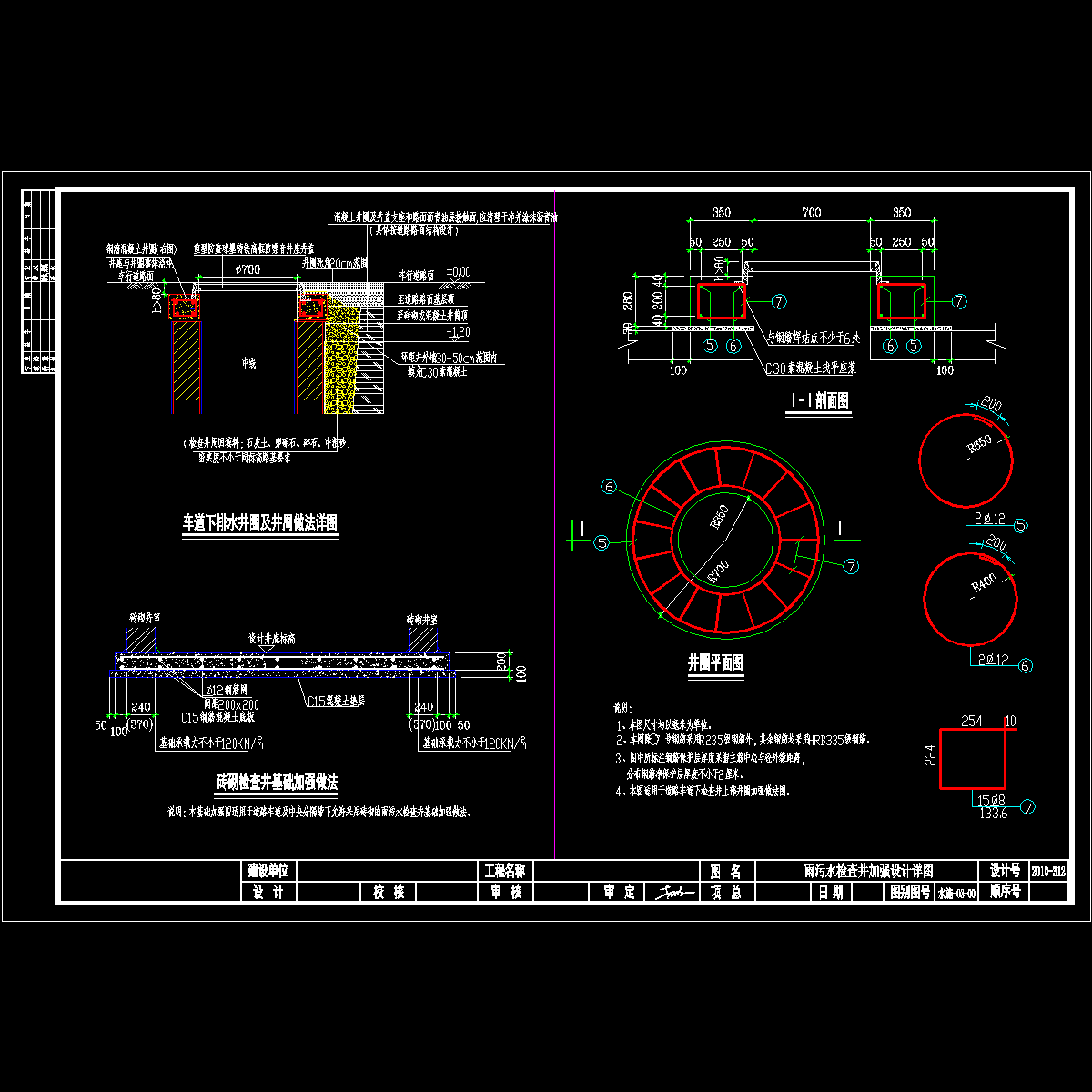

检查井改进图.dwg

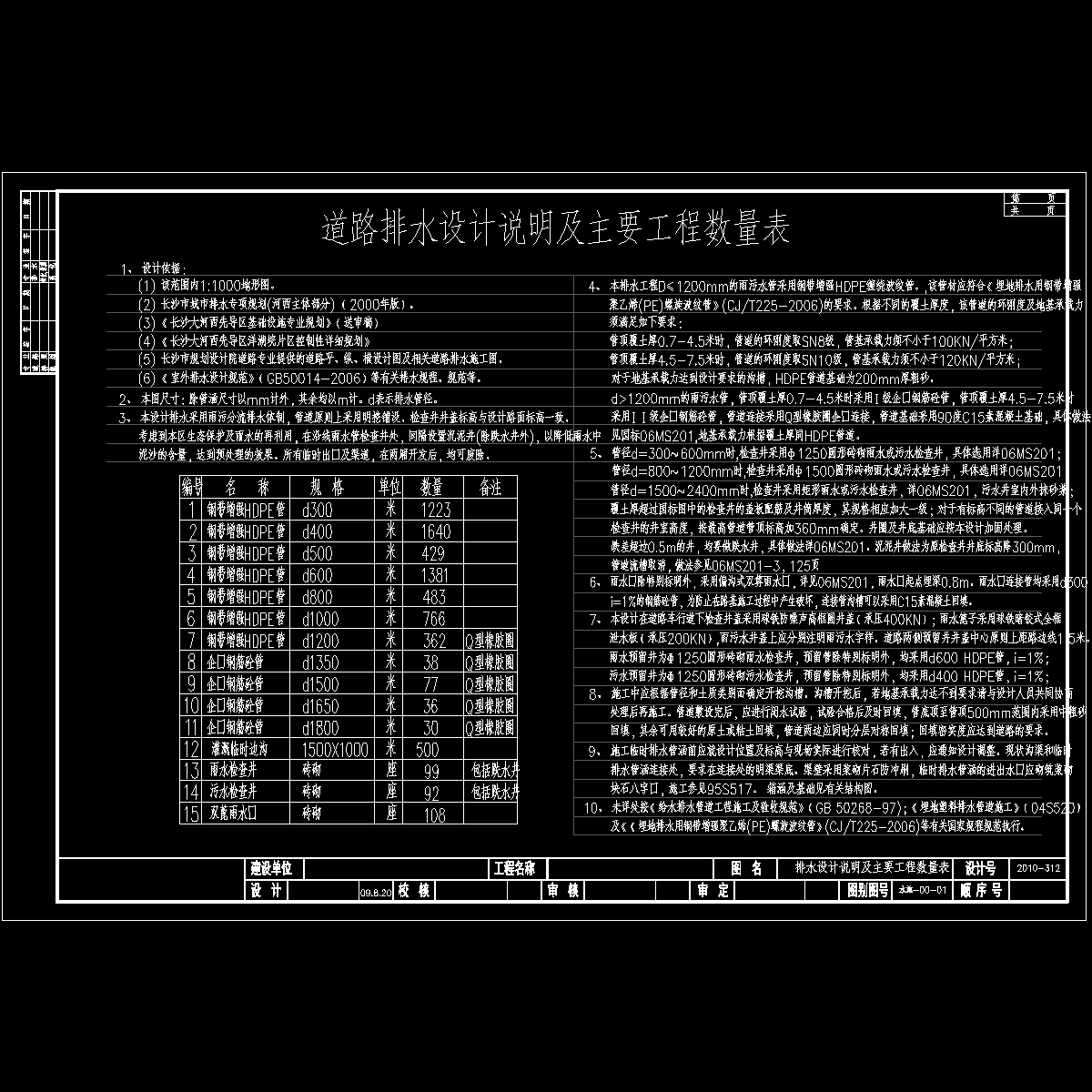

说明、材料.dwg

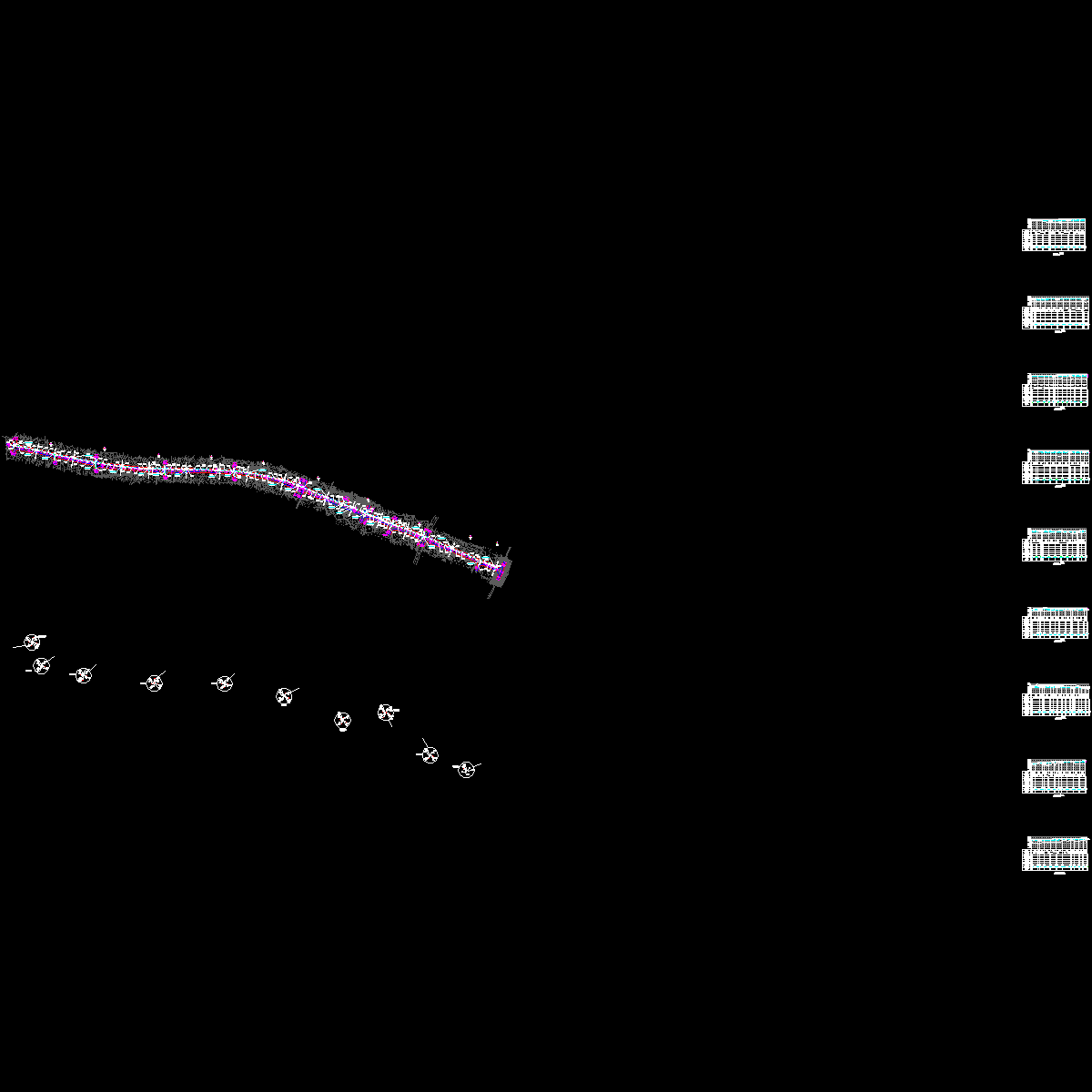

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
