2017年设计3跨13m预应力混凝土简支空心板梁桥设计CAD图纸47张（C50混凝土）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计依据：《城市桥梁设计规范》（CJJ 11-近代）；《公路桥涵设计通用规范》（JTG D60-近代）

跨越河道桥梁上部结构采用3×13m预应力混凝土简支 空心板桥 ，采用正交布置，桥梁全长44.04m，全宽24.0m。桥梁下部结构桥台采用桩柱式轻型桥台、钻孔灌注桩基础，桩端持力层为第⑤层粉砂；桥墩采用桩柱式桥墩、钻孔灌注桩基础，桩端持力层为第⑥层粉质粘土。桩基均按摩擦桩设计。桥梁汽车荷载采用城-B级；人群荷载按规范取值；桥梁横断面：4.5m（人行道） 7.5m（机非一体） 7.5m（机非一体） 4.5m（人行道）=24.0m。

工程材料：C30、C40、C50混凝土。C30水下混凝土。HRB400钢筋、HPB300钢筋。车行道桥面铺装采用4cm细粒式沥青混凝土AC-13（C）（SBS改性） 6cm中粒式沥青混凝土AC-16（C），人行道桥面铺装采用3cm火烧板 2cm水泥砂浆 8cm人行道板，其下铺设10cm厚C40防水混凝土。

……

共计47张，设计于2017年

总体布置图

空心板一般构造图

预应力构造图

桥墩一般构造图

桥面连续钢筋构造图

资料目录

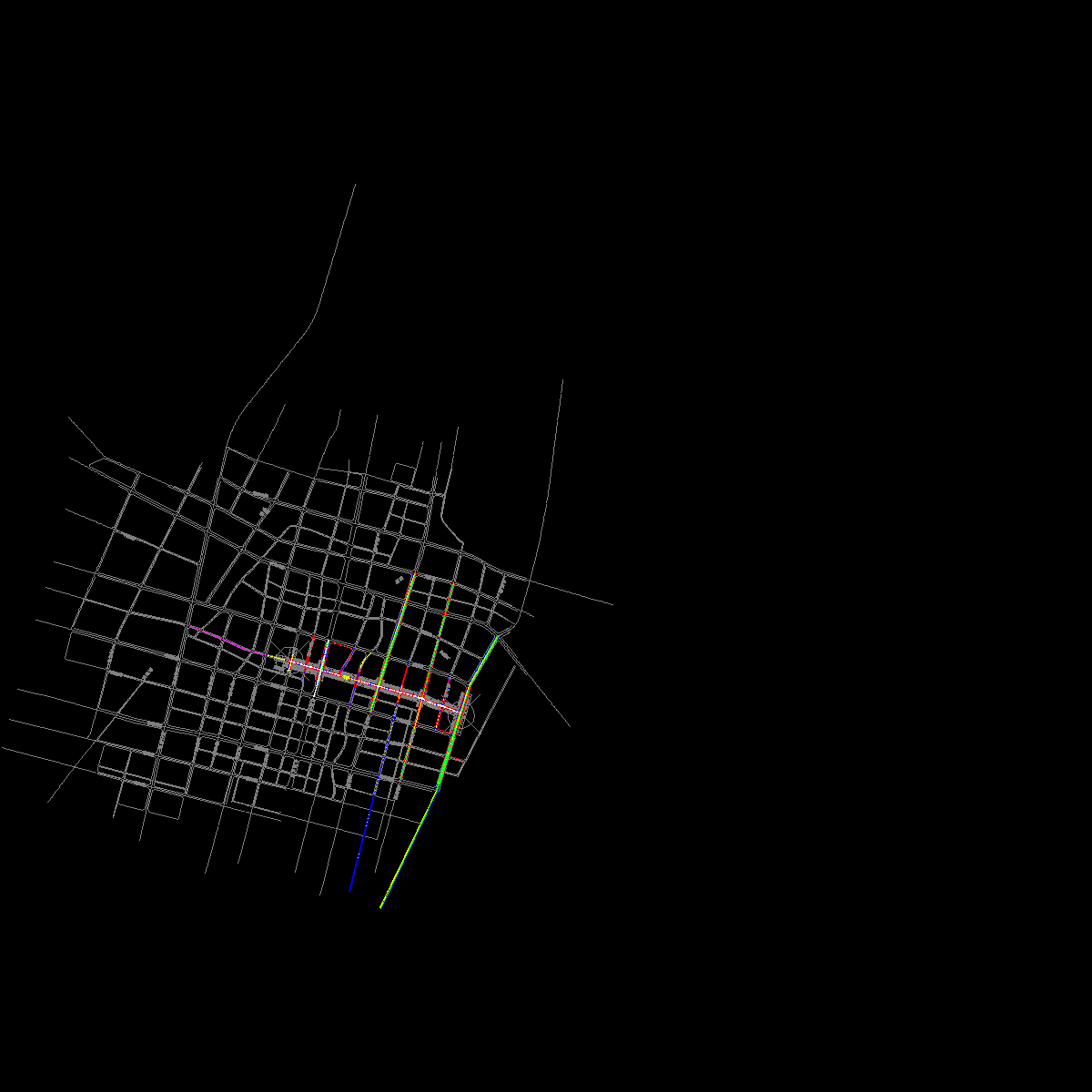

03桥位平面图.dwg

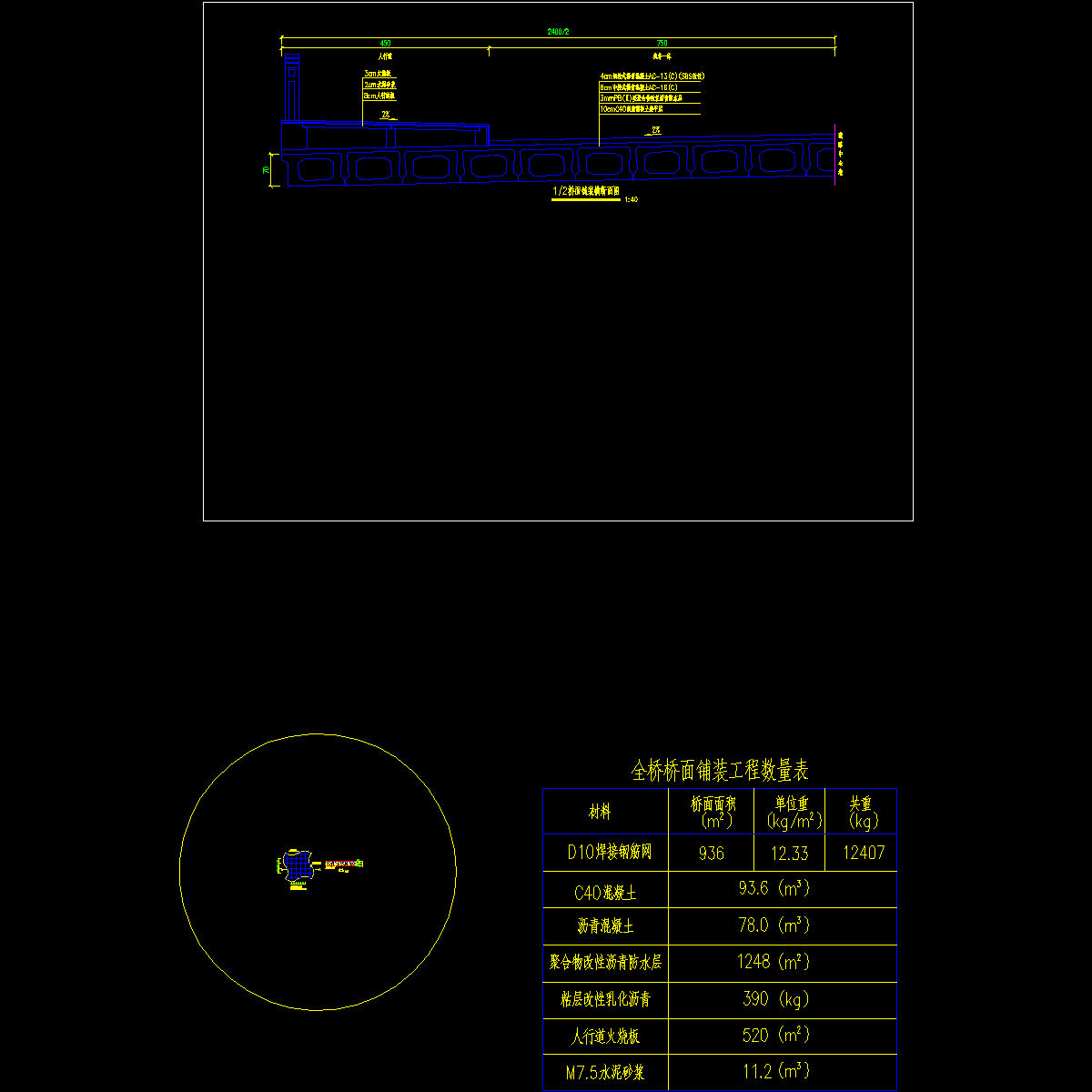

05桥面铺装构造图 (1).dwg

06空心板一般构造图.dwg

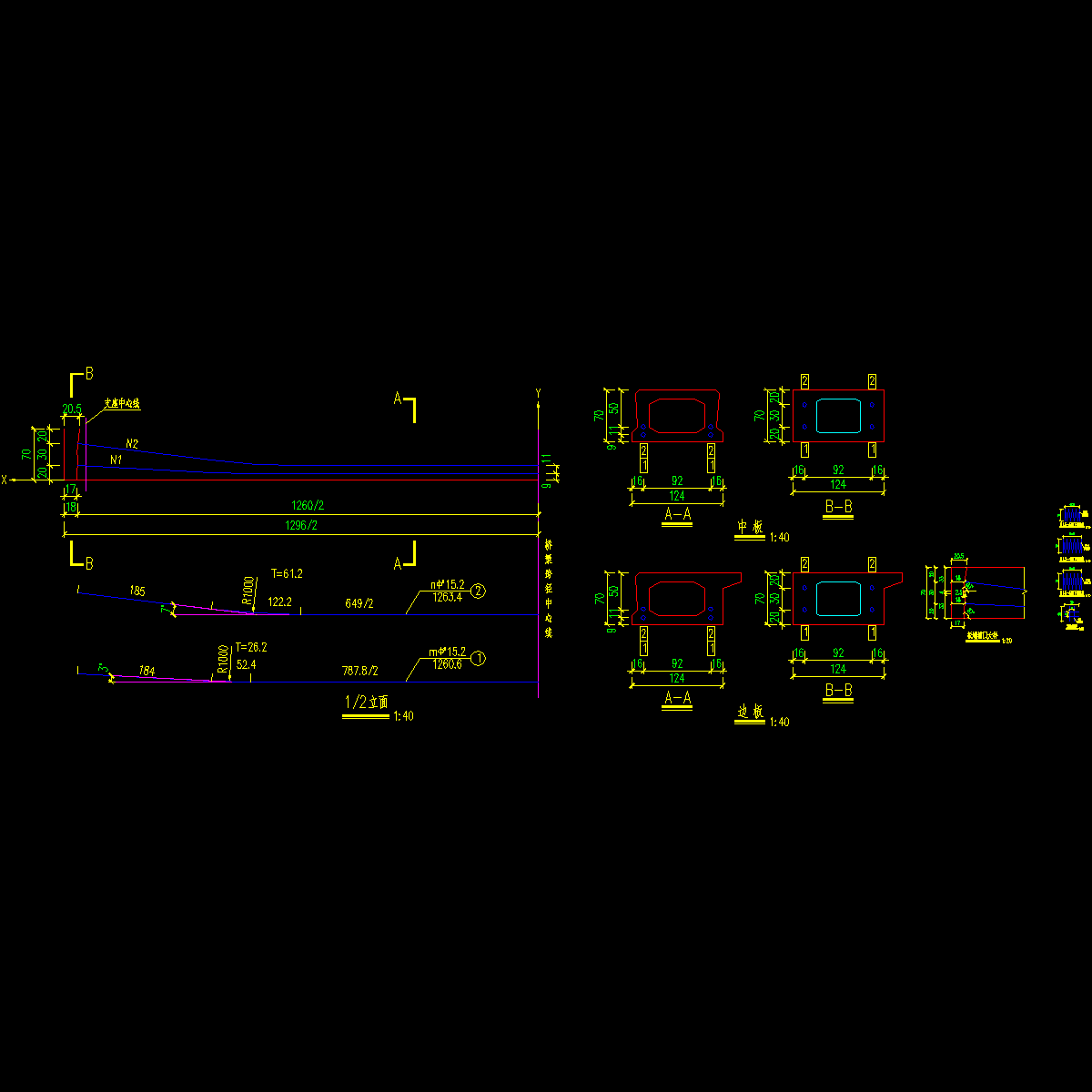

07预应力钢束构造图.dwg

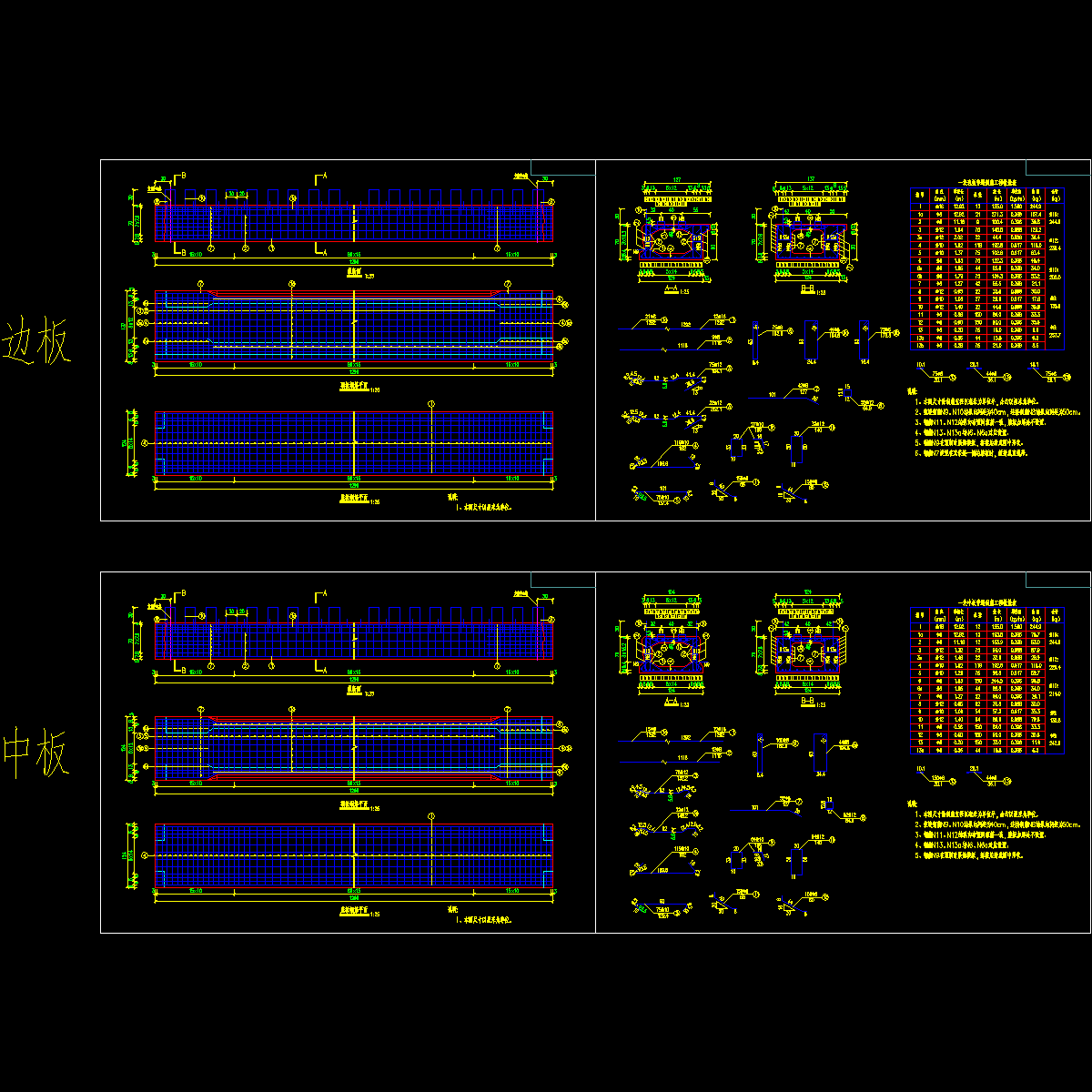

08、09边板、中板普通钢筋构造图.dwg

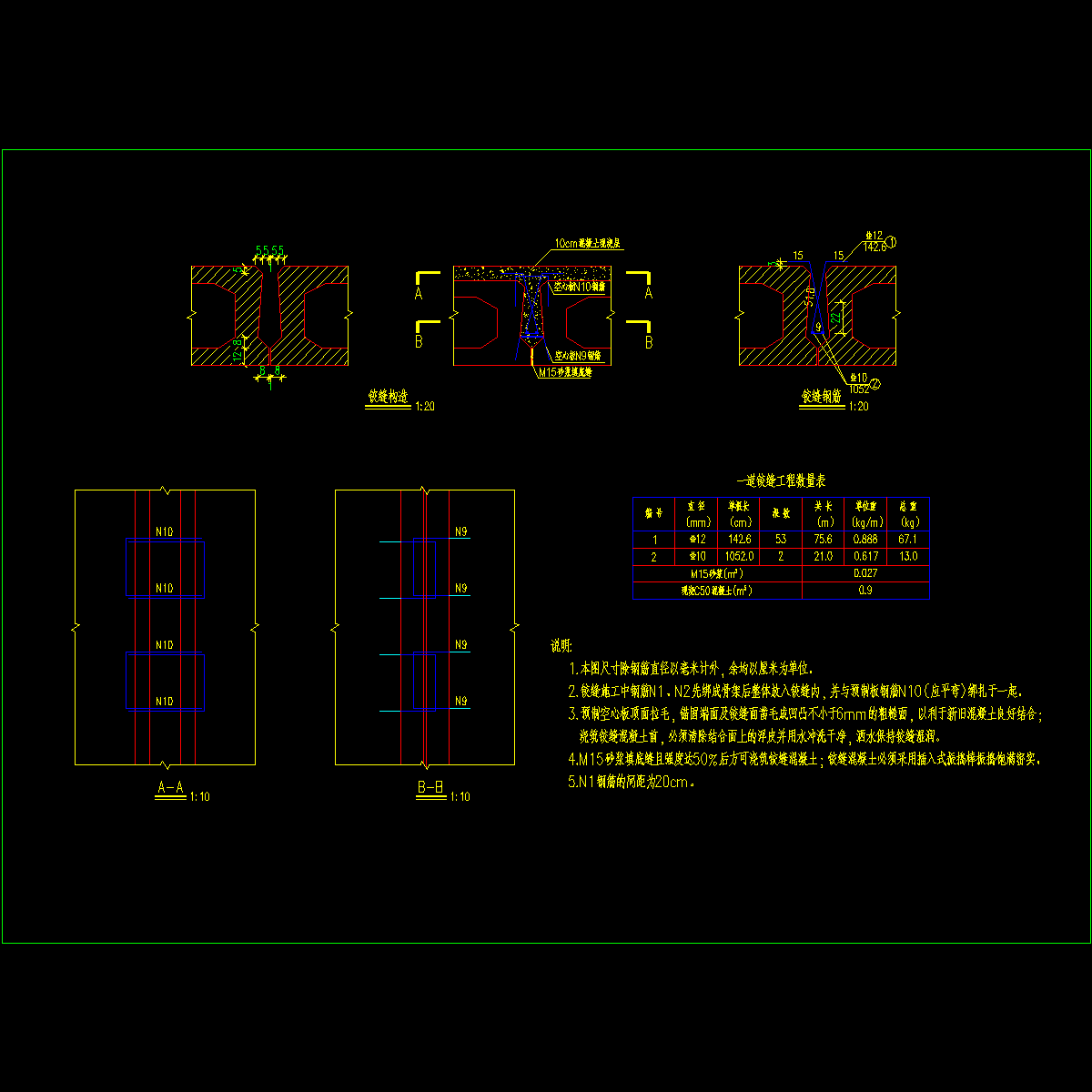

10铰缝钢筋构造图.dwg

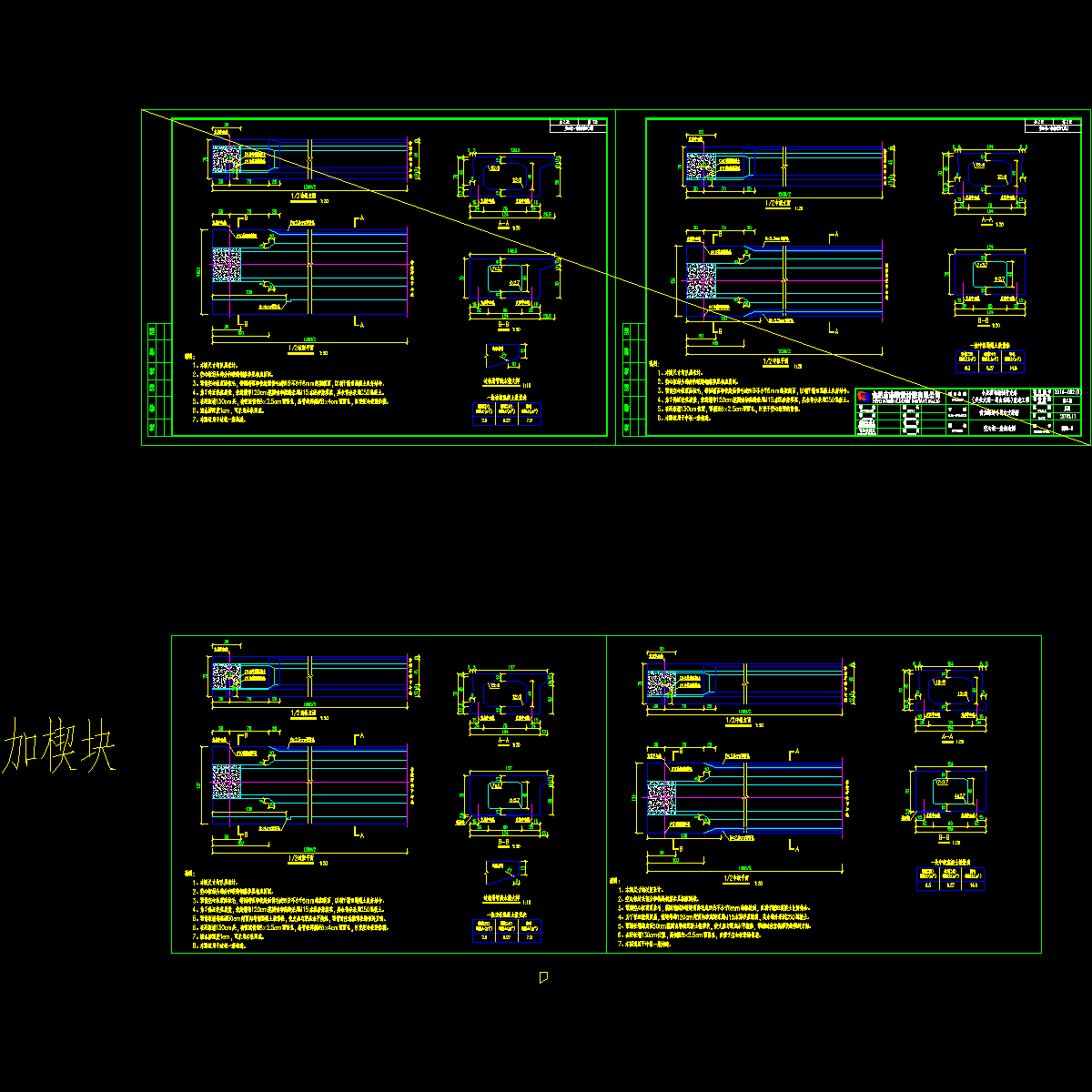

12空心板封锚端钢筋构造图.dwg

13墩台逐桩坐标表.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
